GPS Finder/telemetría para RC-avión (2 / 5 paso)

Paso 2: Esquemas/edificio

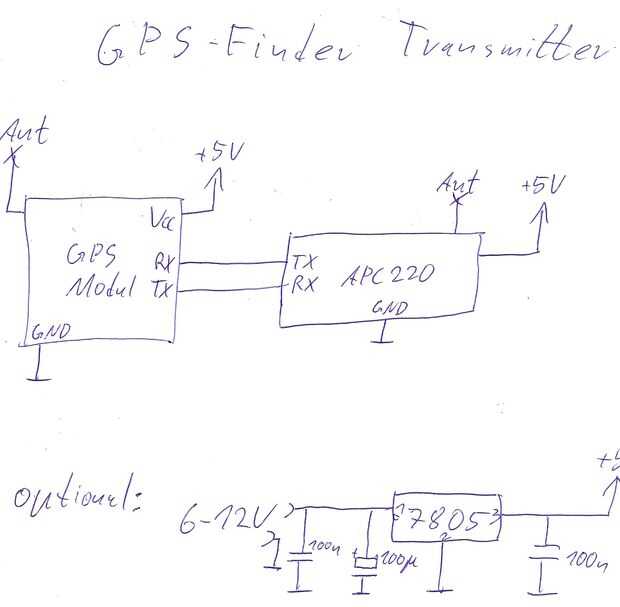

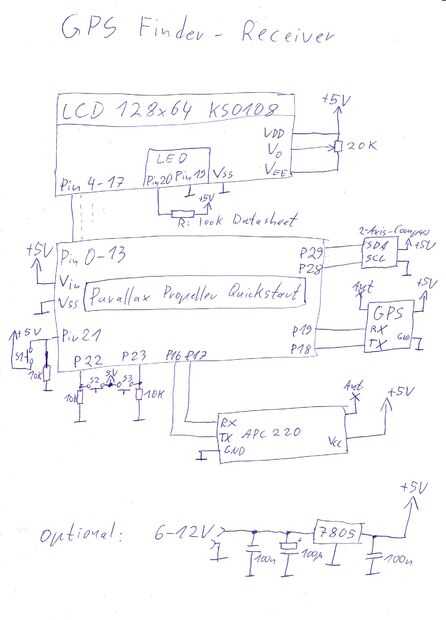

Aquí están los esquemas del receptor y el transmisor, opcional usted puede construir una fuente de alimentación de 5V si tienes

no hay 5V en el modelo etc..

Ser shure para fijar el módulo de brújula/caso horizontalmente porque se trata de compensar la inclinación

El enlace de datos necesita la misma velocidad de transmisión de gps modul, en este caso 9600 baudios, si utilizas el apc220 aquí

es un buen link para configurar.
