Paso 3: Distribución de energía
Lo siguiente es soldar el CES y el conector de batería JST a PDB.

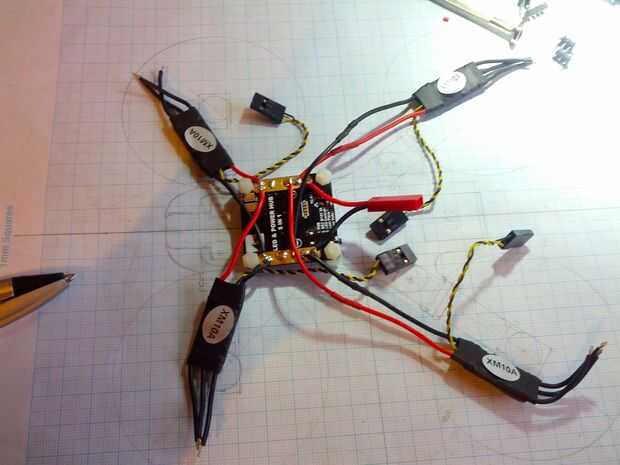

Coloque el CES y el PDB sobre el plan para estimar cuánto tiempo los cables rojo/negro tendrá que ser. El PDB será posición en el frente, en el nivel inferior, y el CES estará en la parte inferior de cada brazo. Acorta los dos cables de salida frontales y tuvo que alargar los cables a la parte posterior dos CES (como en la imagen).
También, hacer que te Oriente el PDB Matek la forma correcta alrededor de. El conector de tres pines debe estar apuntando hacia la parte posterior del quad. Estos pernos usará más tarde y va hacia arriba para ir a través de un agujero en la placa del bastidor superior.
El conector JST pasará por un agujero en la placa inferior de fibra de carbono y debe ser relativamente corto (como en la imagen).
