Paso 5: El marco las placas
El marco tiene una placa de fibra de carbono superior e inferior. La placa superior se hizo con plancha de grosor 1,5 mm, y la placa inferior utiliza 1.0mm. Usted podría optar por usar 1,0 mm para la parte superior e inferior y debe ser mucho lo suficientemente fuerte. (o 1,5 mm para la parte superior e inferior para reducir los costos)
Sin embargo, los cuatro brazos deben ser al menos 1,5 mm de espesor para ser lo suficientemente fuerte en un accidente. (si usted tiene alguno, tal vez utilice 2.0 mm)
Tengo mi hoja del CF de eBay. Aquí hay algunos enlaces:

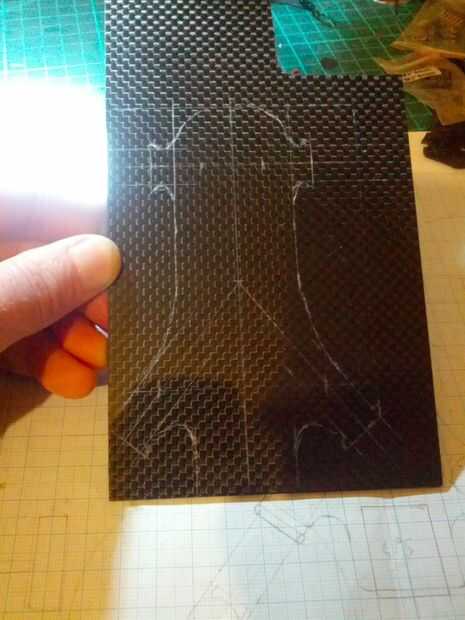

Rayar la forma de la placa (medida desde el plan) sobre la hoja de CF. Utilicé el punto de una brújula, pero se puede utilizar nada fuerte (y puntudo!)
TIP: Asegúrese de mantener alejados del polvo fino de CF que se produce al cortar! Hacerlo fuera, o en áreas bien ventiladas. El polvo es muy tóxico.

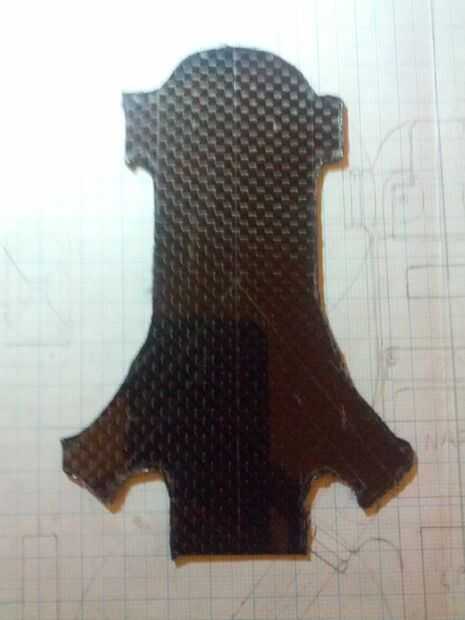

Cortan a las placas mediante mi sierra, mantener con seguridad solo ancho de las líneas. Después de cortar toda la pieza luego usé una Dremel con un disco de corte para recortar la placa a las líneas de rayado, y de limpiar las piezas.

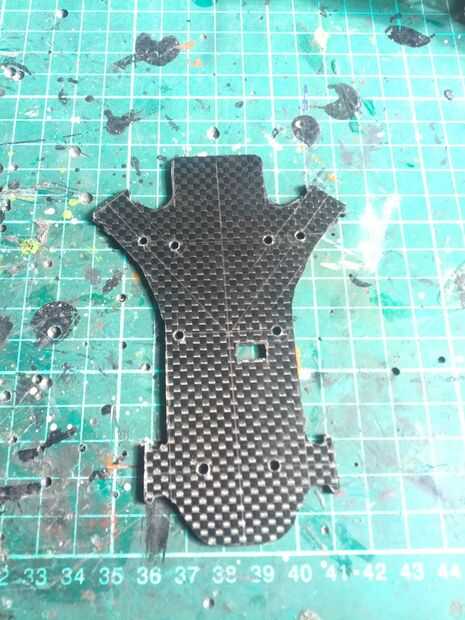

A continuación, perfore cuatro agujeros de 3mm para montar el London FC. (vea el plan). Estos deben formar un cuadrado de 30,5 mm, que es un tamaño estándar para estos tableros.
Usted también necesitará un rectangular del agujero (ver imagen 3) para conectar un cable de servo RC estándar de 3 hilos 3 pernos de Matek PDB. No tengo la posición de este en el plan, desafortunadamente. Sólo Coloque el PDB sobre la placa de la CF, en su posición correcta y marca donde será 3-pins (cuando doblado hacia arriba, para ir a través de esta placa CF).
Alineando los agujeros de la placa superior e inferior
Esto es probablemente la parte más crítica de la construcción del marco. Usted puede cualquier medida hacia fuera donde hay cuatro 3 mm agujeros será, en la placa superior, placa inferior taladro los cuatro agujeros en cada placa, luego esperamos que se alinean. O puede rayar líneas de alineación en la placa superior e inferior, por ejemplo. de algunos conocido punto común como el centro de la quad, después palillo los dos placas con cinta de doble cara, a continuación, perfore los cuatro orificios de los puntos marcan en, digamos, la placa superior.
De esta manera los cuatro agujeros se alineen exactamente. Si éstos están fuera de alineación por siquiera un milímetro, el marco tiene una torcedura en él y resultará en los brazos son desiguales y no nivel uno con el otro.
