Paso 8: Instalar el sistema de alimentación
Ahora es necesario insertar el soldado PDB y CES en el nivel inferior del marco.

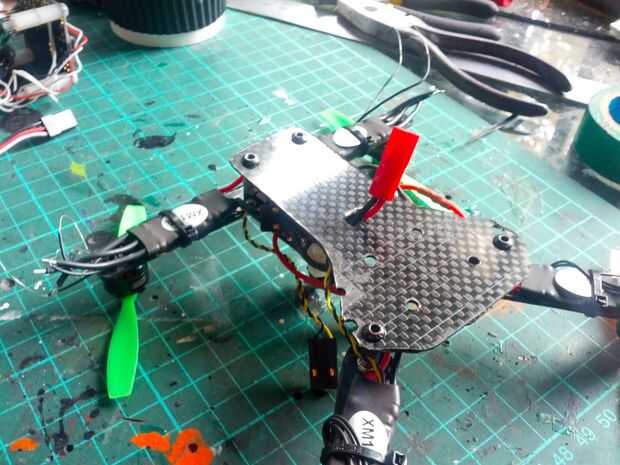

El conector JST necesita ser tirado a través del agujero en la placa inferior (ver figura 2).

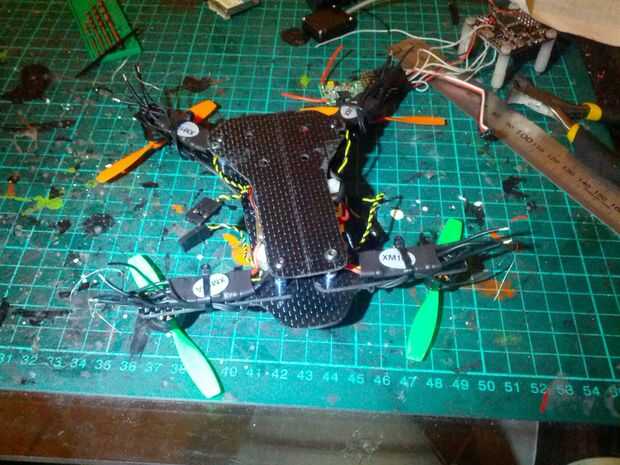

Una vez que todo está en posición, los CES a cada uno de los brazos de la atadura de cables.
Los cables de señal ESC (trenzados) se enrutan fuera del marco, para el nivel superior. Dejarlas sueltas por ahora.
La soldadura de los cables del motor a CES
Ahora necesita soldar los tres cables del motor a los tres cables de salida (output). No importa que tres se conecta con la que en esta etapa. Pero estos son los pasos que debes seguir (con cada motor):
- recorte los extremos revestida de plata de los cables del motor expuestos hasta unos 4 mm. (por alguna razón que estos motores DYS tienen una gran cantidad de cables expuestos)
- Corte unos 3mm del encogimiento del calor tubo y coloque sobre cada cable del motor.
- Pre-estaño (soldadura) el motor los cables y los cables de salida (por separado)
- Los tres cables del motor a los tres cables de salida de la soldadura, asegurándose de que el tubo termocontraíble es todavía en su lugar!

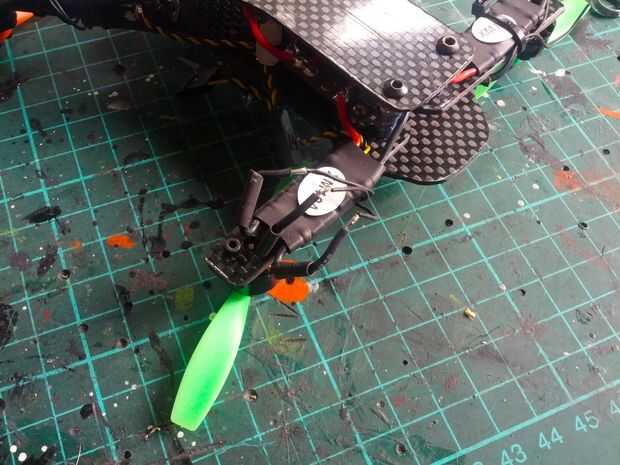

Hacer no encogimiento del calor-tubería del encogimiento del todavía! (Ver cuadro 3 para la referencia)
