GPS Ultimate Breakout Junta de Adafruit y LinkIt una entretela (2 / 4 paso)

Paso 2: cableado

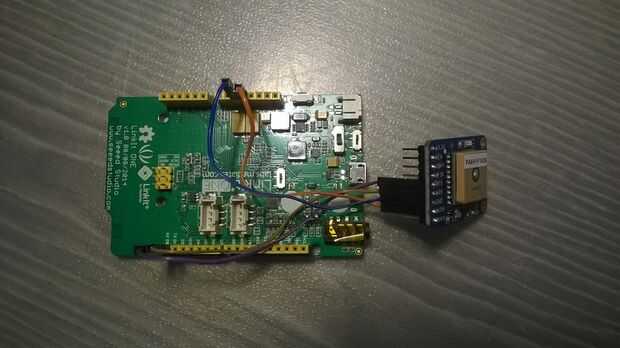

El cableado requerido para este proyecto es bastante simple:

1. Conecte el VIN en el GPS a la energía de 5V.

2. conectar el GND en el GPS con un conector de tierra en LinkIt uno.

3. conectar TX y RX (transmisión y recepción) a RX y TX. Preste mucha atención. Un pin RX debe conducir a un pin de TX y un pin de TX debe conducir a un pin RX. Esto es porque un tablero debe recibir lo que el otro transmite y transmitir en un perno recibe en la otra tabla.
