Paso 3: Cómo empezar
Conecte el blindaje del teclado LCD.
Conecte el lector de tarjetas SD
0, 5V
CLK a pin 52
D0 al pin 50
D1 a pin 51
CS a pin 53
Montara el lector de SD en un poco de la Junta de tira con pase de pins para que coincida con los puntos de conexión necesarios.
(Detalles a seguir)
Probablemente usted querrá probar el lcd y sd lector de tarjetas mediante secuencias de comandos de muestra desde el punto de compra.
Esto sonará a un poco informal, pero todos se detalla otro lugar:

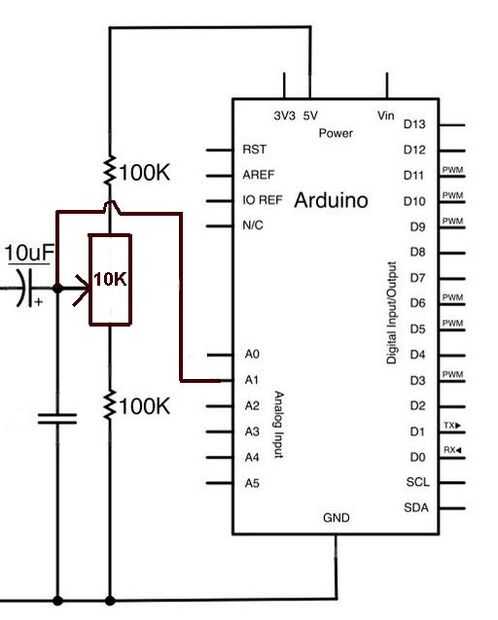

Construir un preamplificador de micrófono y conectar a través de un divisor de potencial - de Amanda.
O usar otro diseño.

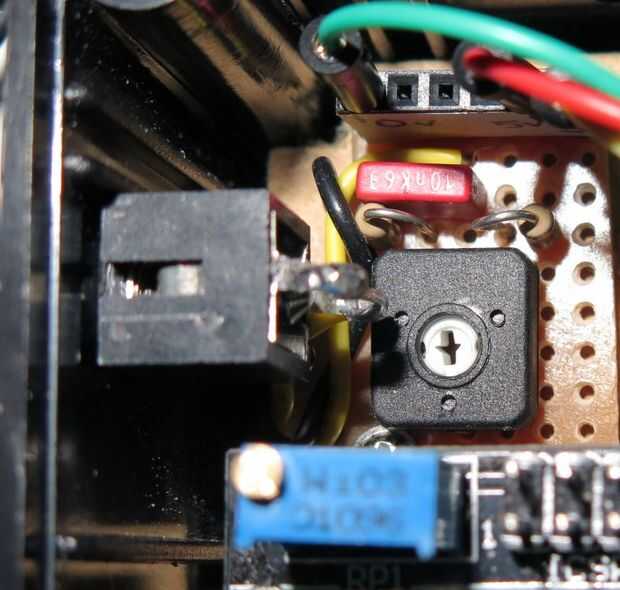

Te recomiendo que incluyas una resistencia variable en la sección de divisor potencial para que la entrada se puede ajustar cuidadosamente para centrar alrededor de un valor de entrada medido de 128 (la mitad de los 0-5 tensión de alimentación. En mi PC "5V" es menor que 5V cuando alimentado por el USB.)
La pantalla de lcd que especifiqué utiliza puerto analógico cero para la pantalla lcd botones así conectar su entrada de audio a A1.
