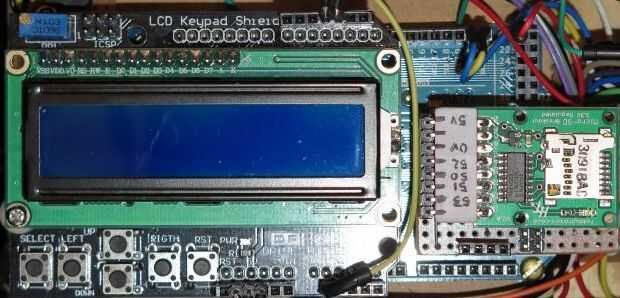

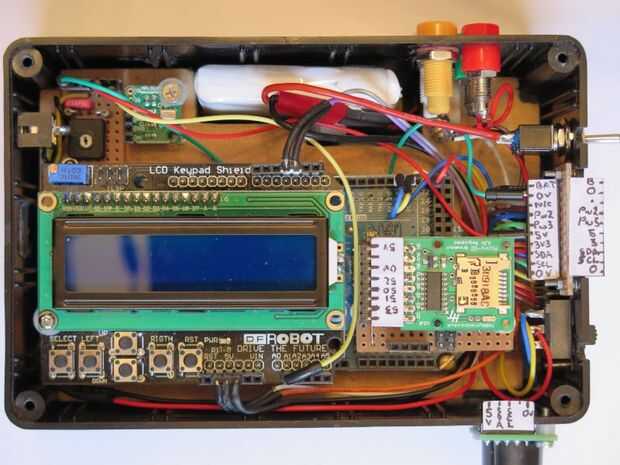

Paso 4: Montaje del lector de tarjeta SD
La sdcard puede montarse fácilmente en un pedazo de tabla de tira y encuentra uso pass a través de pernos.
Usé dos tipos de conectores (superior e inferior), para estabilizar la Junta.

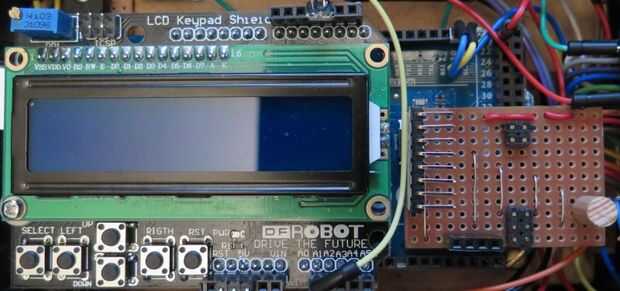

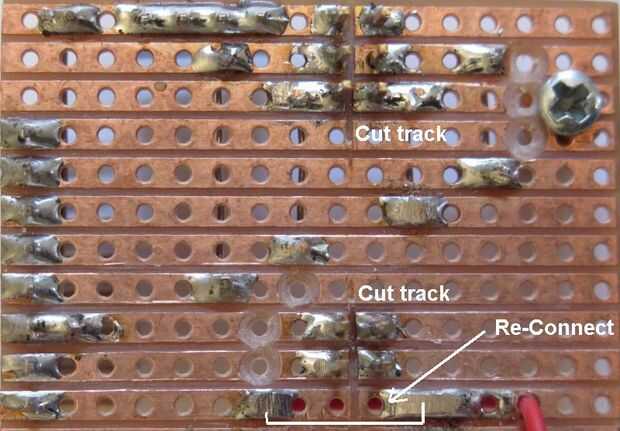

Las conexiones son al lado del otro en el Arduino Mega. Así las pistas de la Junta de tira de cobre entre las conexiones deben ser cortado. Utilicé una hoja de sierra junior hack de mano (no en el marco de la sierra) con una espiga de posición noqueado. Asegúrese de que utilizar una hoja dentado fino de buena calidad. También es muy útil para limpiar el espacio entre las tiras de cobre. Me pareció más fácil cortar el carril 5V mientras que corte los dos siguientes. (Ver imagen 4) Entonces es un asunto sencillo para soldar un cable a través del corte.

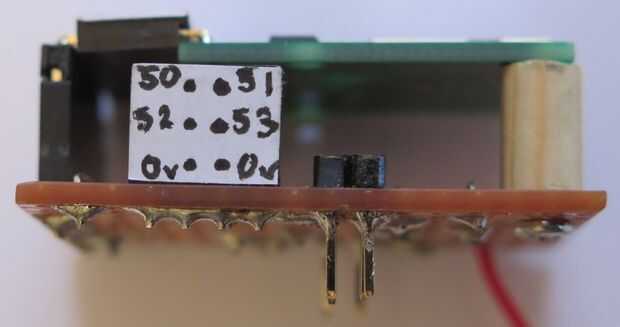

Para los pernos usé tira del perno del estándar. La longitud del perno en el lado de cobre se ajustó a la profundidad de la toma de Arduino, antes de soldar. Longitud del perno repuesto en el costado del componente fue cortado y había presentado limpio después de soldar.

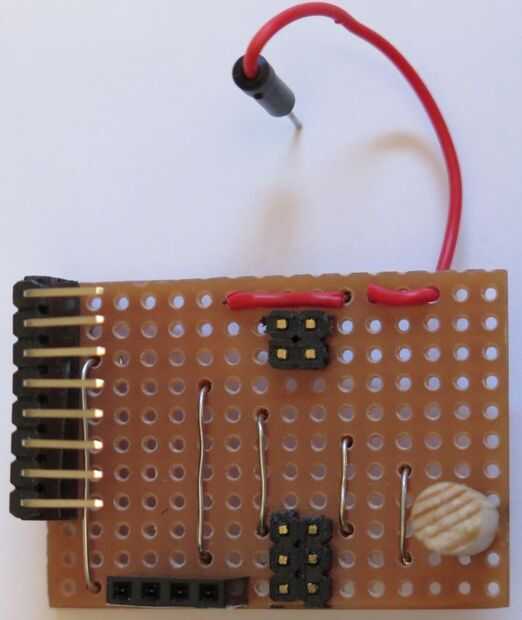

Un conector de ocho manera encabezado era soldado en y conectado un conectador de perno de 90 grados. Un pequeño trozo de espiga fina fue utilizado para apoyar al lector. Un agujero pequeño perforado a través de la esquina de la Junta permite un tornillo sujetar el pasador, aunque pegamento sería aceptable.
Se ha añadido un jefe del perno a la línea de 0V en la Junta de tira. Esto aseguró que no había perdido la disponibilidad del punto de conexión de 0V.

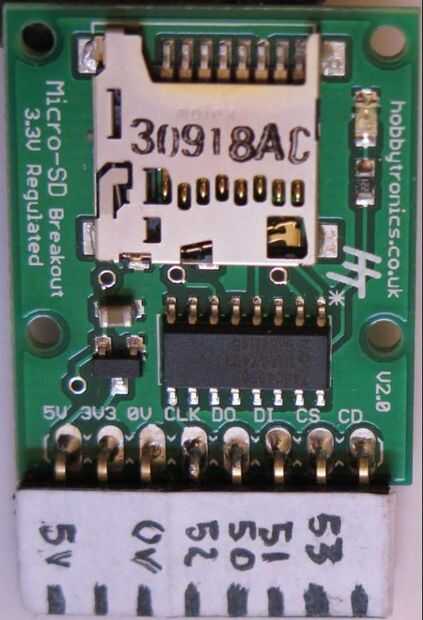

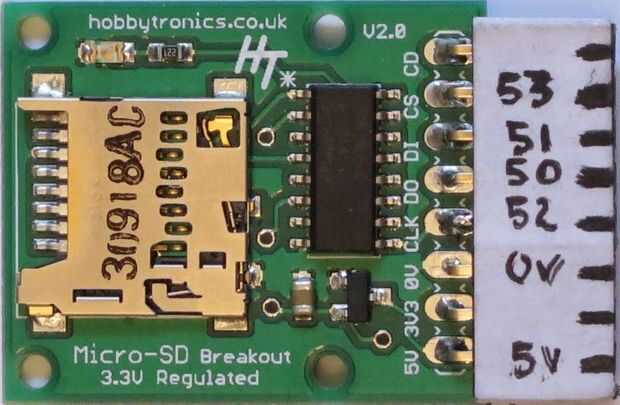

El lector de tarjeta SD tendrá un encabezado de Zócalo soldado 90 grados.

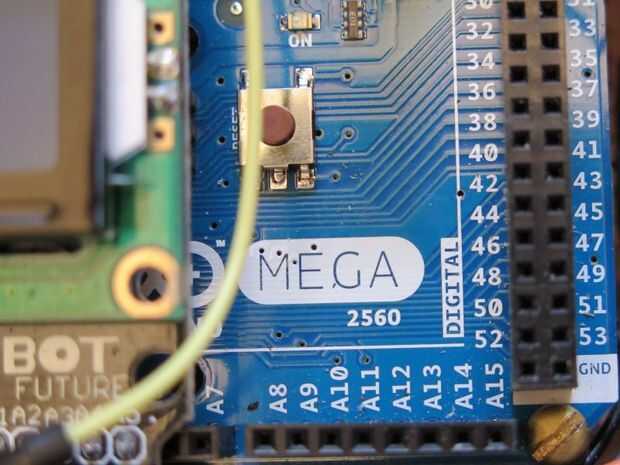

La fuente de alimentación de 5V se puede recoger con un plomo de vuelo a uno de los pasadores entre el 21 y 22 (5V marcada).
Compruebe que han cortado todas las pistas que se muestra en la imagen, incluyendo las pistas con una broca de taladro!
Compruebe el diseño y la soldadura antes de enchufar!
