Grabado de PCB casera (a través de partes de agujero) (2 / 5 paso)

Paso 2: Haz tu diseño!

Sólo mostró el software Eagle. Pero hay muchos más PCB fabricación de software por ahí. Si aún desea utilizar Eagle aquí está el enlace:

http://www.Cadsoftusa.com/download-Eagle/?Language...

Tal vez algunos rastros de su PCB deben ser manija a más actuales que otras. Aquí es una calculadora de ancho de huella. Todo lo que necesitas es la profundidad de la capa es cobre y la corriente que fluirá más adelante:

http://circuitcalculator.com/WordPress/2006/01/31/...

Y como viste en el video, también es útil disponer de un mm a pulgadas convertidor:

http://www.mm-to-inch.com/

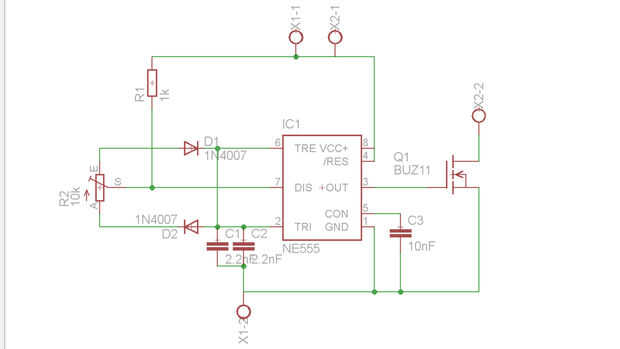

Y si usted sólo quiere rehacer mi proyecto lo puedes encontrar aquí mis archivos de Eagle:

http://www.mediafire.com/download/hmbc0gmsubobes5/...
