Paso 1: Diseñar tu circuito y exportarla
Evidentemente, necesitarás un circuito para grabar en su PCB. Utilicé la versión Lite de águila 6.4. Me voy a los aspectos de diseño de PCB o cómo usar Eagle, ya que hay muchos tutoriales en otros lugares en línea. Simplemente se asume que es razonablemente fluida con águila.

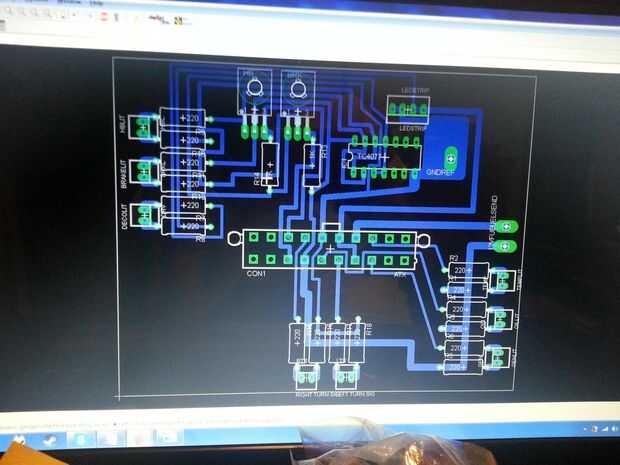

Una vez que el circuito se dibuja para arriba, usted necesitará exportar. El software de mi cortador del vinilo permite el uso de archivos DXF, pero los archivos exportados de Eagle no iba a ser utilizado fácilmente, así que opté por una imagen de la exportación.
El cortador de vinilo que estoy usando es el camafeo de silueta, y el software es el estudio de la silueta. Cuenta con una función que permite importar una imagen, y puede trazar líneas en él y crear un vector de la imagen que el cortador puede cortar. Se asume ya han aprendido cómo utilizar el cortador del vinilo, por lo que no iban a eso aquí.
Cuando exporta la imagen del águila en la configuración estándar era muy mala calidad, y temía que software de mi cortador del vinilo no sería capaz de crear con exactitud un vector de la imagen. Así que exporta otra versión de mi imagen de PCB, esta vez a 1200dpi. Esto condujo a escala incorrecta en mi software de herramienta de corte, pero tenía una solución.
Águila tiene una herramienta de medición de las clases, pero decidió que en lugar de luchar con el que quisiera llamar un rectángulo del ancho de las piezas más amplias de mi circuito. Me aseguré de que estaba tan cerca como sea posible sin tener que ampliar innecesariamente, y luego hacer clic en el botón de información y hace clic en mi rectángulo. En el cuadro de diálogo que aparece, aparece la anchura y la altura de mi rectángulo; ¡ Bingo! Esto es lo que queremos. Escribir ese número y volver al software de corte y su diseño de vector de la tabla para el mismo ancho que el rectángulo que se tomó la medida de la escala. Asegúrese de mantener la relación de aspecto, por lo que su diseño escala uniformemente y no solo estiramiento más amplio.
