Grabado de PCB con Press'n'Peel (2 / 5 paso)

Paso 2: Coloque hacia abajo de la imagen y obtener el hierro!

¡Hazlo!

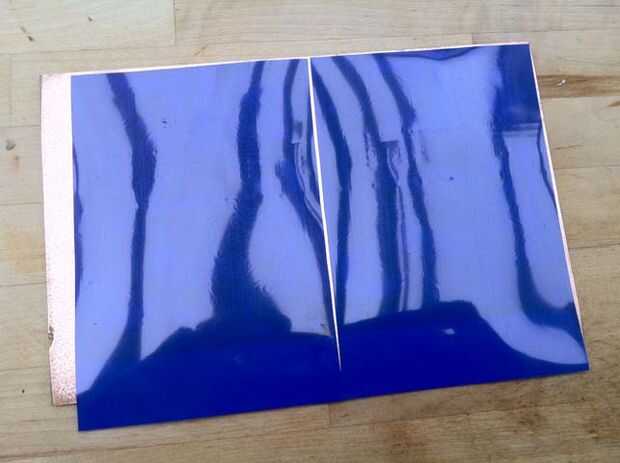

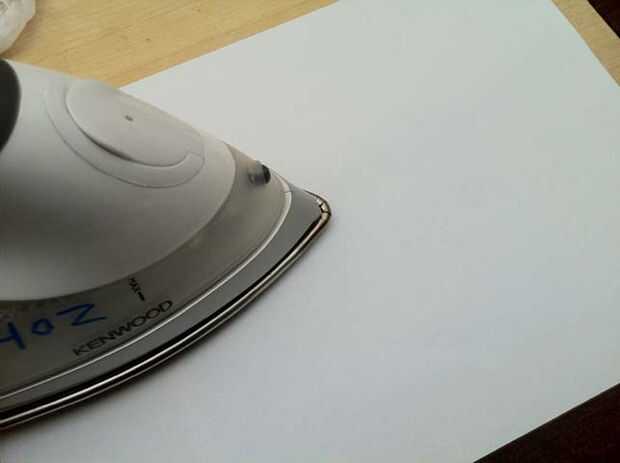

Ahora... Mis imágenes son todos cortadas por separado, no tengo ni idea por qué, pero tener todas las imágenes en una sola hoja grande está muy bien, cortarlas por lo que es una proyección de un lado para que sea fácil de pelar. El siguiente paso es hacer el P'n'P se adhieren a la placa de cobre de la imagen. La belleza de P'n'P es que es semitransparente, por lo que se puede alinear fácilmente sosteniendo a la luz. Coloco suavemente las imágenes entonces lugar un pedazo de papel sobre la parte superior, el documento de ayuda de la plancha se deslice por la parte superior y evita que la plancha de captura en la película.

Cuidado de equipo

Asegúrese de que está haciendo sobre una superficie muy resistente al calor! Si no está seguro conseguir un pedazo de madera o una tabla para picar de madera. Puede tener un hierro barato en que caso la capa en es un poco pobre y crea fricción, parar aquí si no desea la capa de arena!

Calor

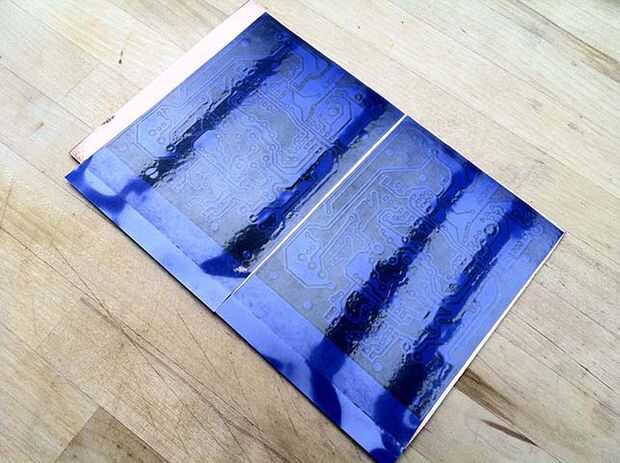

  1. Según las instrucciones de que la plancha tiene que ser en alguna parte alrededor de 'Lana' puse un poco más alto y no tenía ningún problema. Comenzar simplemente presionando suavemente hacia abajo y frotando por todo el tablero para llegar hasta la temperatura. Seguir levantando el cubierta de papel y ver que se pega completamente plana a la superficie.
  2. Una vez que se realiza y la Junta Directiva hasta calor necesita presión para fundir la imagen hacia abajo sobre el tablero. Algunas personas tienen un truco de utilizar un rodillo o tubo de metal, pero encontré que puedo conseguir resultados perfectos con solo la plancha. El truco es saber cuánto tiempo hacerlo, el hecho es que es mejor hacerlo sobre que bajo.
  3. Lo único que hay que tener cuidado de no se difunda o distorsionar la imagen, esto puede hacerse por error presionando en toda la hoja demasiado. Presión a la baja es importante pero no necesitamos niveles de prensa hidráulica.

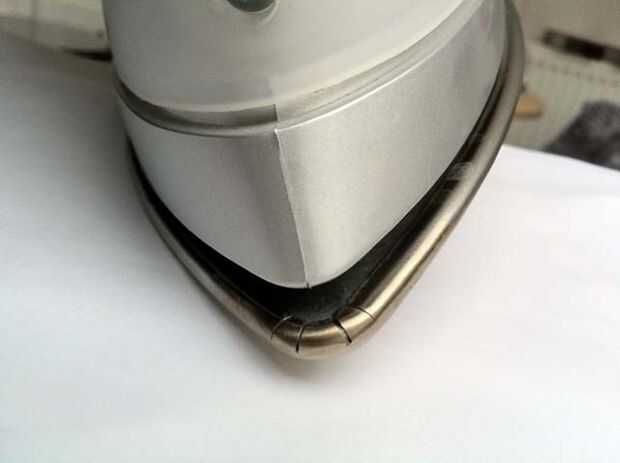

  4. Empiezo poniendo el hierro en la punta y frotando todo el tablero de izquierda a derecha de arriba a abajo en un patrón circular. Esto asegura que cada poco de la imagen ha tenido atención - no un poco extra alrededor de los bordes, ya que estas partes tienden a no pegar tan bien.

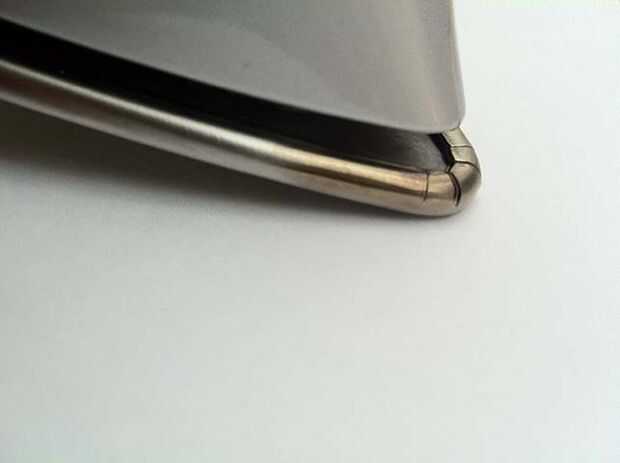

  5. También puse la plancha en su borde lateral y empuje a través del tablero también, tratar de no hacer esto demasiado como puede mover la imagen, frotis o causar rastros difundir. Seguir haciendo de estos procesos en alguna parte alrededor de 5 minutos es generalmente mejor.
