Grabado de PCB con Press'n'Peel (4 / 5 paso)

Paso 4: grabar

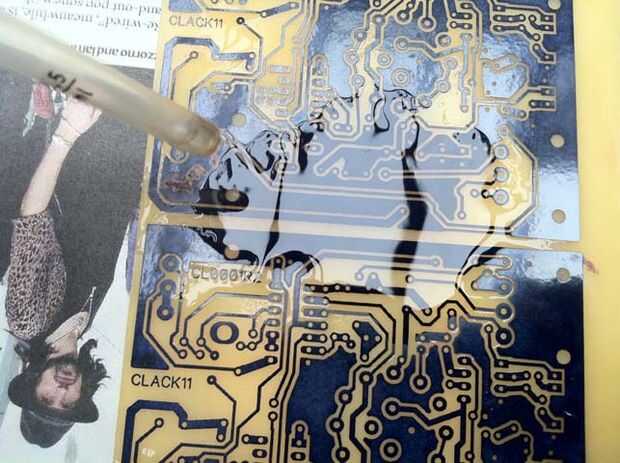

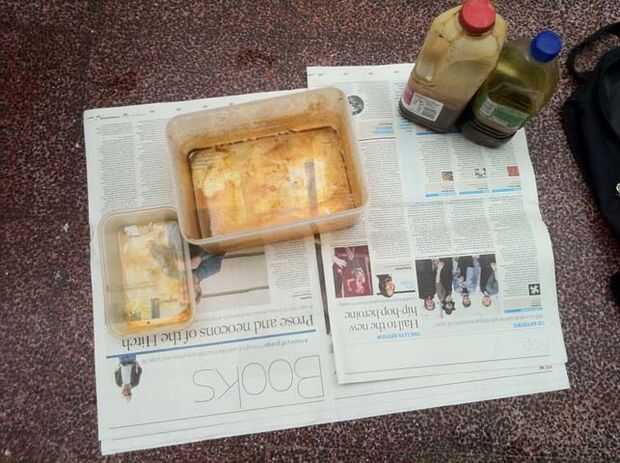

Para grabar todo lo que necesitas es un grabador, un cuadro bastante grande de Tupperware con lados escarpados y un contenedor para el líquido. El grabador más común es el cloruro férrico, la buena cosa sobre ella es que dura mucho tiempo una vez que mezcla y es barato! La desventaja es que es extremadamente manchando y muy oscuro así que puede ser difícil ver la placa. No es un producto químico peligroso como no bañarse en él o tirar en tus ojos!

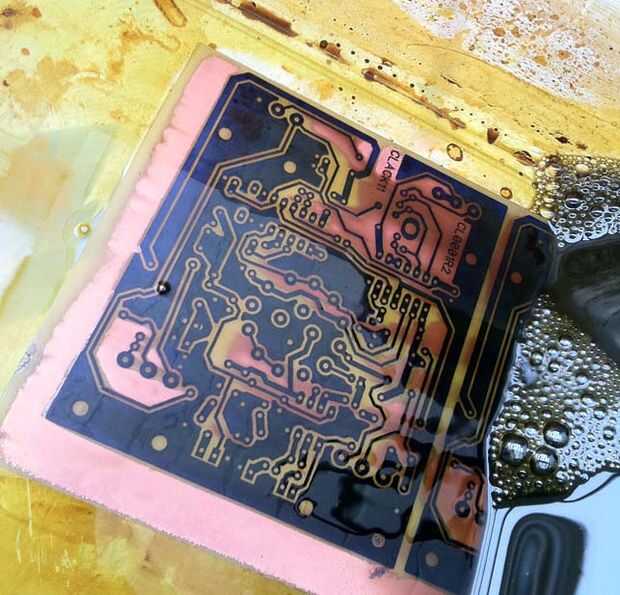

Siga las instrucciones de mezcla en tu grabador (suelen hacer un poco más concentrada que aconseja) luego pero el tablero en la parte inferior de la caja y derramar sobre, vertiendo ayuda a detener las burbujas formando.

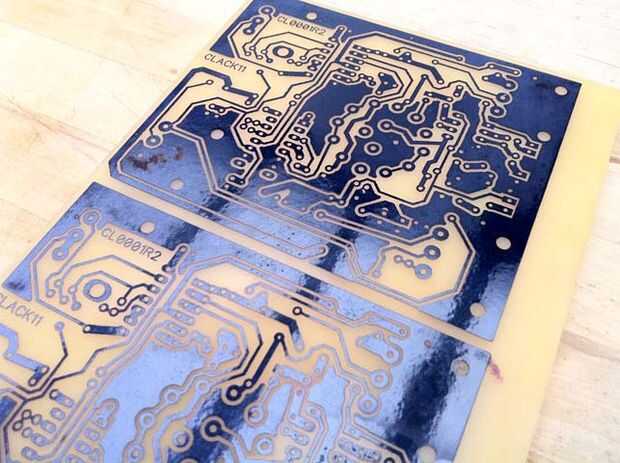

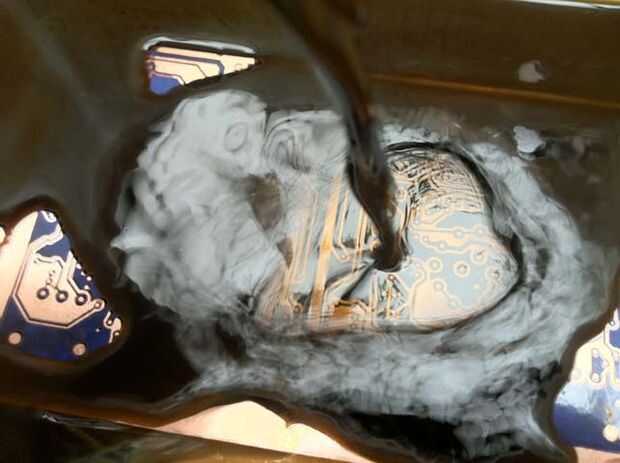

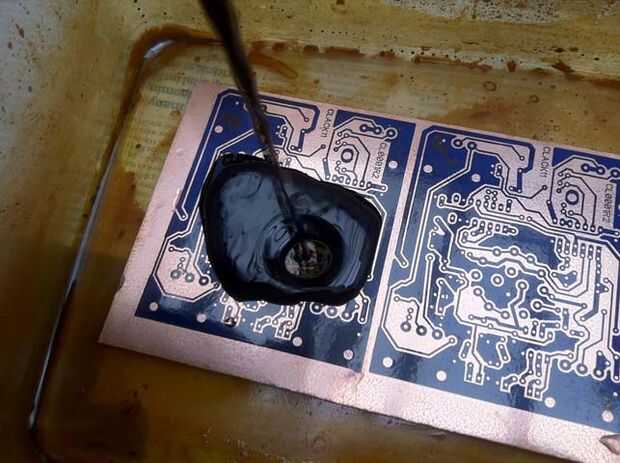

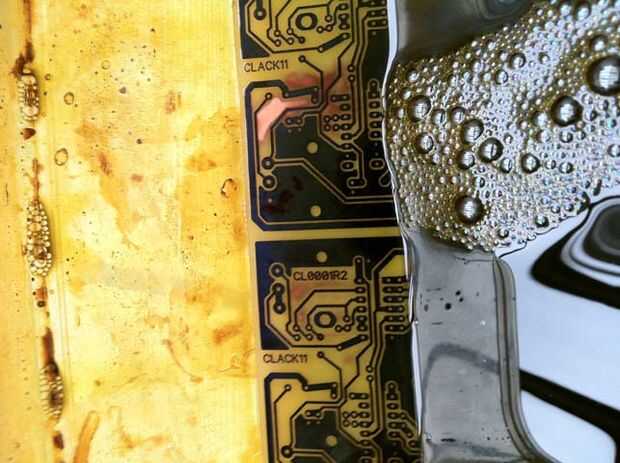

Tendrás que lo agite, esto significa que borbotea la mezcla alrededor de 5-10 minutos, no es instantáneo! pero es bastante obvio cuando el cobre está casi desaparecido como se ve abajo.

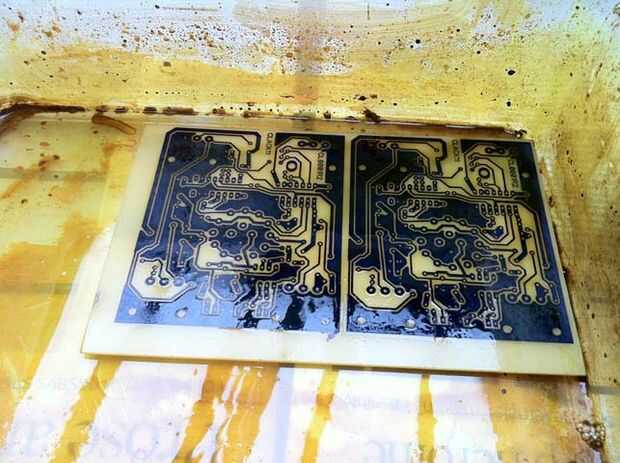

El cobre no se salir constantemente, sólo un lado a otro hasta que haya desaparecido todo el cobre luego verter el ácido en un recipiente para uso futuro. Debe tener una tapa! y no estar hecho de metal!!

Cuando todo el ácido se haya ido, coge el tablero con toalla de papel y enjuague bajo el grifo. Enjuague hasta que desaparezca todo el ácido, ten cuidado de su fregadero de la cocina! cualquier cosa metálica puede ser empañada con estas cosas!

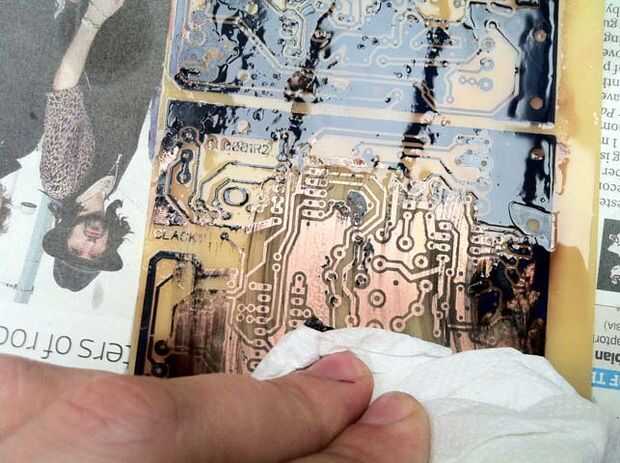

Hay 2 formas de quitar el P'n'P resistir, ya sea mediante abrasión o acetona. Uso acetona porque es menos romper nuevo trabajo y es menos áspera sobre el cobre. Sólo vierta un poco sobre y dejarla sentarse allí por unos segundos luego se limpian. Si utiliza el tablero de papel barato basado en como yo, me temo que esta técnica mancha la junta con el negro, esto no tiene ninguna influencia eléctrica, sólo se ve feo. Perdón por la imagen de Kasabian! ... banda de basura.
