Paso 1: Establecer para la consecución de pasos de ángulo igual

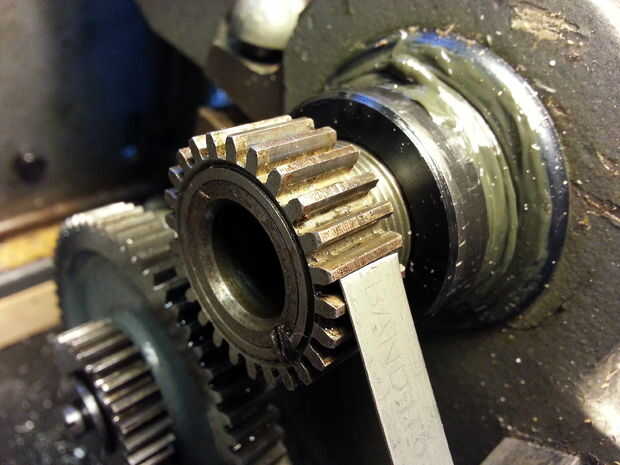

El eje de mi torno tiene un mandril en un extremo y una 25 diente rueda dentada (piñón) en el otro. La rueda del engranaje se utiliza para asegurarse de que hay 25 escalones de igual ángulo.

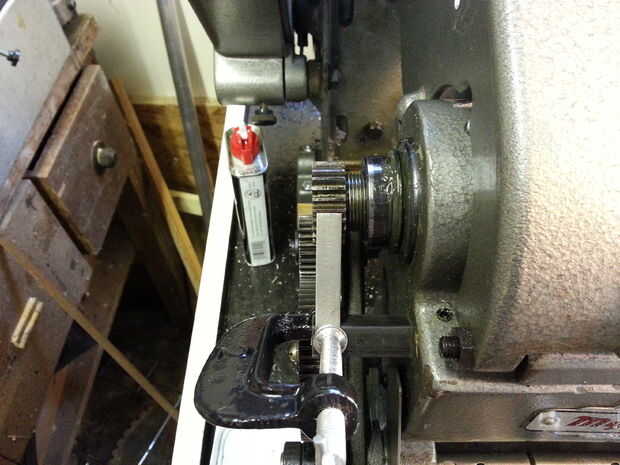

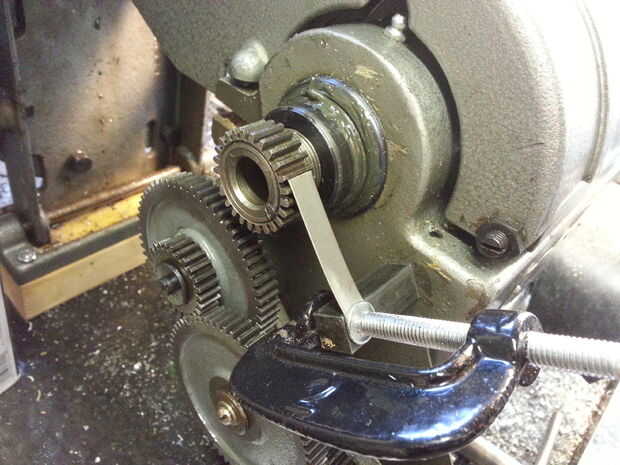

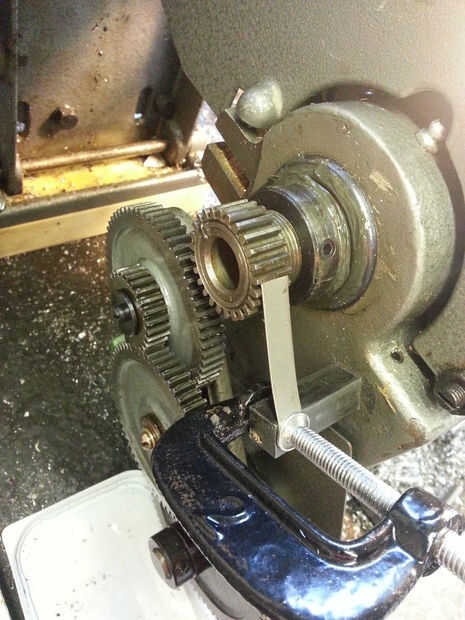

Una tira de elástica de acero fue fijada (con una abrazadera G) en la varilla de soporte de la cubierta del torno. El acero se reclinó suavemente sobre los dientes del engranaje y el eje (es decir el mandril) puede girar libremente en una dirección, pero es parado de girar en sentido contrario por la tira de acero elástica en uno de los dientes. Podría usarse casi cualquier pedacito de metal fino; no hay virtualmente ninguna fuerza sobre él.
El proceso de creación de las líneas de grabado es:
- Gire el mandril hasta que la tira cae un diente de engranaje en la brecha
- Grabar la línea con la herramienta de corte (ver más adelante)
- Back-off de la herramienta de corte
- Gire el mandril hasta que la tira cae el siguiente diente de engranaje en la brecha
- ...... etc. etc.
