Grabado en el torno - marcas radiales, escalas, marca Myford ML10 (2 / 5 paso)

Paso 2: Configuración de las líneas del grabado

He quitado mi poste de la herramienta de 4 vías y volví a mi poste de la herramienta de 'pie de elefante'.

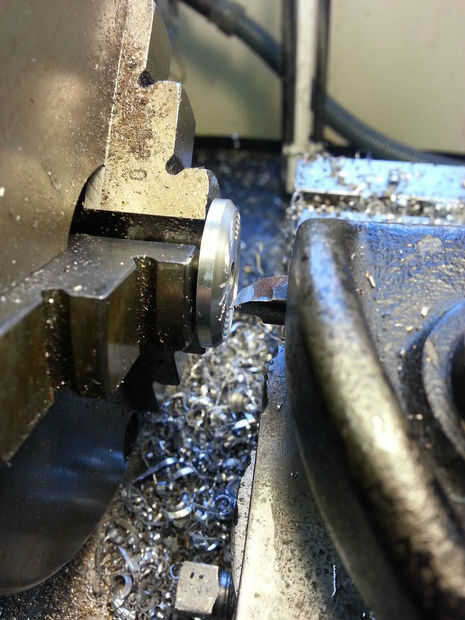

Hice los cortes poner la herramienta de corte (una HSS 60 grados Roscadora herramienta afilada) a su lado en el poste de la herramienta, la herramienta de excavación en el aluminio (por 20 divisiones en el dial de top-slide) y tirando lejos del eje del torno (es decir hacia mí) girando el mango de protección.

Yo no estaba muy preocupado acerca de las líneas grabadas siendo exactamente radial, por lo que no dedico mucho tiempo a establecer el punto de la herramienta de corte en la línea central del torno. Para obtener líneas radiales, esta alineación es crítica.

Todo el proceso se realizó con referencia a la esfera de protección y la perilla de tapa deslizante. Fue algo como esto.

1. Cero el dial de tapa deslizante a la superficie del aluminio
2. A cero el dial de la protección al radio más pequeño requerido (el punto más interno de la línea radial grabado).
3. Asegúrese de que el plato esté en contacto con un diente de engranaje (es decir, la reacción se toma del movimiento rotatorio).

Entonces, para cada diente/línea:

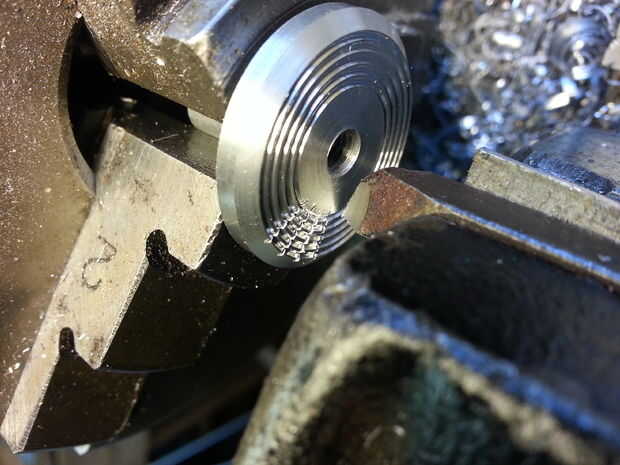

1. Empuje la herramienta en el aluminio girando la parte superior-diapositiva 20 división en el dial de top-slide.
2. Corte la línea hacia mí, girando la manija de protección hasta que la herramienta de hojas de aluminio.
3. Mueva la herramienta de la pieza de trabajo (girando la manija de la tapa deslizante a través de cerca de 30 divisiones).
4. Mueva la herramienta hacia el centro de la pieza de trabajo hasta que se pone a cero el dial.
5. Gire la pieza de trabajo por uno 'gear tooth'.

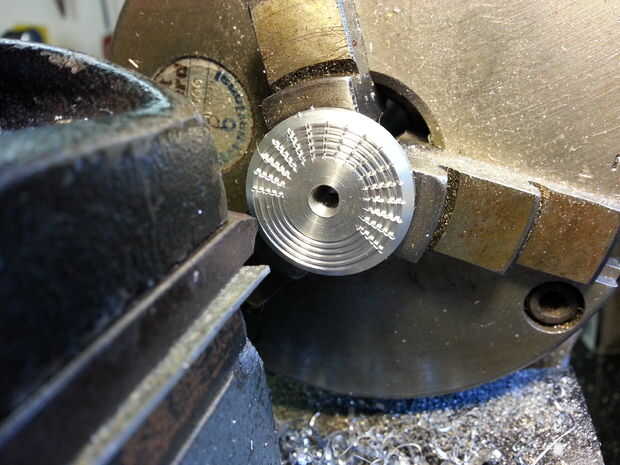

6. ... ... Continuar por todos los dientes 25/líneas.

Control de la reacción

Para obtener un conjunto preciso de líneas, es importante tomar la reacción de cada uno de los tres movimientos.

• La corredera superior es obvia - siempre acercarse a la pieza de arriba de la superficie y esto toma el 'decantación' (si por cualquier motivo que tienes que copia de seguridad de la herramienta, debe ser hacia fuera respaldado por una gran distancia y traído desde 'arriba' otra vez).
• La protección debe ser primero en hacia la línea central y luego traído-hacia fuera (hacia el operario) hasta que se pone a cero.
• El mandril debe girar hasta que la tira de acero entre los dientes y rotarse hacia atrás hasta que atasca con el diente. Cutt
