Paso 4: Número de divisiones + resultado final

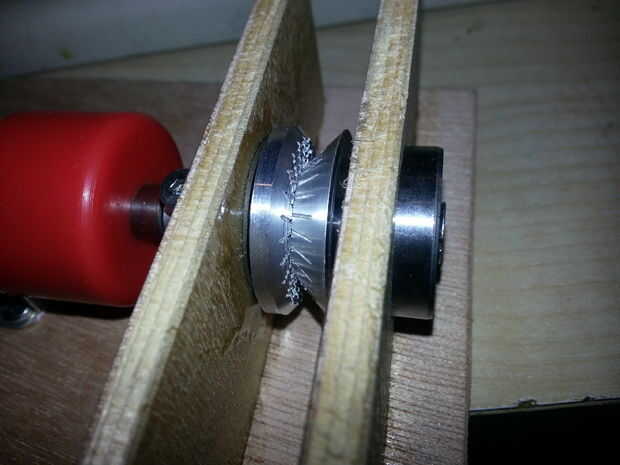

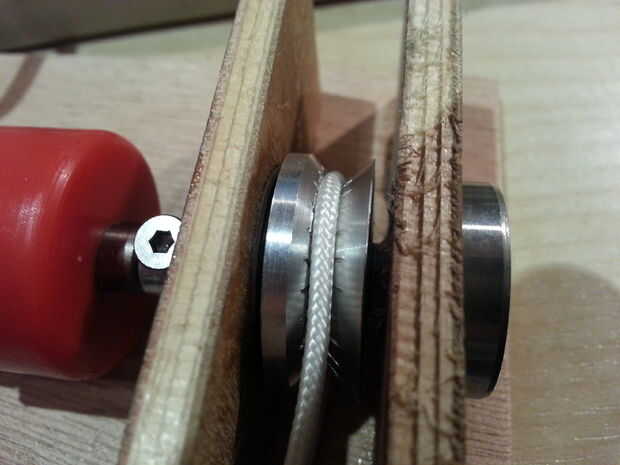

Diferentes números de líneas grabadas
Duplicación de
Una forma de duplicar el número de líneas sería cortar las líneas primero 25 y luego aflojar el portabrocas, gire la pieza de trabajo hasta que la herramienta estaba a medio camino entre dos grabado líneas y fijarlo con la abrazadera para arriba otra vez. Repita el siguiente 25 líneas usando exactamente el mismo método como el conjunto de primera. Esto no sería un muy preciso reducir a la mitad del ángulo, porque dependería de la exactitud de la posición inicial.
Con precisión aumentando el número de divisiones (25 a 60)
Esto podría lograrse arreglando para que la tira de acero en uno de los otros engranajes en el tren de engranaje del husillo. Necesitaría un poco de ingenio para colocar la tira, y reacción tendría que ser eliminado de manera similar a la descrita anteriormente.
En una ML10 no es posible aumentar el número de líneas grabadas (es decir disminuir el ángulo entre ellos) por una gran cantidad. Con el sistema estándar de cambio de ruedas 75 divisiones es probablemente el número máximo razonable. (Necesita un mayor número de divisiones pares rueda dentada en postes de madera tanto en el banjo, con la pareja primaria teniendo una pequeña rueda en contacto con el engranaje de husillo de 25T, y una rueda dentada más grande vinculado a él de la viga principal. Esta combinación no es posible, porque los engranajes 25T falta en la rueda dentada más grande).

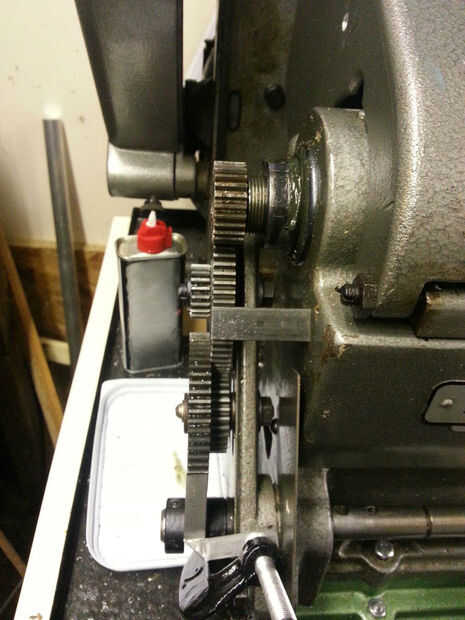

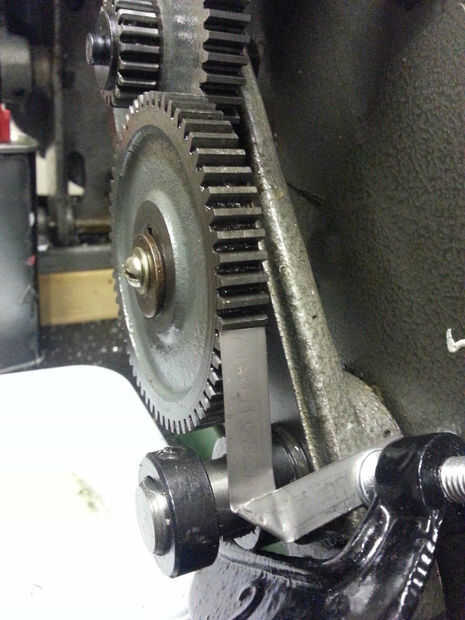

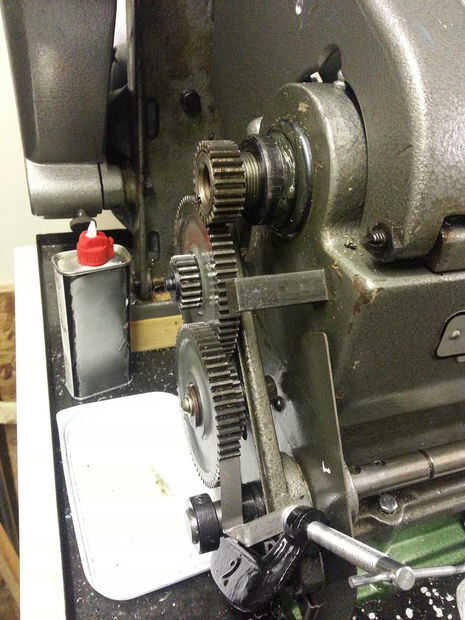

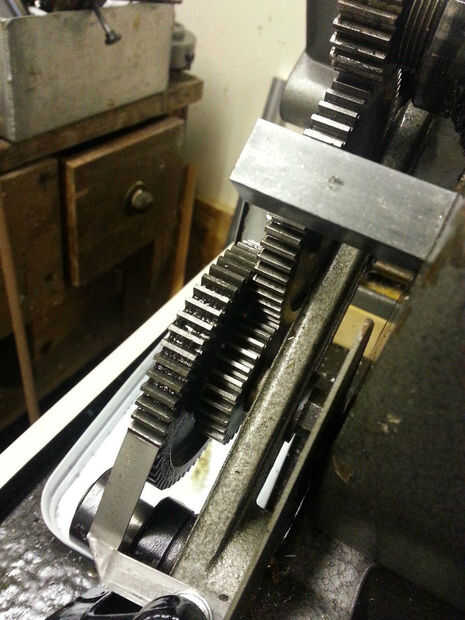

De hecho, la forma más sencilla (posiblemente la forma sólo sensible) de cambiar el número de líneas es que las ruedas dentadas colocadas como se muestra en las fotos. Las unidades de engranaje 25T del huso a través de una rueda dentada intermedia (cualquier número de dientes) en el perno secundario que tiene una rueda dentada de 25T en contacto con la rueda loca y un 50T (dicen) rueda dentada vinculadas a él en el perno prisionero. Esta combinación da 50 divisiones. El número de dientes da el número de divisiones. Es decir 50T da 50 divisiones, 40T da 40 divisiones, etc.. Me parece que los engranajes útiles del conjunto estándar son 20, 30, 40, 50, 60 y 70 (no veo mucha utilidad para los otros 21, 35, 45, 55, 65, 75 excepto su divisibilidad cuando se produce una pequeña cantidad de grabado líneas - ver más abajo).
Disminuido con precisión el número de divisiones (2 a 25)
Menor cantidad de divisiones se obtienen utilizando el método anterior y saltar los dientes. Por ejemplo, para obtener 4 divisiones utilizan una rueda dentada de 40T y sólo graban usando cada diente 10. (Como lo que puedo decir, los siguientes números no están posibles usar esta técnica 13, 17, 19, 22, 23; tal vez otro arreglo del tren de engranajes algunos de estos podría hacer posible).
