Paso 5: Pruebas e instalación de electrónica

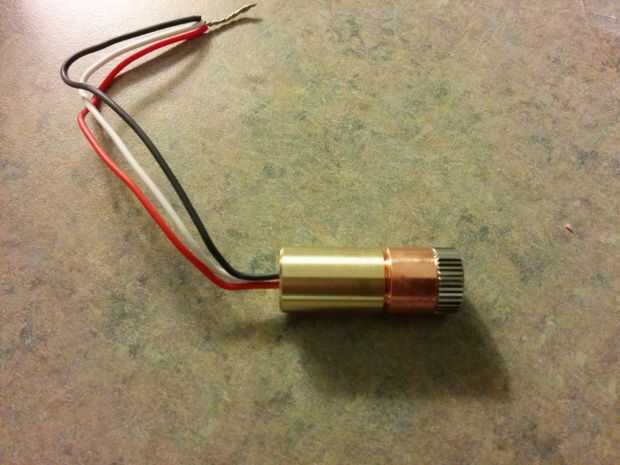

La primera imagen muestra el diodo laser que utiliza, M140, disponible en Tienda de láser de DTR, aunque tiene módulos más potentes ahora. Requiere una lente para enfocar y una fuente de alimentación regulada, así que compré un conductor y un lente G-2 así. Esto fue montado en el disipador de calor con poco de pasta térmica. En cuenta que es extremadamente importante usar rojo láser gafas de seguridad cuando operan estos láseres!

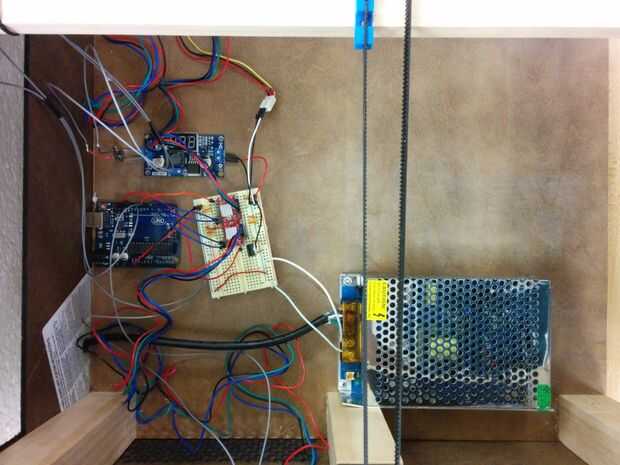

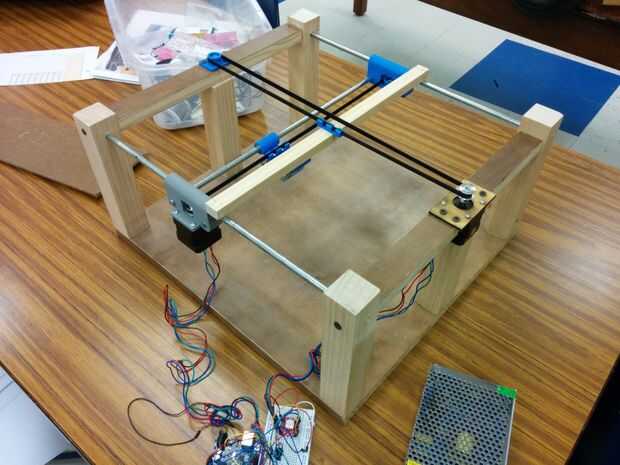

Conectado toda la electrónica temporalmente fuera del marco para la prueba (diagrama adjuntado). También usé un ventilador de ordenador para la ventilación. La máquina es controlada por un Arduino Uno corriendo grbl, y estoy usando el Universal Gcode remitente para comandos de gcode corriente. Para realmente convertir imágenes vectoriales en gcode, estoy usando Inkscape con el plugin gcodetools . Usé el perno de dirección eje para activar el láser encendido y apagado, ya que era fácil de hacer con gcodetools.

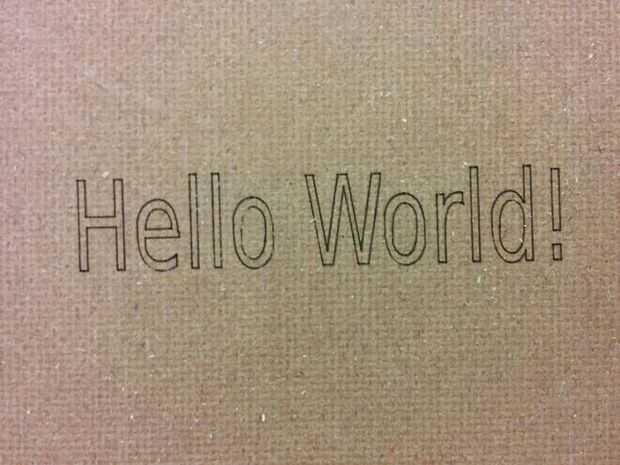

La tercera imagen muestra la exitosa primer grabado. En este punto, el grabador del laser se realiza técnicamente, pero para que se vea un poco mejor y ser mucho más seguro, a continuación construiremos un recinto alrededor de la cosa entera.
