Grabador del Laser de Arduino (7 / 11 paso)

Paso 7: Microcontrolador + conexiones eléctricas

Un Arduino proporciona el cerebro de la máquina. Salidas paso y las señales de dirección para los controladores paso a paso y un láser permiten señal del controlador de láser. En el diseño actual, sólo 5 pernos de la salida se requiere para el control de la máquina.

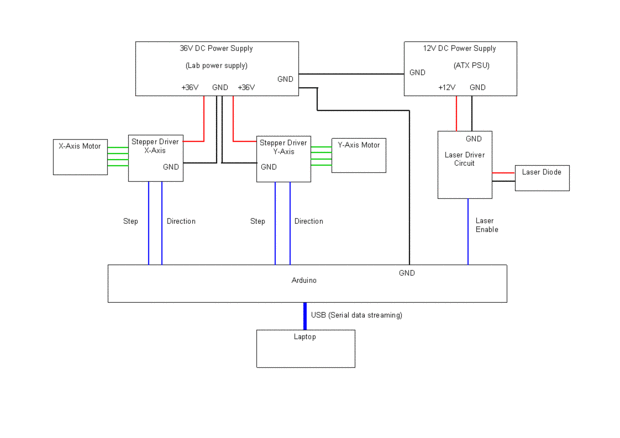

Un diagrama que muestra todas las conexiones eléctricas es superior.

Una cosa importante a recordar es que los motivos de todos los componentes deben conectarse entre sí.

Utilicé cable 22AWG de núcleo sólido para cables de alimentación y líneas de señal. Cables de alimentación, los extremos de la fuente de alimentación fueron terminados con conectores de tipo banana.
