Paso 6: Cableado del conductor y colocar la Junta

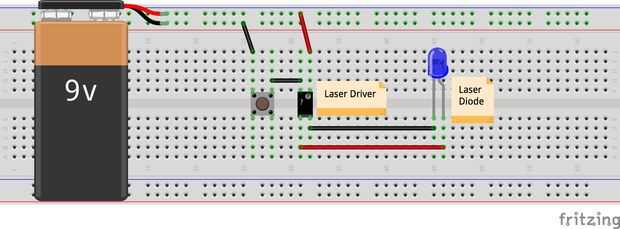

Para el diodo en este Instructable una batería de 9V proporciona acerca de la cantidad correcta de energía. Cable al conductor con el interruptor y luego conecte el controlador directamente a los conductores desde el diodo laser - otros componentes no son necesarios. De hecho, añadiendo un LED o casi cualquier otra cosa será llevar energía del láser y reducir su eficacia.
Como se mencionó en las páginas de eBay, el potenciómetro del controlador le permite salida de hasta 350 mA de corriente, pero el láser sólo puede manejar 300 mA. Por lo tanto es muy importante no girar el potenciómetro demasiado lejos. Sin embargo, las esferas aparentemente son defectuosas en que se puede dar vuelta demasiado y quemar el conductor. Para evitar que esto suceda, conecte los cables de salida del conductor a un multímetro al ajustar la salida y ajustar la salida a alrededor de 280-290 mA y se mantienen bastante constantes.
Nota: el multímetro utilicé no muestra más allá de 200 mA, por lo que todavía no estoy seguro cuánto poder está consiguiendo mi laser. Lo que hice es encontrar el punto en el potenciómetro de donde salida 100 mA, colóquelo cerca de 200, luego gírelo otra vez tan cerca de la mitad más. Esto puso a cerca de 250 mA.
También tenga en cuenta: la IC en el conductor y posiblemente los transistores que calientan bastante cuando se enciende el láser. He leído que no es necesario utilizar un disipador de calor para el conductor, pero no vendría mal tener un fregadero para él por si acaso.

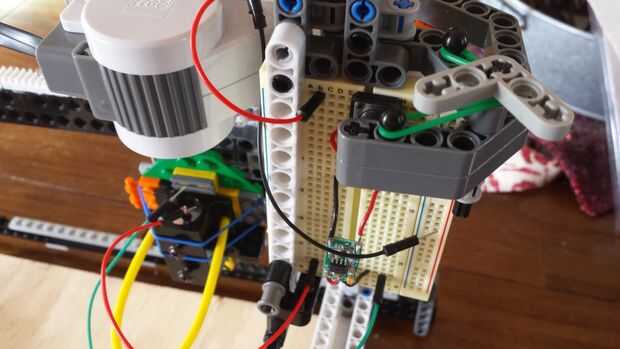

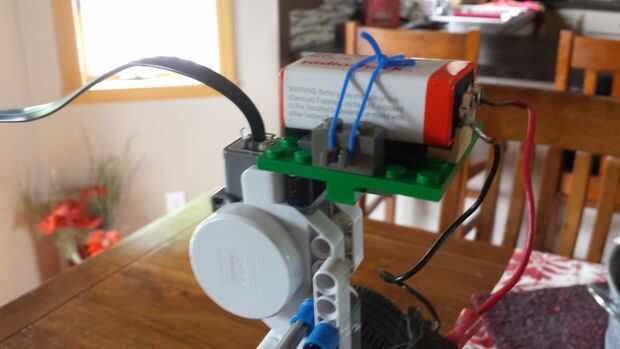

Una vez que el controlador está conectado correctamente Deslice la placa en el lugar que se muestra en el cuadro 3.
