Grabador del Laser Neje DK 8 en Windows 8-10 (2 / 3 paso)

Paso 2: Conecte la interfaz FTDI para la placa de Arduino de la máquina

Ahora conecte la placa de interfaz FTDI para la placa de Arduino de la máquina.

Tenga en cuenta el diseño de la placa de Arduino de la máquina (imagen) y conectar a la interfaz FTDI;

Máquina > FTDI

Tierra > tierra

VCC > Vcc

RX > Tx

TX > Rx

Ahora conecte la interfaz al ordenador y seleccione el Puerto Com adecuado.

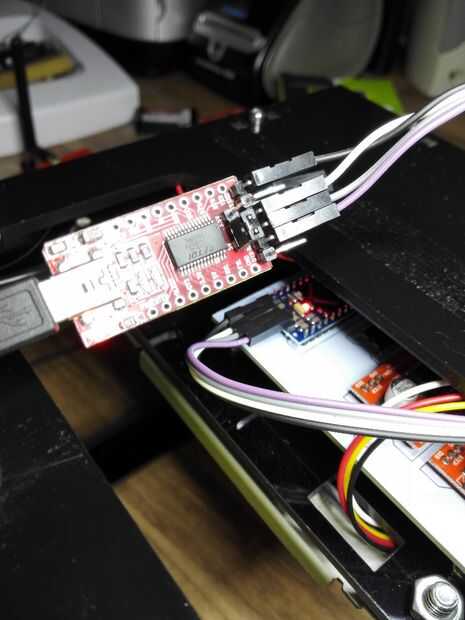

Montar la interfaz FTDI con cinta de doble cara o por su propia solución.

Feliz grabado
