Grabador rotatorio plana casera (2 / 8 paso)

Paso 2: Brazo principal y brazo de soporte

Soporte principal:

Tomar Base pista D.1 y D.2 y atorníllelos con tornillos para madera asegurando se alinean los cortes en ángulo de 45 grados hacia arriba y en el exterior.

Tomar C pista de Base y taladro 1/2 una pulgada desde la parte superior del bloque.

Línea de la punta del extremo ángulo 45 grados de la pista D con el extremo no perforado de pista C y fije con tornillos para madera.  Esto crea un ángulo de 90 grados.

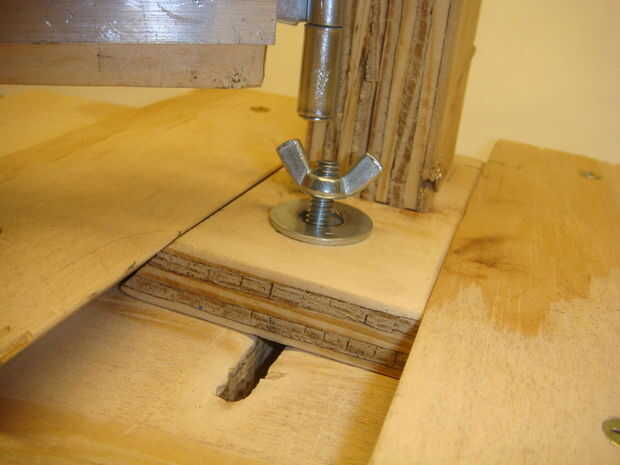

Acople C pista a la ranura corta en la base utilizando un 2 1/4-20 "perno.

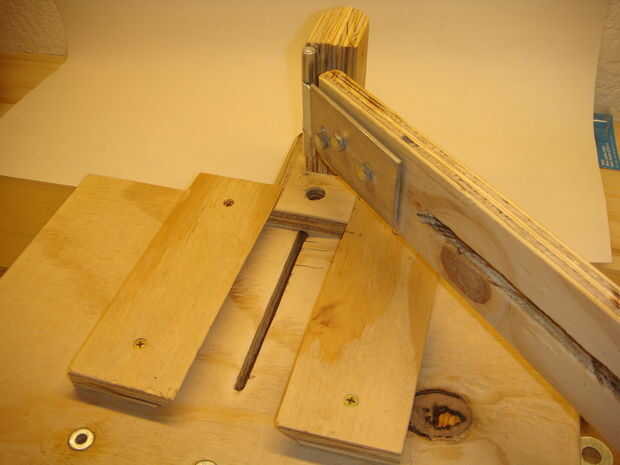

Después de instalar la pista C en la base, coloque a guías de A y B a ambos lados de la pista C con tornillos para madera.

Brazo principal:

Tomar el brazo principal (2,75 "x 14" x 4 "bloque) y un 3/8" x 6" ranura 1 1/2" centro de la cuadra de la cuadra a partir 3" el final.

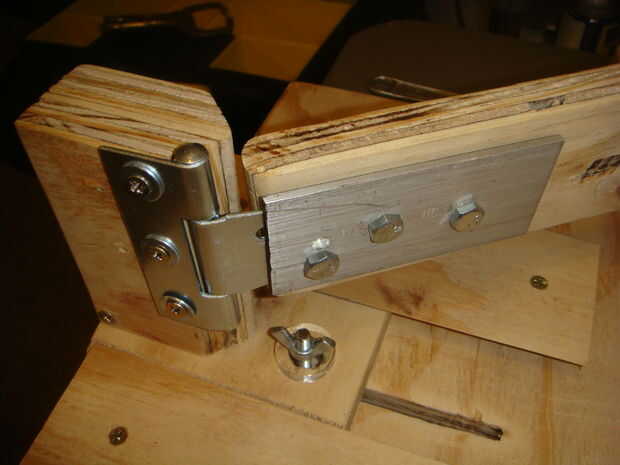

Coloque el brazo principal en pista D por medio de una bisagra t 3".  Asegúrese de colocar la bisagra hasta el final del brazo principal sin la ranura.  Use tornillos para madera para fijar la bisagra a pista D y 1/4-20 2 "tornillos para sujetar el brazo principal.  Asegúrese de apretar los pernos con la llave del artesano.
