Grabador rotatorio plana casera (3 / 8 paso)

Paso 3: Slider, el huso, Tracer y brazos montaje

Main Slider Arm:

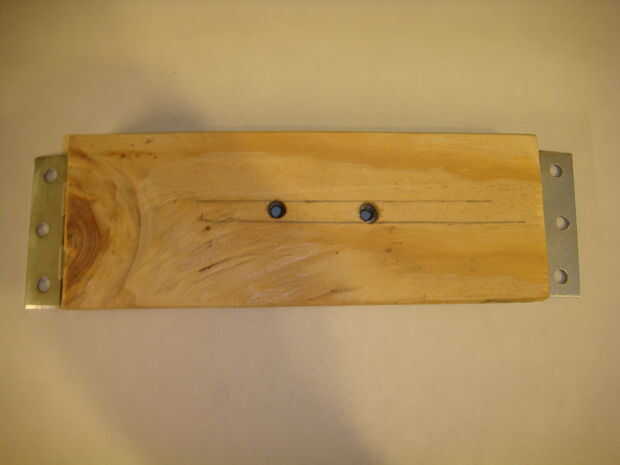

Tomar el brazo del Slider principal (bloque de 2 "x 7" x 3/4") y perfore two3/8" agujeros 2,75" desde cada extremo y 1.25" de la parte superior.

Instale las tuercas de los muebles en un lado de los orificios perforados (ver foto)

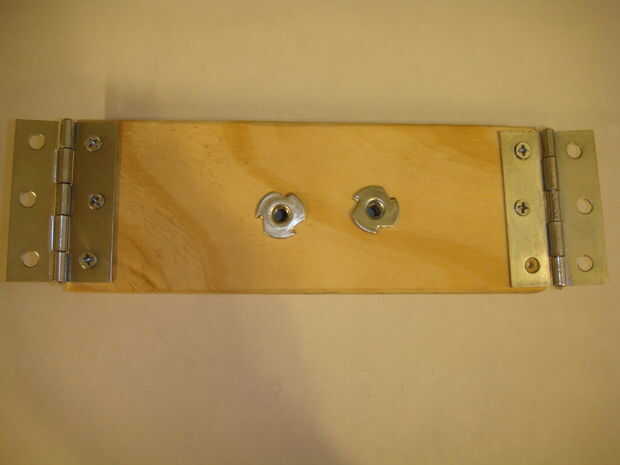

Colocar bisagras de barril de 2 1/2" a ambos extremos del brazo deslizante principal con los tornillos que vienen con las bisagras (ver foto)

Eje de brazo:

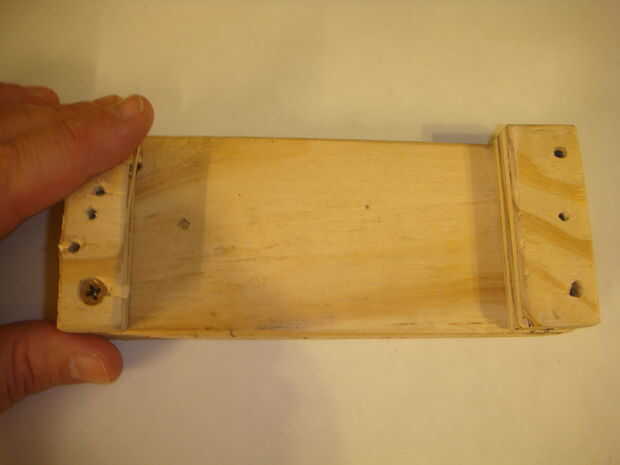

Tomar el huso (2.75"x6.5"x3/4 "bloque) y fije el eje brazo separador"A"a un lado con tornillos para madera.  Repita con eje brazo espaciador "B" al otro lado (ver foto)

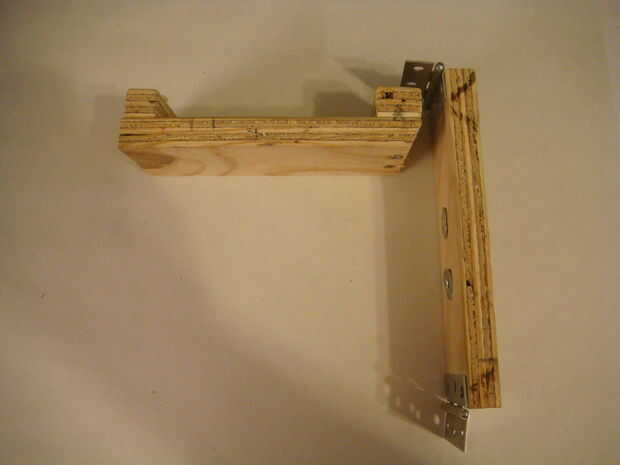

Tomar el brazo del eje y fije el brazo de control deslizante principal en una de las bisagras con tornillos para madera (ver foto)

Brazo trazador:

Orificios 1 y 2:

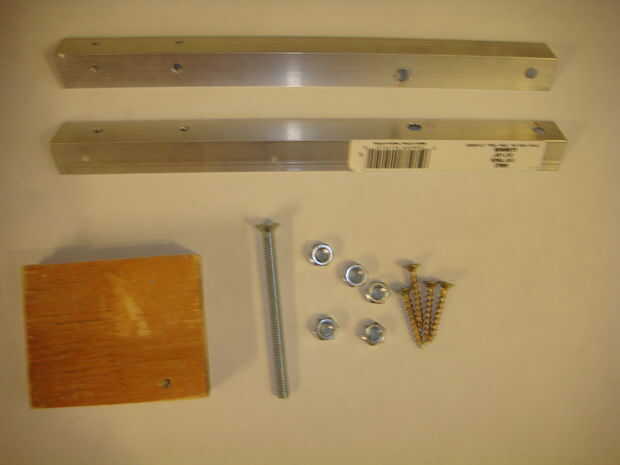

Perfore dos agujeros para los tornillos (1/8 broca) en uno de los extremos de ambos brazos de aluminio.  El primer orificio debe ser 3/4" del extremo y el segundo agujero debe ser aproximadamente 1 3/4" desde el primer agujero.

Hoyo 3:
Perfore un agujero de 1/4" desde el otro extremo de ambos brazos de aluminio para el tornillo del tornillo.

Hoyo 4:
Perfore otro agujero de 1/4 en ambos brazos de aluminio 3 1/4" del final (mismo fin como el tercer agujero)

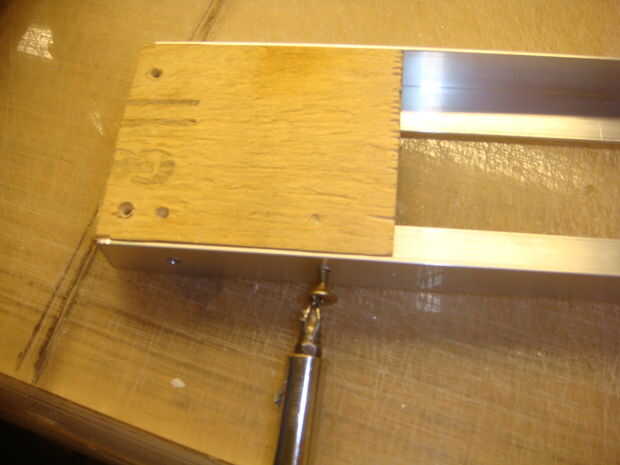

Tomar el brazo trazador (bloque de 2.75 "x 3" x 3/4") y colocar el bloque dentro de los ángulos del aluminio para conectar a las dos piezas de aluminio corta.  Taladro tornillos de madera a través de la parte superior e inferior para garantizar (ver foto)

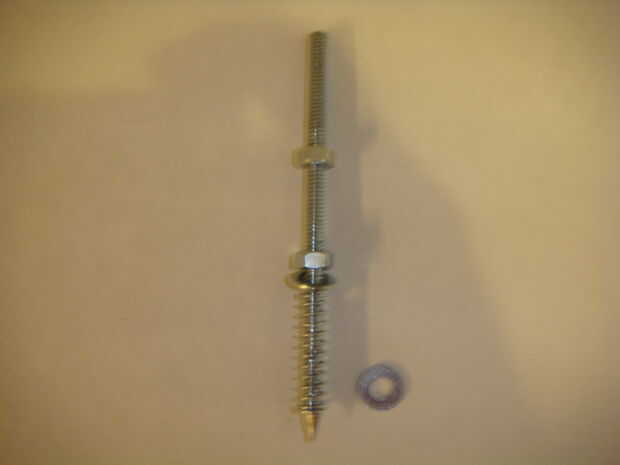

Tome el tornillo perno se deslice por la parte superior del orificio #3 a través del brazo superior de aluminio.  Hilo de rosca de (en orden) dos tornillos, arandela, resorte de 23/64 "x 1 3/8", segunda arandela.  Continúe deslizando el tornillo tornillo a través del orificio #3 del brazo de aluminio inferior.  Enrosque el perno superior de 3 1/4" en el perno de tornillo. Comprobar que el palpador se mueve libremente con la primavera.  Se trata de su lápiz de trazado.

Espaciador brazo:

Tomar el brazo espaciador (bloque de 2 "x 7" x 3/4") y perfore un orificio de 1/4" en el final aunque la parte superior hasta la parte inferior para usar como una bisagra.

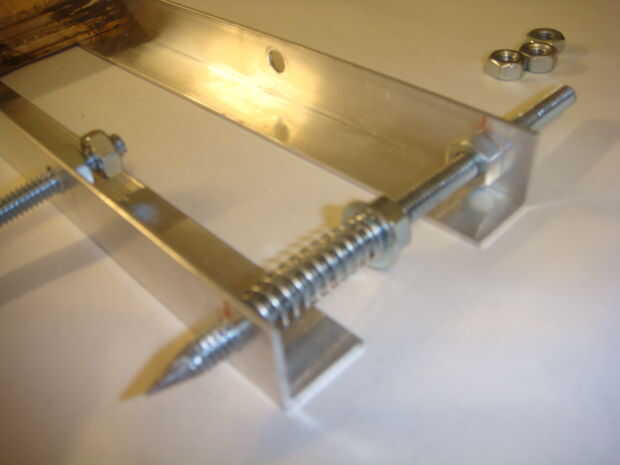

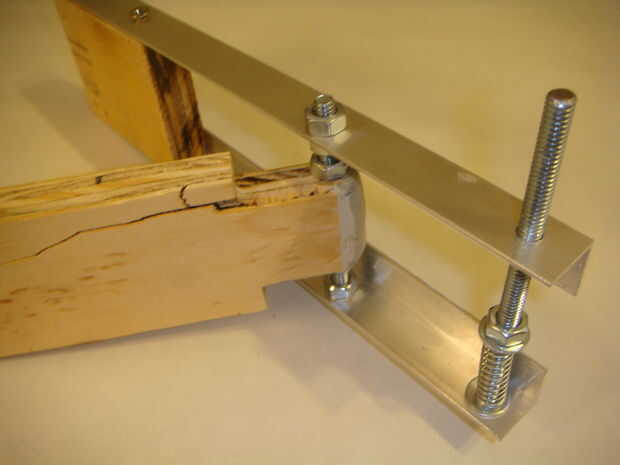

Para sujetar el brazo espaciador a la toma del brazo trazador de aluminio 3" perno y primero deslícelo por la parte superior de la arm(see photo) superior de aluminio.  Utilice unos 1/4" tuercas en el interior de los brazos de aluminio para proporcionar apoyo.  Esto también permitirá la bisagra hacer pivotar libremente (ver foto).  Para asegurar completamente, continúe deslizando el tornillo por la parte superior del brazo inferior de aluminio en hoyo #3.  Se puede ajustar según sea necesario apretando los tornillos.

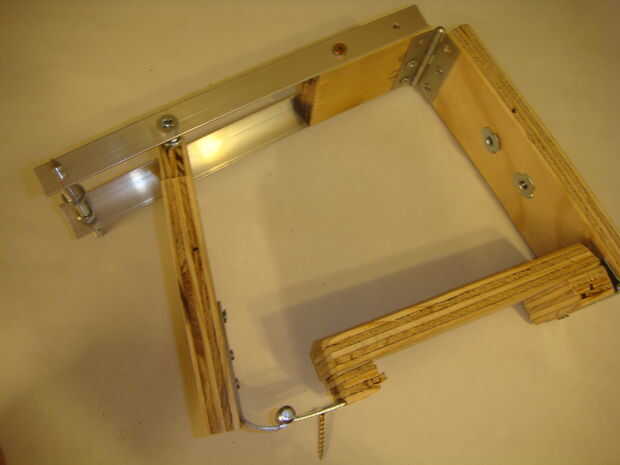

A continuación, coloque el brazo trazador al brazo principal con un con bisagra de barril (utilice tornillos que viene con la bisagra)

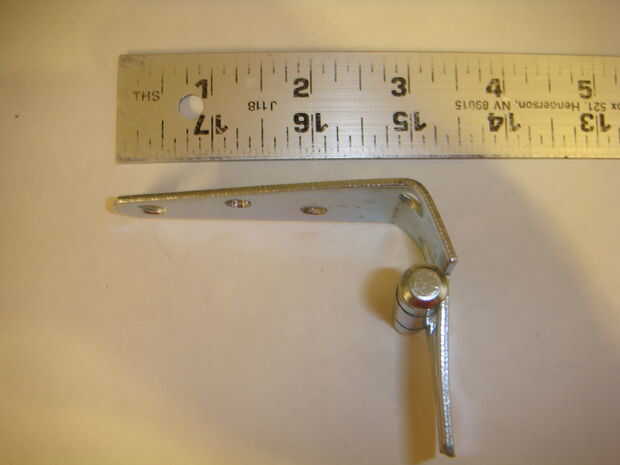

Ahora fije el brazo espaciador en el brazo del eje utilizando una bisagra de T (T-bisagra tendrá que doblarse para permitir el movimiento apropiado (ver foto)).  Para fijar el lugar la T-bisagra en la parte interior del brazo espaciador y en el exterior del eje brazo espaciador.  Use tornillos para madera.

Finalmente, coloque el brazo espaciador en el brazo del Slider principal utilizando una bisagra de barril.  Utilizando madera tornillos Fije la bisagra al brazo espaciador exterior y en el interior del brazo deslizante principal.
