Paso 5: cableado
Cableado de ánodo de tira del LED: Nota: es más fácil trabajar en una mitad en un tiempo y pasado junto.

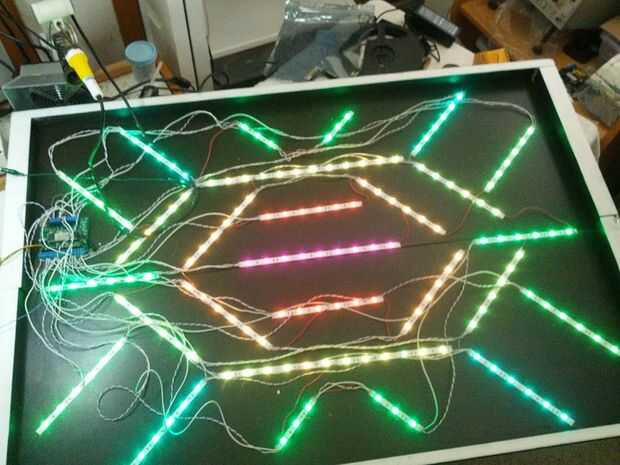

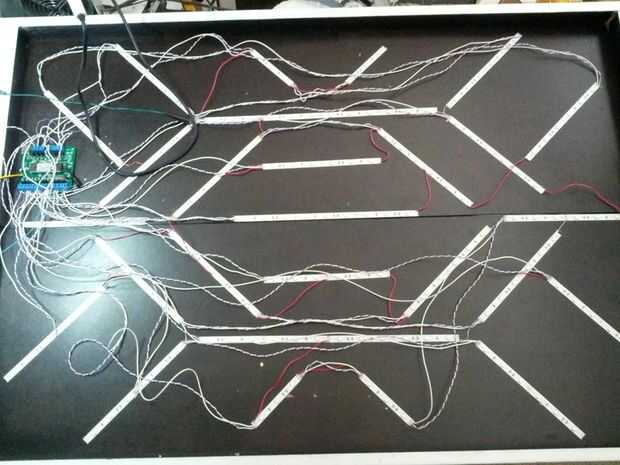

Todas las tiras de LED anodes(+12v) están conectados juntos en paralelo (cables de la Red en la primera imagen) haciendo así que simplificar cableado y en general será mucho menos cables. El color elegido para los ánodos debe ser diferente de los colores utilizados por los canales RGB, no tengo el cable de 3 hebras de rojo, verde y azul trenzado disponible cuando construí estos paneles, de lo contrario yo habría elegido blanco para los cables del ánodo, pero para los paneles se muestra, el cable rojo son los ánodos.
Simple suficiente, empezar conectando todos los ánodos en paralelo, intentar distribuir el camino de la energía para que todo el poder no va aunque una sola tira de LED, aunque la tira PCB puede manejar hasta 20 metros valor de corriente que esté llegando a través de él. Mantener los cables al mínimo y que tratar de mantener los cables apretados entre puntos, con muy poca holgura.

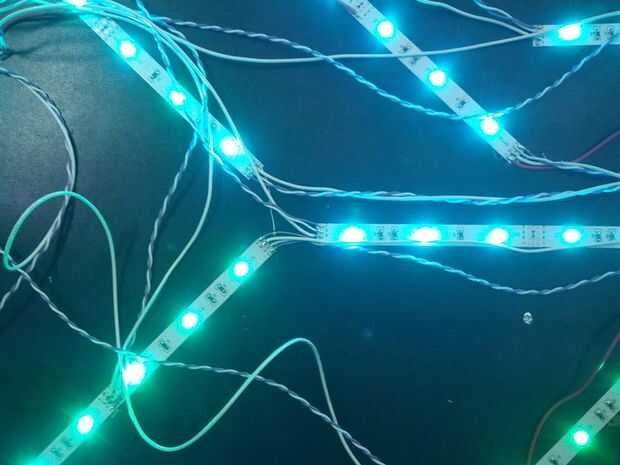

Cables RGB canal: Se trata de la mayor parte del proyecto, que puede ser tedioso pero en general no es tan difícil. Solo alambre a uno la mitad del panel a la vez, por lo que cada medio tiene sus propios cables que se conectan al controlador, que evitará que el plegamiento de los paneles de arrancar los cables de la soldadura de cojines. La idea principal es comenzar en el lado del panel más el controlador, soldar los cables en y ejecutar a la próxima tira de LED más cercano que está en el mismo canal, asegurando que el alambre puede ser de más adelante. Y su forma de trabajo a través de esencialmente daisy cadena juntos varias secciones de la tira del LED como usted trabaja su manera hacia la posición del regulador.
- Averiguar más o menos cómo los cables viajará a través del panel para los 8 canales.
- Ir a través y lata todos los pads que piensas que va a utilizar, planes probablemente cambiará una vez que se empieza.
- Tome el extremo de su cable de 3 hebras, tira todos los extremos de 3 1/16"- 1/8" en el aislamiento.
- Los cables de soldadura en correctamente (los cables R-G-B soldar pads R-G-B), asegúrese de que es un buen porro.
- Sin cortar el alambre, ejecute el cable a la siguiente franja de almohadillas de soldadura del mismo canal.
- Asegúrese de que el cable es suficientemente largo para que puede conectarse el tablero duro más adelante y estar a la manera de las otras tiras de LED.
- Dejar un poco de holgura y corte el cable de 3 hebras.
- Tira de un poco de aislante de los 3 cables y soldarlos en la tira correctamente.
- Su forma de trabajo a través de la Margarita de panel encadenando todas las tiras de LED que pertenecen juntos en el mismo canal. Deje los cables para la conexión final al controlador hasta la última.

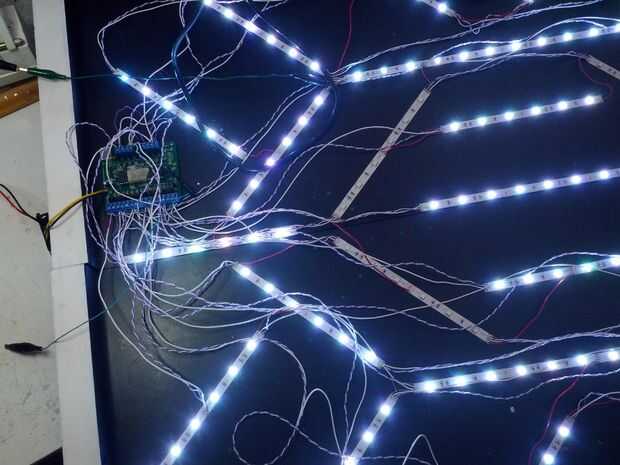

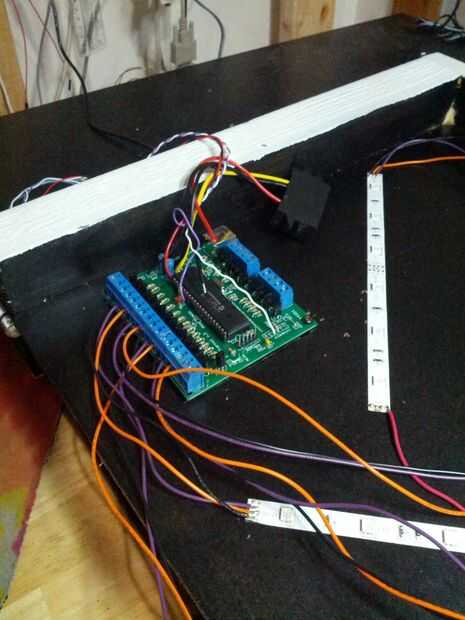

Cableado final: El sólo cableado izquierdo debe ser cableado la última tira de LED en el encadenamiento al controlador. Soldar algún cable de 3 hebras a la tira de LED y ejecutar el controlador, consulte el diagrama de pines del terminal. Deja una muy pequeña cantidad de holgura en el cable, si el cable proviene de la otra mitad del panel tendrá más holgura para que el panel puede doblar por la mitad. Corte 3-strand y tira de 1/8" de aislamiento e Inserte el bloque de terminal apropiado o inserte los cables por el mismo canal desde el otro lado del panel y apriete el tornillo de abajo.
