Gráfico 8 canal RGB LED paneles con Control DMX (6 / 8 paso)

Paso 6: Fije los cables y las interconexiones

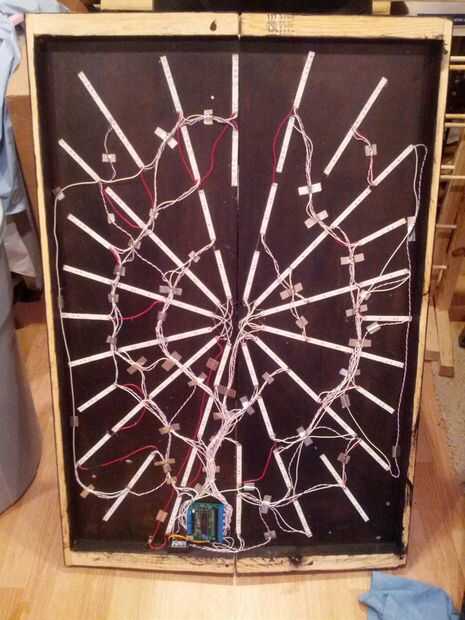

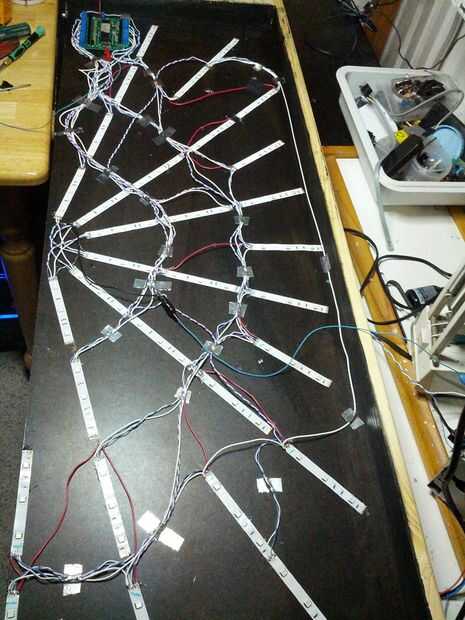

Asegurar los cables: Los cables deben fijarse a la tabla por lo que no obstruyen la luz proveniente de las tiras LED. Usé dos métodos.

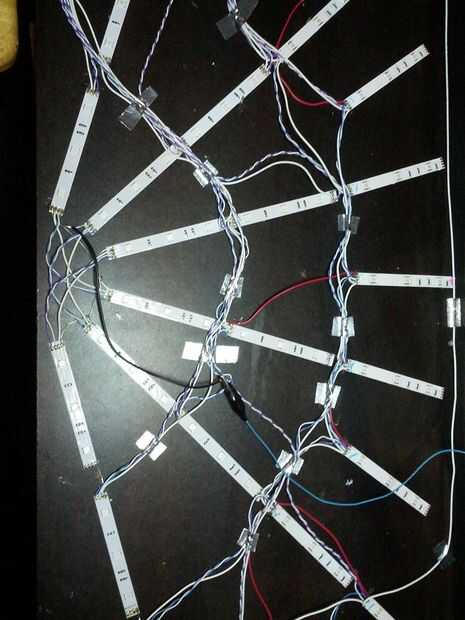

  1. Grandes haces de alambres, orificios de 1/16" se perforaron a cada lado del paquete y una pequeña atadura fue enroscada a través y asegurada firmemente.

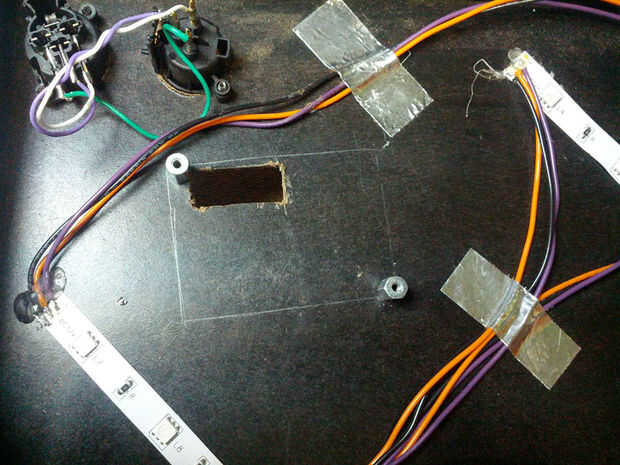

  2. Solo o unos pocos alambres fueron asegurados con un pequeño trozo de cinta adhesiva de aluminio, no todas las piezas a cabo así como esperaba una vez humedad y transporte llegó a ellos, por lo que recomiendo más ataduras de cremallera y cinta.

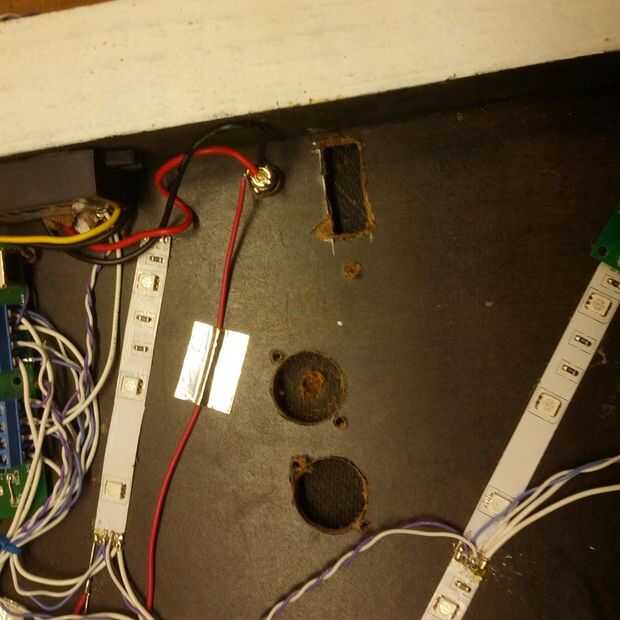

Interconexiones: Con todos los alambres de asegurado y conectado al controlador, la toma de corriente y cualquier Jack de datos (en este caso XLRs) encontrar un buen lugar para sus gatos y adjuntarlos. El XLR requiere agujeros de 7/8" y la toma del Monte DC panel requiere un agujero de 5/16".
