Paso 3: Construir y conectar el mezclador de grafito
![]()
![]()

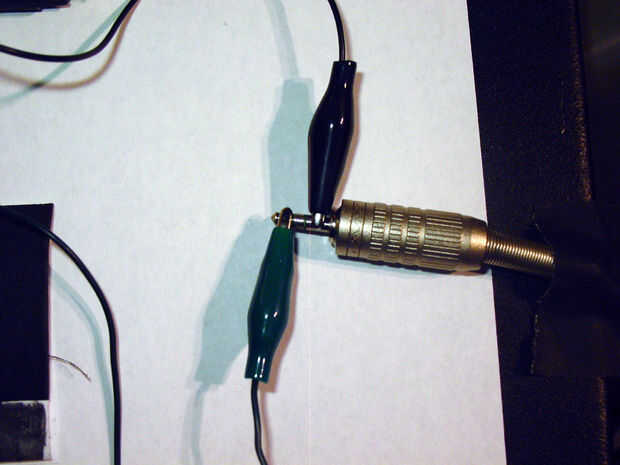

Tomar el lápiz y frote el grafito sobre el papel haciendo un rectángulo grueso, largo. Queremos que el grafito para conducir la electricidad, así que seguro que no decae. Se trata de su mezclador. Fijar un cable (blanco) a un extremo de su rectángulo. Puede que necesite cinta abajo los cables para que no se mueven. Conecte el extremo libre de ese cable a tierra en el protoboard. Toma otro cable (verde) y conectar el pin 3 de tu 7555 hasta la punta de la salida de audio/auriculares. A continuación, conecte el manguito de la toma a tierra en el protoboard (via cable negro).
Puede conectar el cable final (rojo) con cualquiera de las dos clavijas para diferentes resultados. Si conectas el cable al pin 5, el circuito juega siempre un tono constante. Si conectas el cable al pin 7, el circuito sólo reproduce un tono cuando el extremo libre del cable está en contacto con el grafito. La opción del pin 7 es generalmente más práctica, a menos que quieras un tono de pedal en el sintetizador.
