Grafito-controlados Mono Synth (4 / 4 paso)

Paso 4: Alimentar su sonido fabricación de circuito

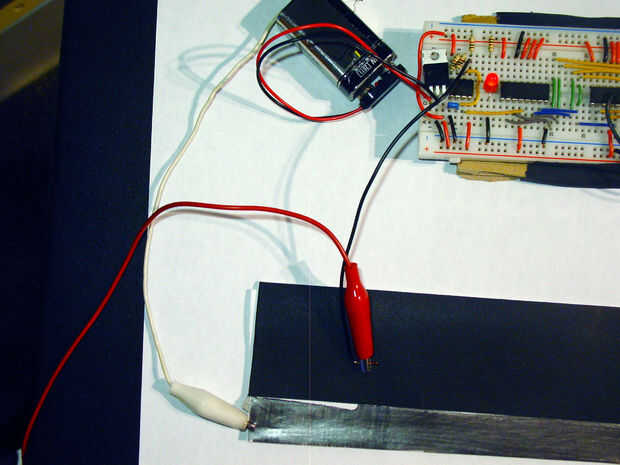

Asegúrese de que los carriles de tierra están conectados por puntos en común, y la tensión de rieles de voltaje común. Conecte el regulador de tensión en el riel de voltaje en el pin 3 (salida) y tierra carril en el pin 2 (tierra). El regulador de voltaje convierte 9V a 5V, que necesitamos para alimentar el circuito. Para alimentar tu circuito, conectar una batería de 9V a la entrada en el pin 1. Aunque no es necesario, debe utilizar un LED como un indicador para cuando el circuito está alimentado correctamente.

Para obtener sonido, asegúrese de que el mezclador está conectado a un altavoz a través de la toma de audio. Si no tienes esto, los auriculares funcionan bien. Usted tendrá que presione hacia abajo el alambre expuesto (uno rojo) para que la punta expuesta se conecta con el grafito. El grafito actúa como una resistencia variable. Al cambiar la distancia entre el alambre y el cable de control rojo, cambia la resistencia en ese pin (5 o 7), que cambia el tono del sonido!
