Gran escudo de prototipado Arduino (1 / 7 paso)

Paso 1: Materiales necesarios

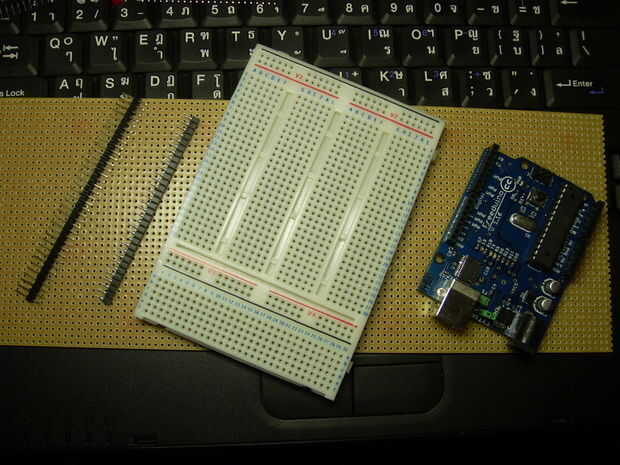

Piezas necesitadas.

Un tablero grande de prototipos
Una tira del zócalo de la cabecera
Una banda de cabecera del enchufe
Pernos del PWB (alambre es aceptable)
Placa perforada
Trozos de alambre
Un Arduino o clon.

HERRAMIENTAS
El pequeño generalmente es decir herramientas
Pinzas
Cortadores de
Soldadura de hierro
Pistola de pegamento
Sierra para metales
Taladro de columna o Dremmel
