Gran escudo de prototipado Arduino (4 / 7 paso)

Paso 4: Agregar los sockets (y alimentación)

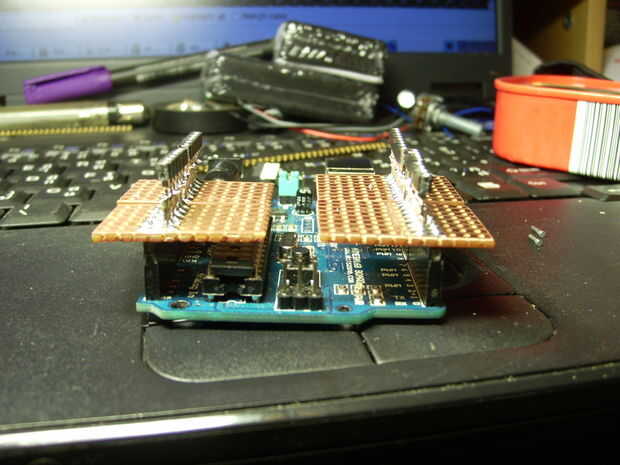

Los zócalos utilizan son demasiado cortos para empujar hacia arriba a través de la placa de prototipado tuve que extenderlas. He usado pernos de PCB pero supongo que podría usar algunas piezas cortas de cable en su lugar.

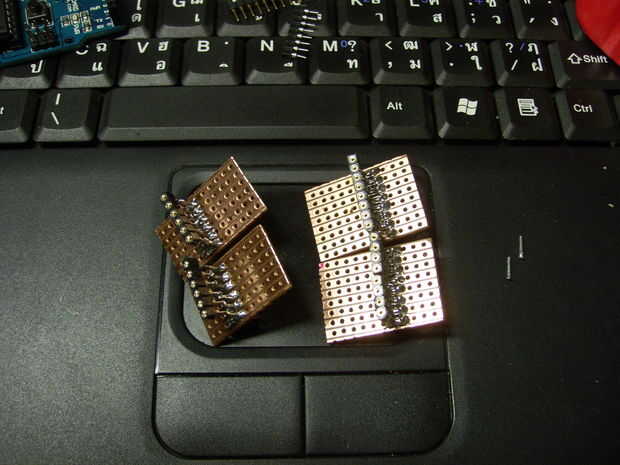

Pasadores de PCB están soldadas en lugar de un agujero en el interior de los conectores Arduino. Supongo que si tienes una placa de prototipos diferentes entonces tendrás que elaborar un acuerdo de separación diferentes. El pins poke para arriba de debajo, casi al revés de cómo están montados normalmente.

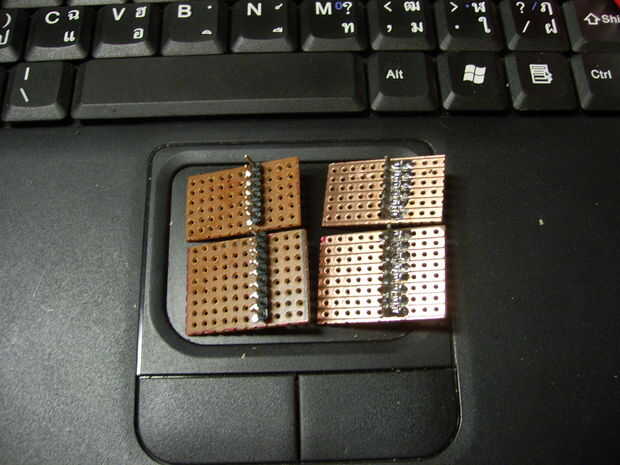

Luego se sueldan las tomas a la fila de pines a la altura necesaria para meter claramente a través de la placa de prototipos.

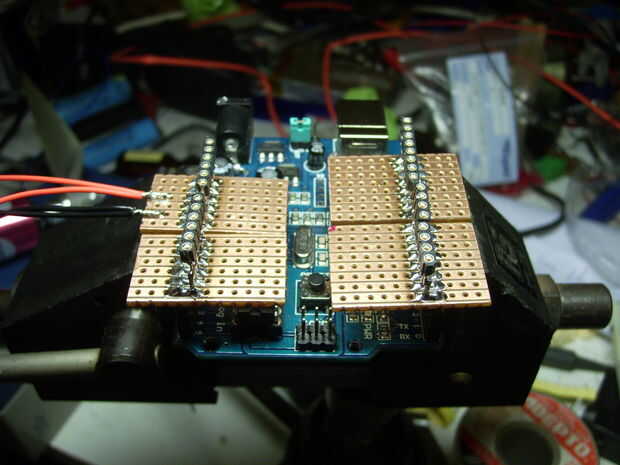

El poder para la placa de prototipado es suministrado por dos conjuntos de alambres soldados a los + 5V y GND pernos de los PCB de extensión listo para enchufar en la placa de prototipos en la etapa siguiente.
