Gran escudo de prototipado Arduino (7 / 7 paso)

Paso 7: en uso

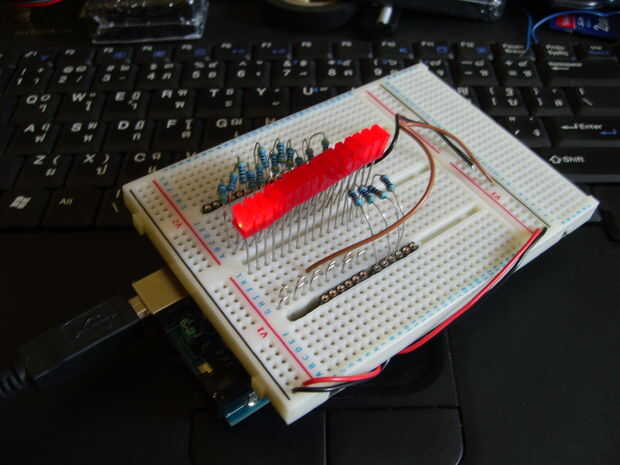

El tablero es lo suficientemente grande para un proyecto completo. Lo probé con un secuenciador de KITT LED que he estado tratando de conseguir trabajo durante algún tiempo. Ahora puedo volver a él sin tener que conectar todos los 16 LEDs.

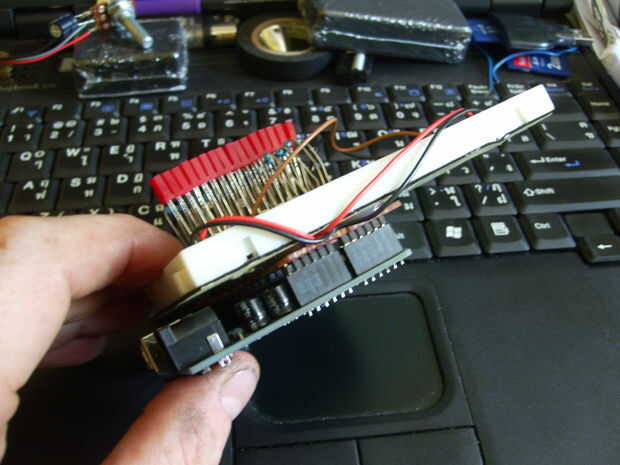

Porque he utilizado cuatro de extensión separada de PCB no es ningún problema de alineación y el gran escudo de prototipado Arduino puede Agregar y quitar con facilidad.

¿Lo habría hecho diferentemente ahora que termine?
Tal vez ampliando los conectores Arduino al exterior de los prototipos Junta habría permitido más ICs para usarse pero el tiempo lo dirá...

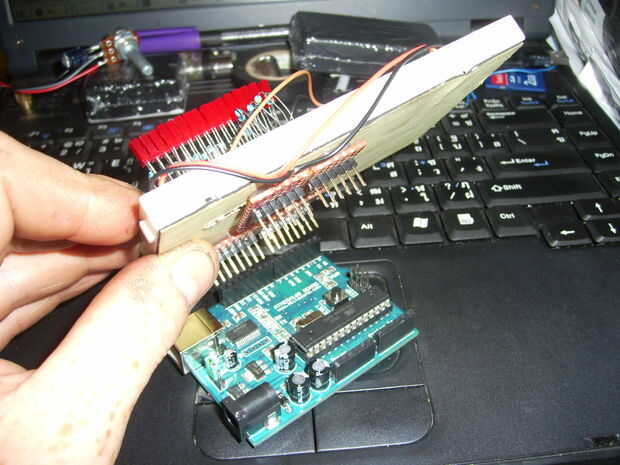

Al insertar un componente en la parte inferior de la Junta de puntas hacia arriba. Un día voy a ser incomodado para pegar algo en el fondo de apoyo a la misma altura que el Arduino.
