Paso 3: El árbol y cardán
Perfore dos orificios de unos 6mm (¼") desde un extremo del eje y exactamente enfrente de la otra. Estos agujeros deben ser sólo lo suficientemente grandes como para dejar los tornillos utilizados en el cardán para girar libremente pero con mínimo juego. Utilicé tornillos de #10-32 x ¾" y 3/16 agujeros perforados. Utilice una prensa del taladro si es posible y ser lo más preciso posible en conseguir estos dos orificios exactamente 180° aparte e igual distancia desde el extremo del eje.
Como se muestra en las fotos, cortar ranuras anchas desde el extremo del eje entre los agujeros para dejar espacio para el movimiento de las tuercas en los anillos de inclinación del cardán.
Para el aro interior del cardán, corte un anillo ancho de 12,7 mm (1/2") de un acoplamiento de PVC (nominal) 1½". Para el aro exterior del cardán, corte un anillo ancho de 19mm (3/4") de un acoplamiento de PVC (nominal) 2".
En el anillo interior, taladro dos avellanados agujeros exactamente 180° aparte, lo suficientemente pequeños para que los tornillos de #10 pueden enroscarse cómodamente en los agujeros. Perpendicularmente a estos agujeros, haga dos agujeros más en el mismo diámetro más grande utilizado por los orificios del eje.
En el aro exterior, taladre dos orificios exactamente 180° aparte, lo suficientemente pequeño como para que los tornillos de #10 pueden enroscarse cómodamente en los agujeros. Avellane los agujero en la parte exterior del anillo. Perpendicularmente a estos agujeros, haga dos agujeros más en el mismo diámetro más grande utilizado por los orificios del eje. Avellane los agujeros en el interior del anillo.
Montar el cardán en el eje como se muestra en la foto, usando las tuercas de fijación de nylon apretadas solo lo suficiente para reducir al mínimo cualquier juego lateral, pero sigue permitiendo el libre movimiento de los anillos. Compruebe que las ranuras del eje son lo suficientemente grandes para que las tuercas en el cardán no entren en contacto con el eje.

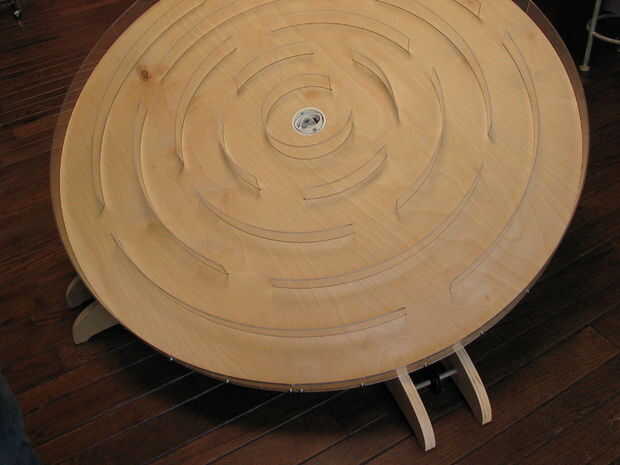

Quitar los aros del eje y empuje en el agujero en el tablero. Use maderas tornillos para fijar el anillo externo a la Junta.
Acople el cardán en el eje y prueba de que la Junta se mueve libremente en todas direcciones.
