Paso 3: Soldar los LEDs
Esta parte era bastante rematadamente aburrida.

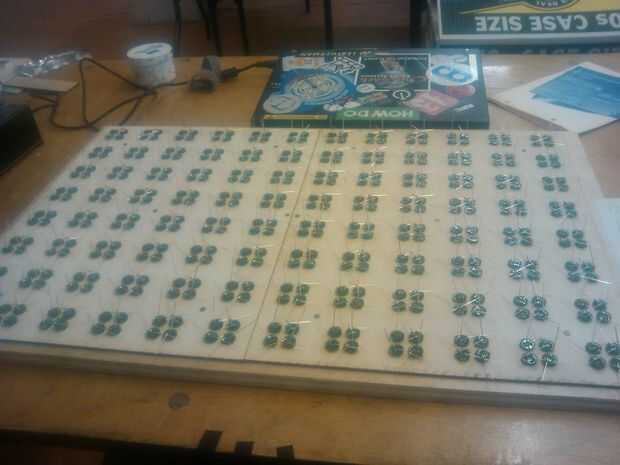

Puse 4 x LEDs en cada píxel. Entonces los soldados en un ring, con el positivo de una plegada a unirse al negativo de la otra. Los aspectos positivos de cada píxel fueron soldados a un resistor (330 ohmios) atado con alambre juntos (los píxeles están controlados por transistores NPN a tierra).
El cálculo de la resistencia vino de saber el voltaje y la reequired actual del LED, junto con la tensión de alimentación:
4 x 2.1V = 8.4V y 10mA a fluir. La resistencia debe caer 12V-8.4V = 3.6V y permiten una corriente de 0.01A a fluir.
V = I x R, que R = V / I = 3.6 / 0.01 = 360 ohms. 330 ohms fue el valor más cercano que tenía muchas, por lo utilizamos.
Un cable que se arrastra se ejecute desde el negativo de cada píxel. Esto fue controlado por los registros de turno para controlar a cada píxel.
Después de soldar 448 LEDs y 112 arrastre cables tiene esto muy aburrido. La próxima vez se construirá un PCB...
