Paso 4: Alambre para cambiar registros

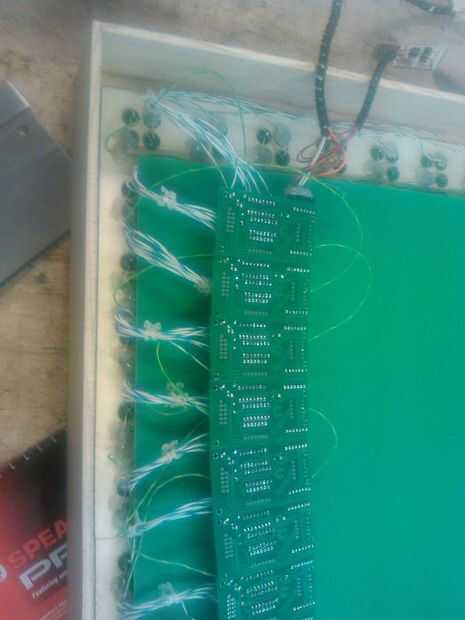

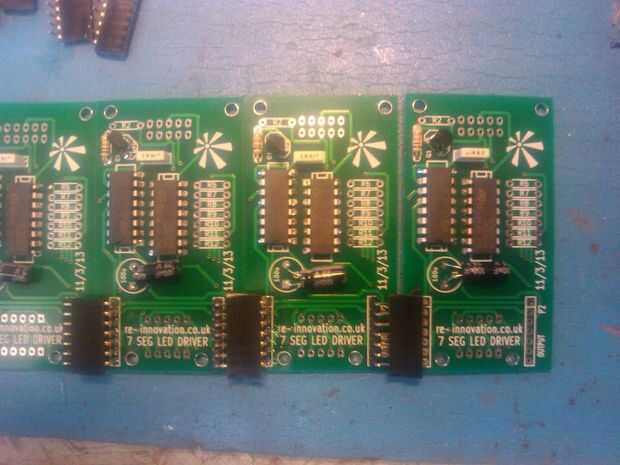

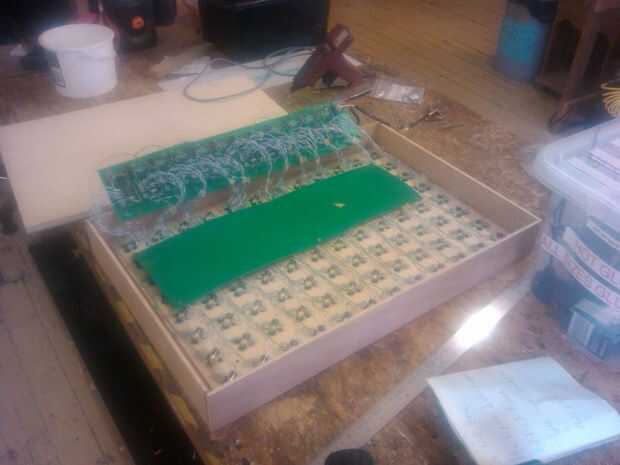

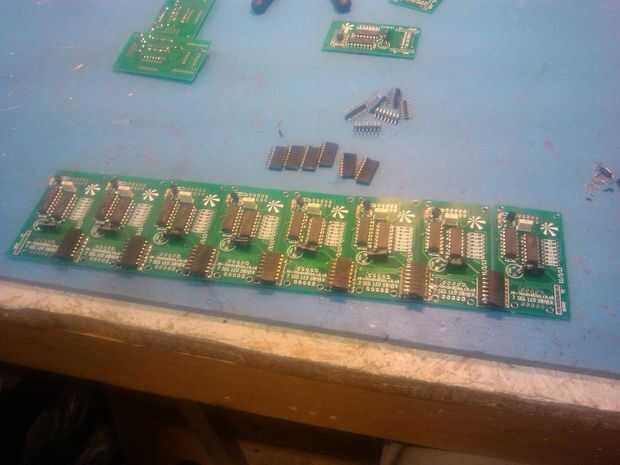

Usé una tabla de registro de cambio que vender como un kit para un display de 7 segmentos LED.
Esto está disponible aquí:
http://www.re-Innovation.co.uk/web12/index.php/en/...
Pero que es bastante básico y sólo utiliza el 74HC595 shift register y una matriz de trasistor UN2003 7 transistor NPN. El pixel final es controlado por un transistor BC548 NPN, para dar 8 salidas por junta.
Hay un montón más información acerca de cómo utilizar el registro de desplazamiento 74HC595 mediante el poder de google.
Iba a utilizar un microcontrolador compatible arduino, así que esto era muy útil:
http://Arduino.CC/en/Tutorial/ShiftOut

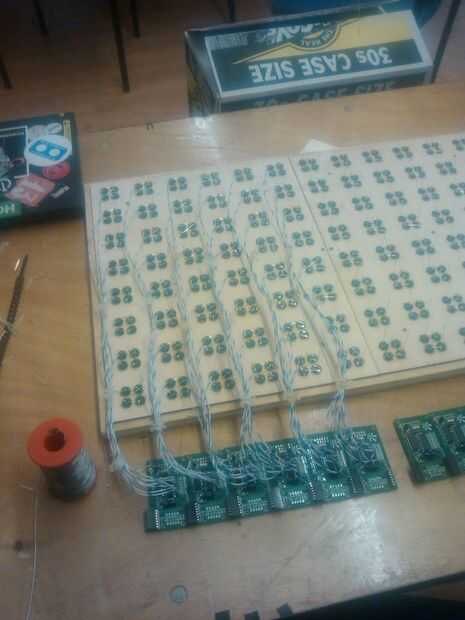

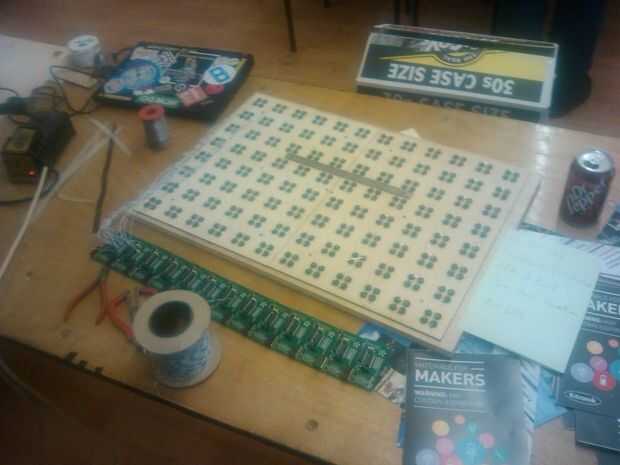

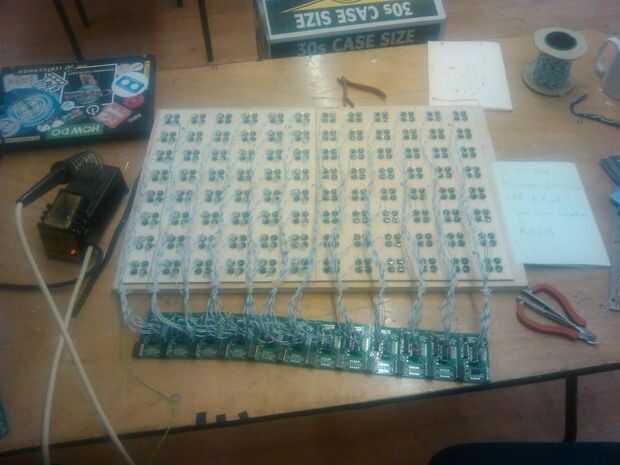

Necesitaba 1 tablero por columna, así que tuve que hacer 12 tablas que fueron vinculados en todas las series.
Une que cada tablero es + 12V, + 5V, GND, datos, reloj y cierre. Para controlar la salida que necesita del reloj de los datos en todas las 96 posiciones y luego ajuste el pestillo alto - cambia la pantalla completa al mismo tiempo.
Esto puede hacerse muy rápidamente.
