Paso 3: Crear las plantillas
Nos no construirá las plantillas elaboradas para facilitar la matriz LED construir capa para lograr la mejor alineación de los LEDs. Aquí, preferimos plantillas sencillas para ayudarnos ya que no queremos invertir demasiado tiempo construir las plantillas. Las alineaciones de LED no sea perfectas pero deben ser aceptables para el aficionado de nivel de entrada.

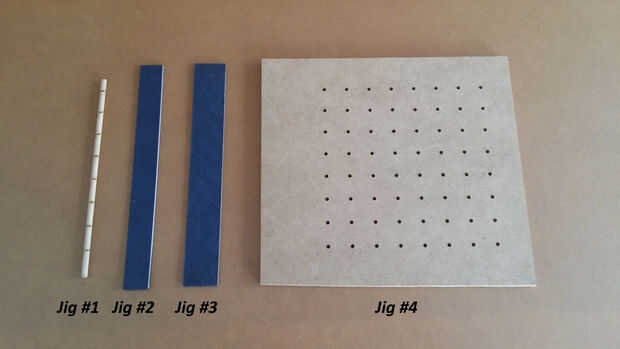

Plantilla #1 está hecho de un palillo desechable. Hemos utilizado un arco de sierra junior para crear ranuras recta finas 8 mm 18 apart. Asegúrese de que la profundidad de los surcos es el mismo tanto como sea posible.
Plantilla #2 es recorte de cartulina dura (alrededor de 1,5 mm de espesor). Utilizamos la cartulina de un calendario de escritorio desechado del forro. El tamaño es 175 mm x 16,5 mm.
Plantilla #3 también se recorte de cartulina dura (alrededor de 1,5 mm de espesor). El tamaño es 175 mm x 25 mm.
JIG #4 es un tablero de madera formado por una matriz de 8 x 8 con orificios de 18mm de diámetro que es dependiente en el tamaño del LED que va a utilizar. Esta plantilla asegura los LEDs uniformemente espaciados y alineados.
