Paso 5: Montaje parte 2 - completar la matriz de LED con el circuito de control
El siguiente video de YouTube muestra cómo montamos el control de la matriz de LED PCB y luego completar el módulo de matriz de LED y una prueba sencilla para coche utilizando el popular nivel de entrada Arduino UNO/Nano Junta.
Los siguientes son los principales pasos a seguir:

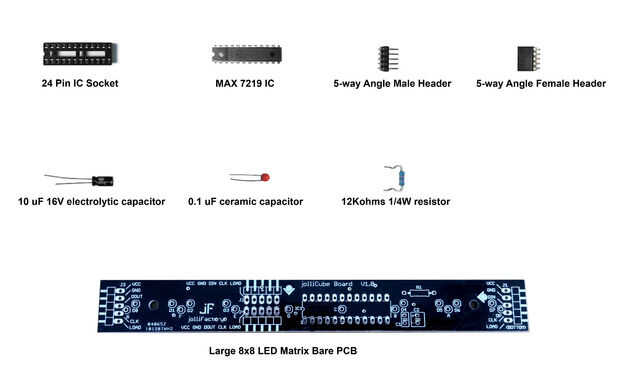

Paso 1 - soldadura 24 toma forma IC a IC1 de PCB.
Paso 2 - soldadura condensador electrolítico de 10uF a C2 de PCB.
Paso 3 - condensador de cerámica 0.1uF la soldadura a C1 de PCB.
Paso 4 - resistencia de soldadura 12K ohmios para R1 de PCB.
Paso 5 - piernas ajuste de la resistencia en R1 y condensadores en C1 y C2 de PCB.

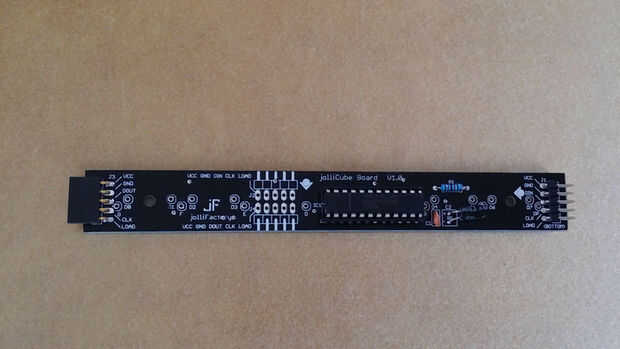

Paso 6: Inserte MAX7219 IC a zócalo del IC en el IC1 de PCB.
Paso 7 - soldadura cabecera 5 vías hembra ángulo J1 de PCB.
Paso 8 - cabecera de 5-vías macho ángulo soldadura J3 de PCB.

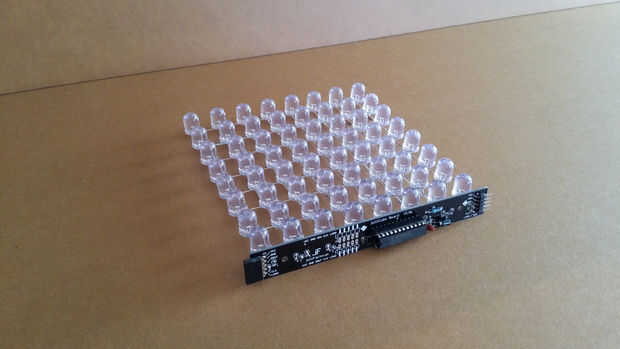

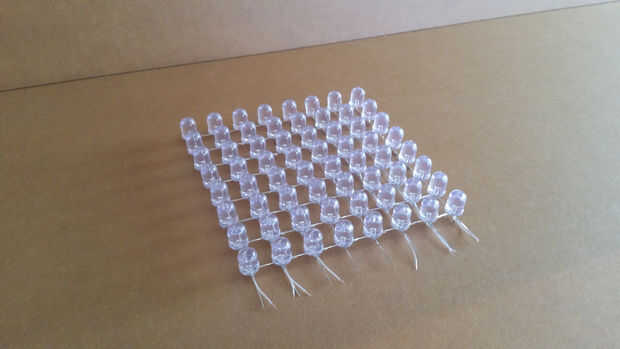

Paso 9: ajuste la pierna 5 de ánodo de LED de la matriz de LED 8 x 8 a alrededor de 10mm (este valor es dependiente de exigencia y preferencia personal) fuera de la fila de cátodo como se muestra en la foto de arriba. Esto es necesario como el IC MAX7219 es justo debajo de la pierna de este ánodo una vez que introduzca la matriz de LED en el PCB para soldar.
Paso 10 - posición de las piernas de ánodo de LED Matrix a los orificios de la almohadilla como G, F, E, D, C, B, A y DP de izquierda a derecha con los LEDs apuntando hacia usted.
Paso 11 - soldadura todas las patas del ánodo a la PCB (coloque objetos adecuados como lápices como guías entre la fila más baja del cátodo y la placa para apoyar la matriz de LED a una distancia constante de la PCB).
Paso 12.-Inserte los cables de fila de cátodo a los orificios de la almohadilla como D0, D1, D2, D3, D4, D5, D6 y D7 y luego soldarlos a la placa (Asegúrese de que los cables a D1/D2 y D5/D6 pad agujeros son correctos).
Paso 13 - piernas de compensación el ánodo y cátodo cables debajo de la PCB.
Paso 14 - prueba el circuito después de soldar cada matriz de LED de la capa (véase la sección siguiente para más detalles en la prueba).
Paso 15 - Repita los pasos 1 a 14 para completar todas las capas de la matriz de LED de las PCB de la soldadura.
