Gran pantalla de matriz de LED 8 x 8 (6 / 8 paso)

Paso 6: Prueba de matriz LED

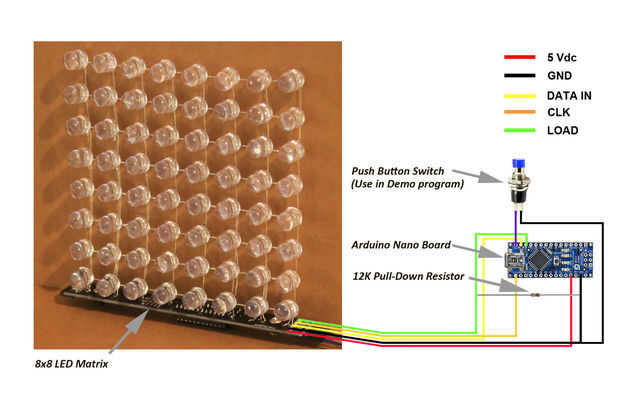

Utilizamos un Arduino Nano cargado con nuestro programa de prueba de matriz de LED para la prueba. Ver la foto de arriba para conectar el Arduino Nano a la matriz de LED PCB. Descargar el programa de prueba a continuación y proceder con la prueba. Usted debe ver que las filas de la matriz LED encendido fila por fila a partir de la fila superior. La prueba es repetida después de que se encienden todas las filas.

Tenga en cuenta que el botón conectar no se utiliza aquí. Se utilizará sólo para nuestro ejemplo de demo en el siguiente paso.

Haga clic aquí para descargar el programa de prueba
