Paso 3: Los controles
Mientras que investigar las opciones para la fuente de calor, hablamos de la posibilidad de poder a las áreas específicas de calor de la cama vacío para reducir el consumo de energía cuando acogiendo diferentes tamaño de piezas de trabajo. Como originalmente habíamos planeado utilizar alambre de nicchrome, esta capacidad habría sido limitada a poder encender tal vez dos longitudes diferentes de nicrom a dar la mitad y plena potencia de forma similar a una rejilla para cocinar. Con nuestra opción de fuente de calor esté una gran variedad de focos dispuestos en filas y colomns tenemos mucho mayor flexibilidad en términos de control de ambas zonas de la cama vacío reciban calor y cuánto. Sin embargo, esta mayor flexibilidad hace que el sistema de control más complejo ya que ahora requiere relés Encienda las filas y colomns y un sistema de control de fase de AC para regular cuánto alimentación el recibe toda serie de red.
El sistema de control se compone de seis componentes principales: frontal montaje de paneles, microcontrolador PCB, PCB de control de fase AC, fila relé PCB, Colomn relé PCB y Asamblea de Triac por vacío y calor.

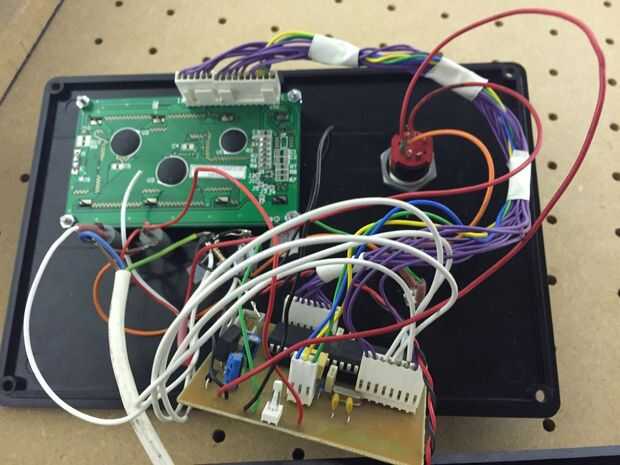

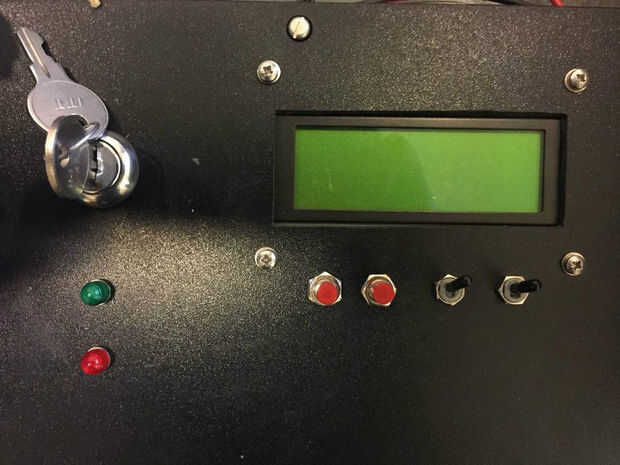

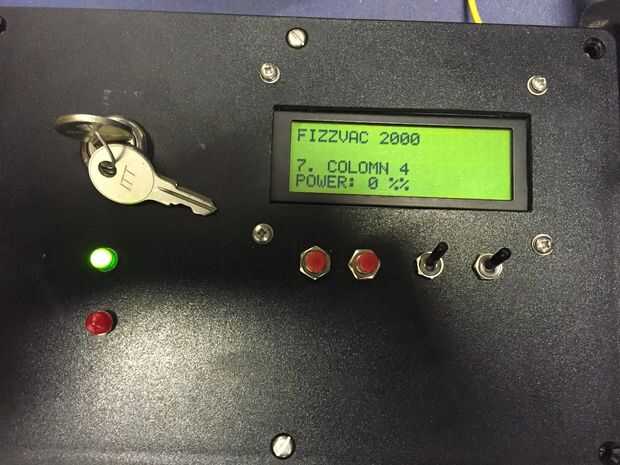

El montaje del panel frontal se realiza arriba de un PCB montado matriz LED correspondiente a cada elemento de calefacción de la matriz, un LCD alfanumérico para estado del sistema, una llave para activar la máquina, un botón de parada de emergencia e interruptores para seleccionar los diferentes patrones de calefacción disponibles.
El microcontrolador PCB contiene un dispositivo Atmega644 que ejecuta el firmware personalizado escrito en C para el control de la máquina. Este PCB tiene entradas de los interruptores del panel frontal, sensor de temperatura dentro de la matriz de calefacción y sensor de presión en el lecho vacío. Salidas de señales digitales para cambiar la fila, columna y vacío relés y una salida PWM para control de energía de la calefacción. La pantalla LCD de estado también conducida por el microcontrolador.
ADVERTENCIA: Los siguientes componentes de conectan directamente a corriente alterna de 240 v.
El control de fase AC PCB la salida PWM del microcontrolador y desencadenar impulsos a la línea de CA a un interruptor Triac, controlando el punto durante el ciclo de AC cuando el Triac dispara es posible regular la cantidad de energía se suministra a la carga, en este caso la matriz de calefacción.
El columna relé PCB consiste en seis relés electromecánicos, impulsados por las señales digitales desde el microcontrolador, energía del interruptor cinco a las filas de la matriz de calefacción y un sexto interruptores de potencia a los ventiladores de refrigeración.
El relé de fila que PCB tiene siete relés electromecánicos de microcontrolador que interruptor el neutro a las filas de la matriz de calefacción, también contiene un sensor de temperatura para monitorear la temperatura dentro de la matriz.
La Asamblea del Triac se compone de dos relés de estado sólido aisladas por opto triac, estos están clasificados en 20A, CA 240V y controlan la potencia de los ventiladores de aspiración y la matriz de calefacción.
