GRANDE de Arduino microcontrolador enorme (1 / 11 paso)

Paso 1: Partes y materiales que necesitará

Aquí es lo que necesitarás:

  • ea 2. 16 "x 12" 5mm verde/hoja de acrílico gruesa
  • 7 "x 4" 6mm blanco hoja de acrílico gruesa
  • ea 2. 12 "x 12" 6mm grueso negro acrílico cheet
  • Pintura de arte de acrílico blanco
  • Pintura de arte de acrílico negro
  • Arduino Uno
  • ScrewShield para Arduino
  • 28 tomas banana de ea.
  • Los enchufes tipo banana
  • Alambre trenzado
  • Panel mount USB A conector B
  • Interruptor, baterías y soporte de pilas AAAx4
  • Timbre u otro botón interruptor momentáneo con espaciamiento de 58mm orificios de montaje
  • 4 ea. panel rectangular montaje LEDs 7,75 mm x 5.3 mm, tres amarillo (L, TX y RX), una verde (encendido)
  • tuercas y tornillos (1", 3/4" y 1/2") 4-40
  • Armario de rosca Loctite
  • Cautín y soldadura
  • cortador del laser

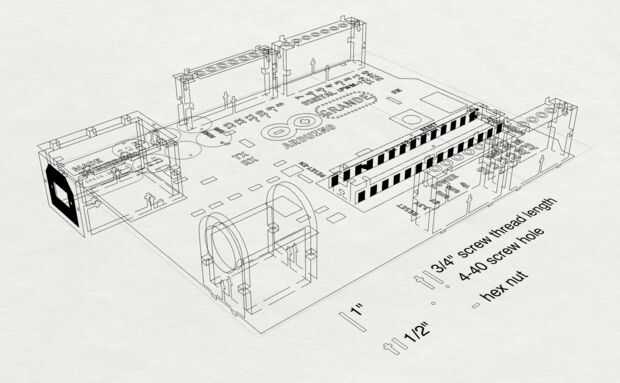

Nota: Los dibujos en el paso siguiente están diseñados para montar estas piezas exactas, que tal vez necesite medir y redactar algunos tornillo orificios de montaje si usted fuente de diferentes partes.
