Paso 9: Selección de componentes y soldadura más
Una vez que los cables han sido soldados en su lugar, debe determinar cuál es el valor de los componentes son necesarios. Tiene que haber algún valor de aislamiento resistente desde el adaptador, así como de aislamiento DC.

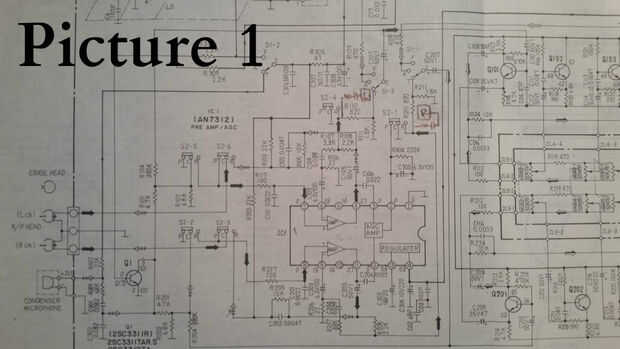

Para probar qué valores son necesarios, comprobar qué resistencias son procedentes de su preamplificador de cassette. Mina fue 2.2KΩ. Es un gran punto (ver figura 1).
Ejecutar el generador de funciones a través de su adaptador de bluetooth luego a través de su adaptador de cassette (lo hice para que mi señal tendrían la misma amplitud desde el adaptador de Bluetooth).
Comparar la salida de su entrada en el osciloscopio. La amplitud de las dos señales deben ser tan cerca como sea posible mientras que teniendo algún tipo de aislamiento resistente.
Después de probar he seleccionado 22Ω resistencias con capacitores μF 10. Empecé con el 2.2KΩ como se mencionó anteriormente, sin embargo, que atenúa la señal demasiado. Terminé cayendo hasta los 22Ω como se ha dicho.

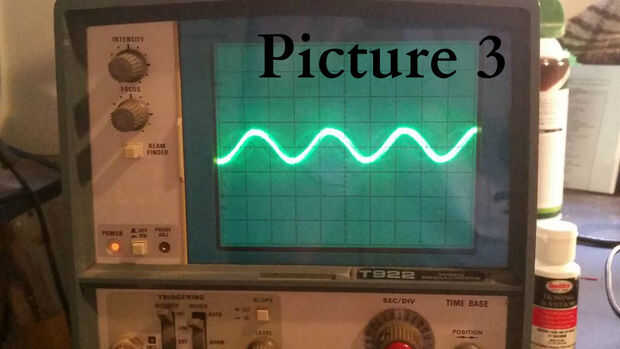

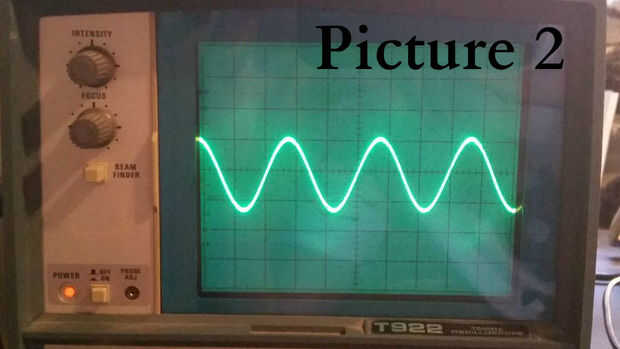

La salida normal de mi preamplificador es alrededor de 0.4 v p-p (ver figura 2). Con mi resistencia 22Ω sólo bajó a alrededor de p 0.35v-p (ver figura 3). Después de probar hacia fuera, es más de lo suficientemente audible como para mí.
El condensador de 10 μF será crear un filtro de paso alto. Sin embargo si observas que estás perdiendo una respuesta de graves, aumentar el valor de la tapa y usted debe ser fino.

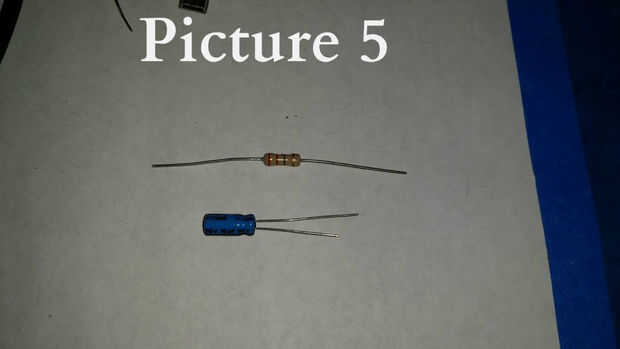

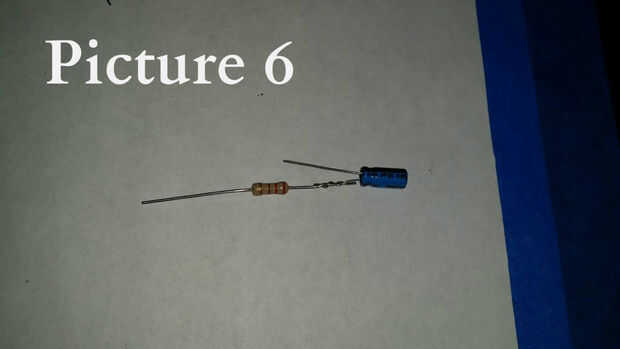

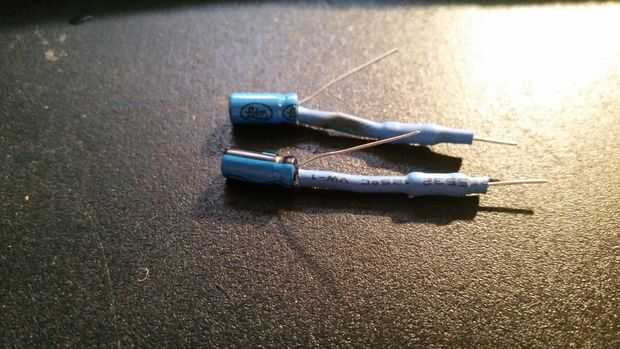

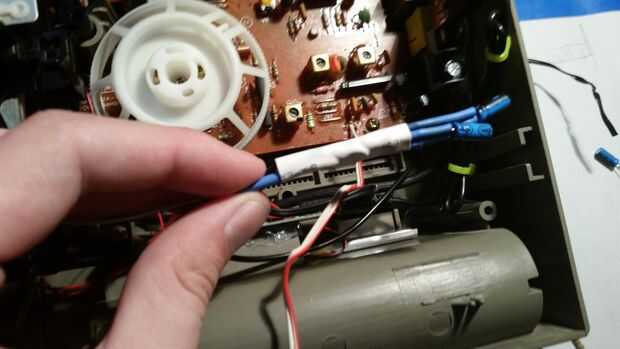

Una vez que se seleccionan los componentes, tiempo de soldadura y termo retráctil (ver cuadros 4, 5 y 6).

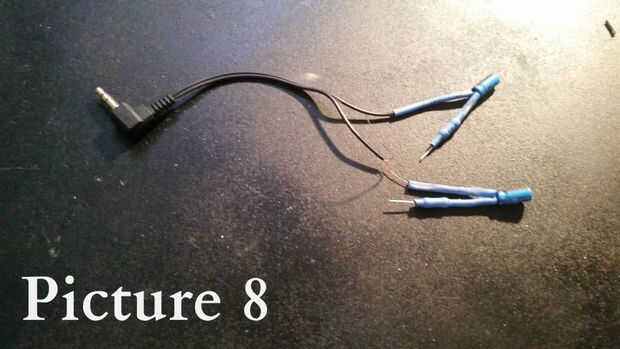

Usé al 1/8"(3,5 mm) conector del adaptador de cassette para soldadura todos estos juntos (ver figura 8). Si usted está teniendo problemas con suelda estos cables como yo lo hice, trate de quemar el aislamiento interno (es generalmente de color) con un mechero. Funciona de maravillas!
