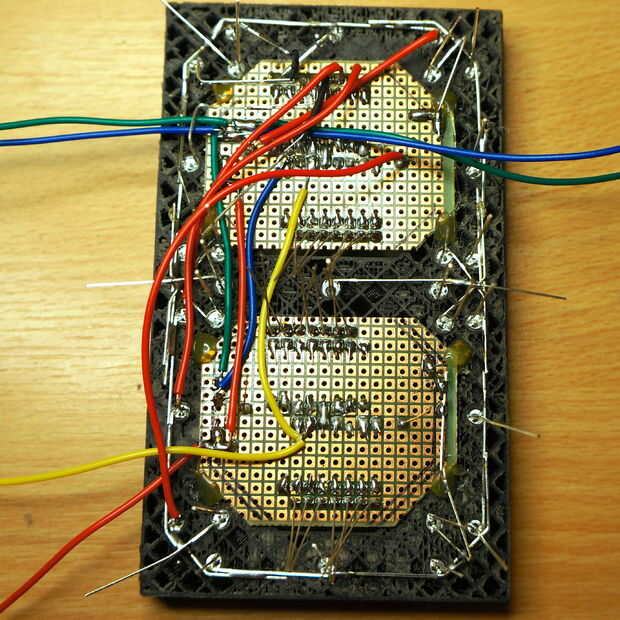

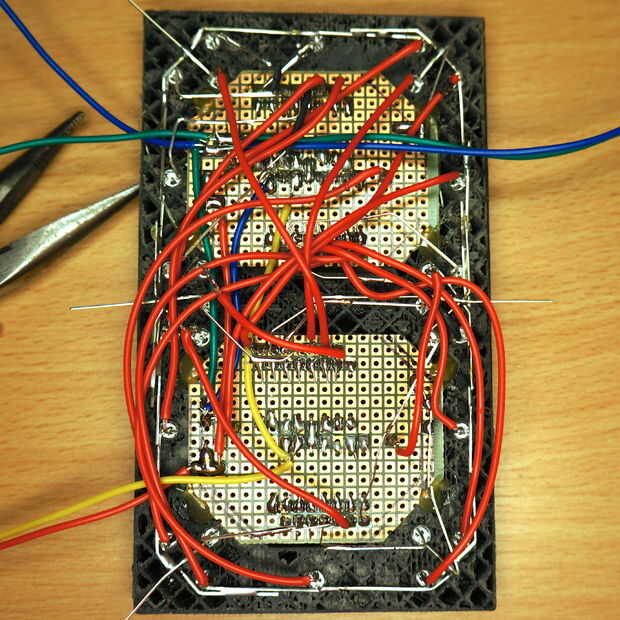

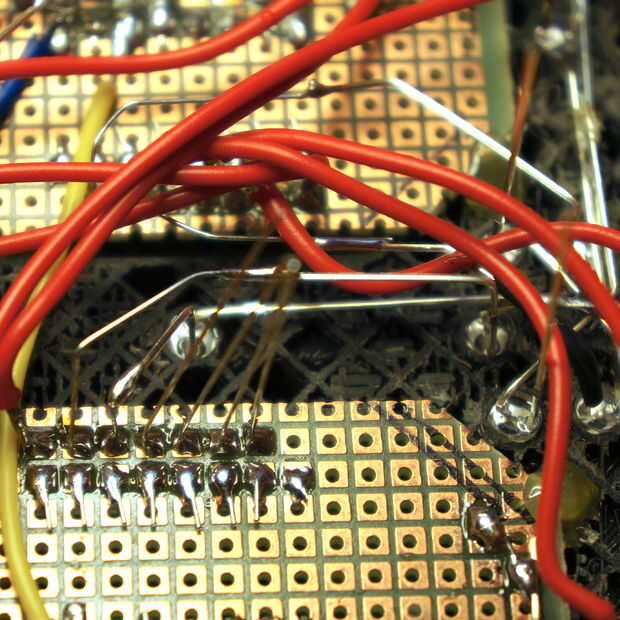

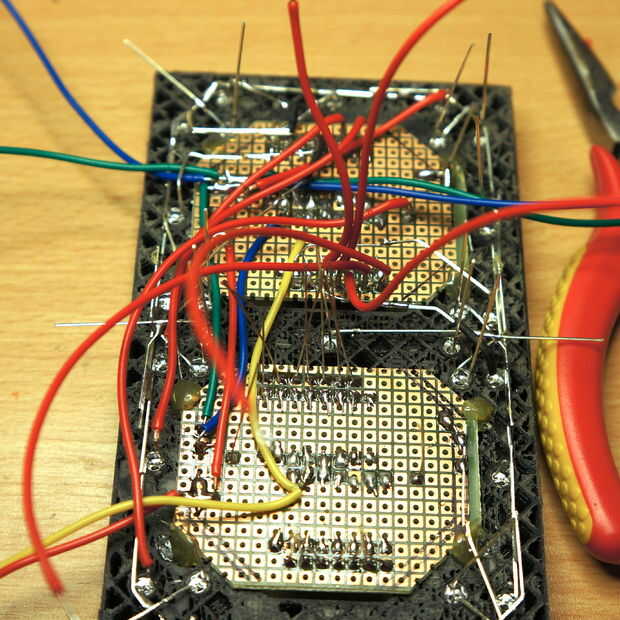

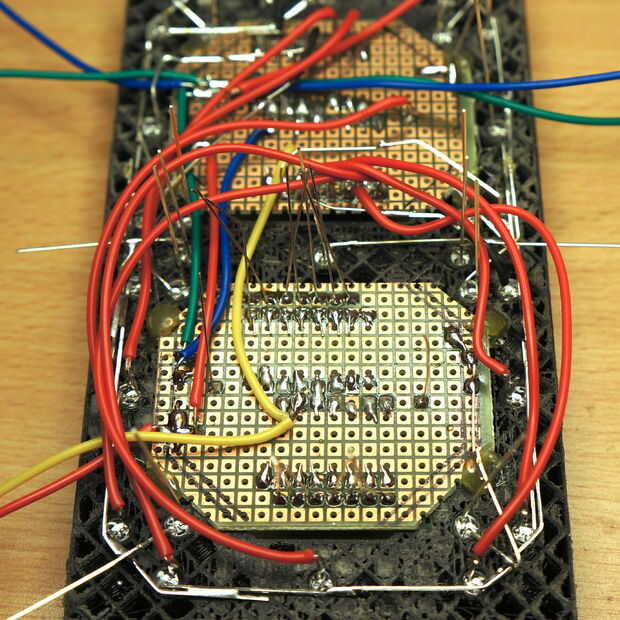

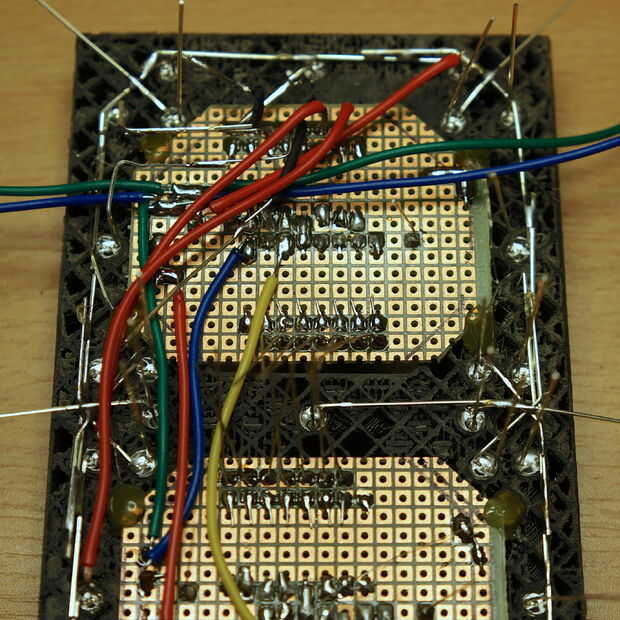

Paso 9: Cable de LED

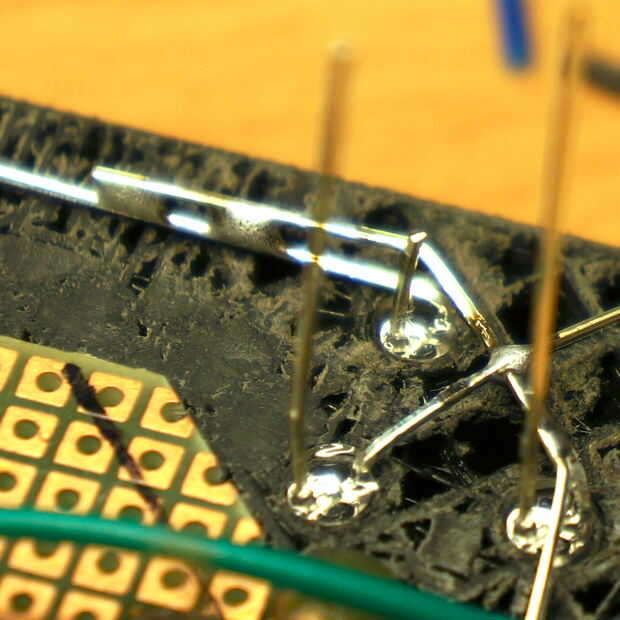

- 2 LED 5 LED de la soldadura directamente a la resistencia de 2 a 5
- poner un trozo de tubo sobre la cabeza de la resistencia 3 Si crees que podría tocar algo del encogimiento del calor

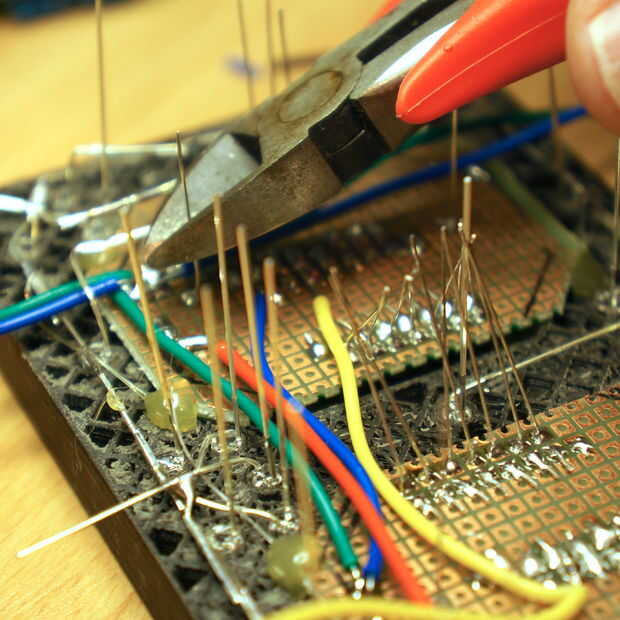

- cortar el conductor de resistencia 1 corto
- Corte el cable del LED 1 corto

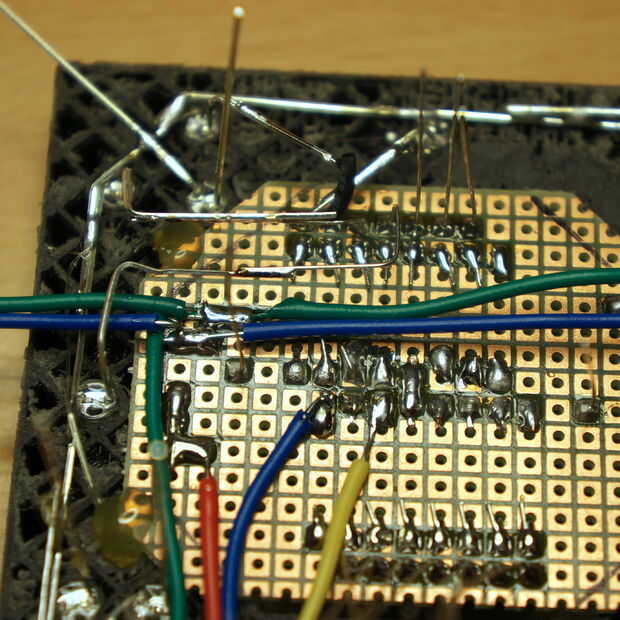

- soldar un cable de resistencia 1 LED 1
- Puede conectar directamente resistencia 6 a 6 LED. Podría ser necesaria un tubería del encogimiento del calor
- Corte el cable de resistencia de 7 y 8 corto
- cortar la cabeza de 7 LED y 8 corto
- soldar un cable de resistencia de 7 a 7 LED y de resistencia de 8 a 8 LED

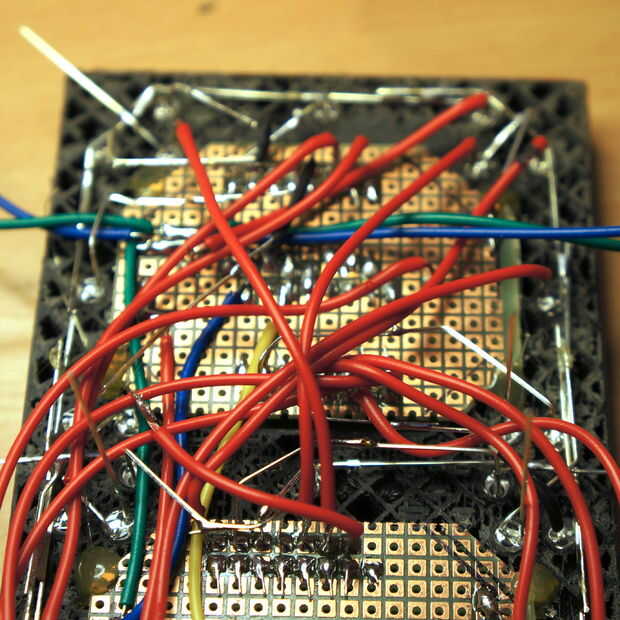

LED 9 a 16
- soldar un alambre de resistencia de 9 a 9 LED. Deje todo el LED
- soldar el cable de resistencia 16 a la cabeza de LED 16
- soldar el cable de resistencia de 15 para el cable de LED de 15. Tubería del encogimiento del calor puede ser útil
- Corte el cable de resistencia de corta de 10-14
- soldadura de 5 cables a la resistencia de 10 a 14
- Suelde los 5 cables a su LED

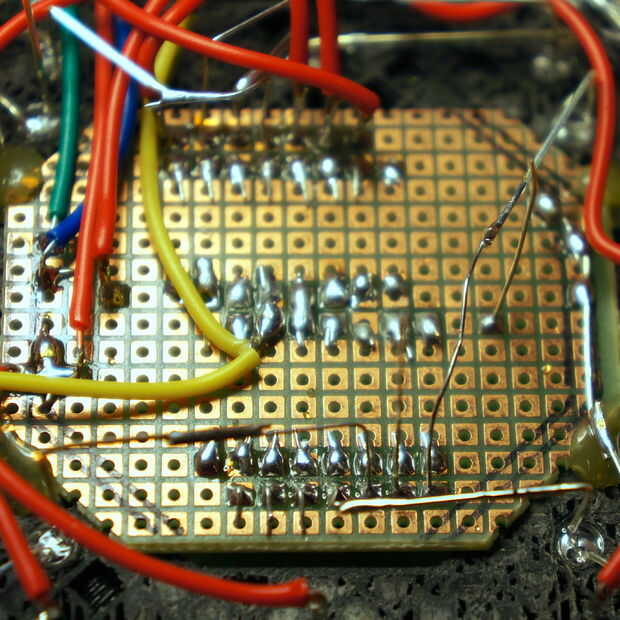

LED 17 a 24
- cortar los cables de resistencia 17 y 17 LED corto
- soldar un cable de resistencia 17 a 17 LED y de resistencia de 18 a 18 LED
- soldar el cable de resistencia 20 al cable del LED 20
- soldar el cable de resistencia 19 sobre los cables de 20 para el cable de LED de 19
- Conecte el cable de resistencia de 21 el de 21 LED
- Corte los cables de la resistencia y LED 22, 23 y 24 corto
- la soldadura de los alambres de resistencias 22, 23 y 24 a LED 22, 23 y 24

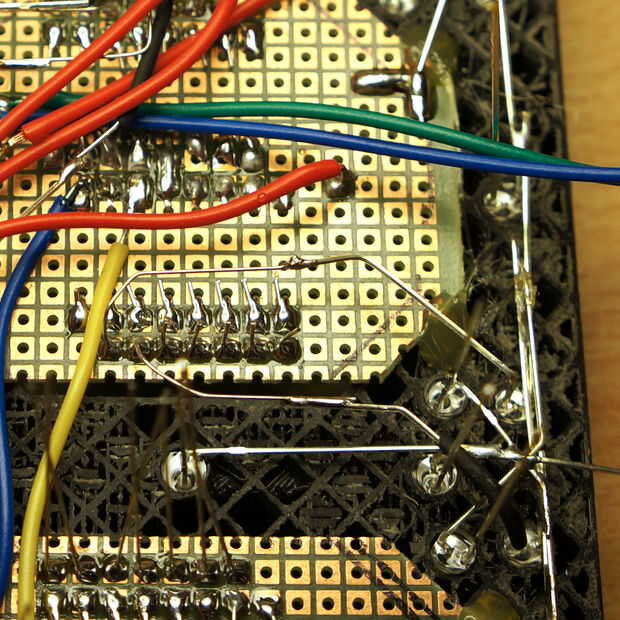

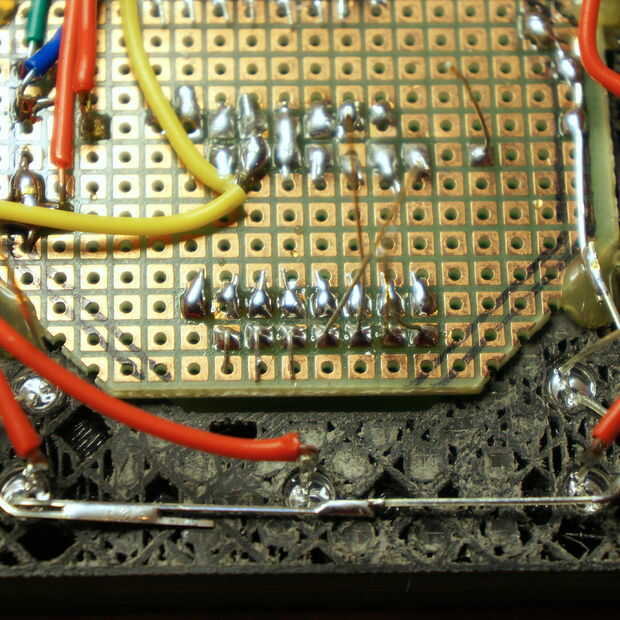

LED de 25 a 29
- cortar los cables de resistencia 30, 31 y 32 corto
- doble los cables de resistencia 30, 31 y 32 del camino. No los necesitamos.
- Conecte el cable de resistencia de 29 la de 29 LED
- Conecte el cable de resistencia 28 la de 28 LED
- También conecté el cable de resistencia 26 al plomo de 26 LED, pero mediante un alambre también podría ser una buena idea
- cortar los cables de la resistencia y LED 25 y 27 corta
- soldar un alambre de resistencia de 25 a 25 LED
- soldar un cable de resistencia 27 LED 27
