Paso 12: Conecte los dígitos

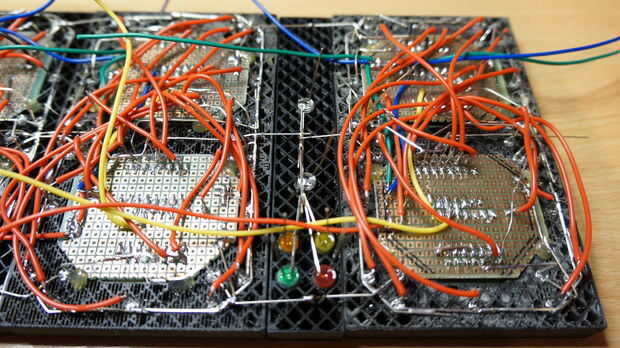

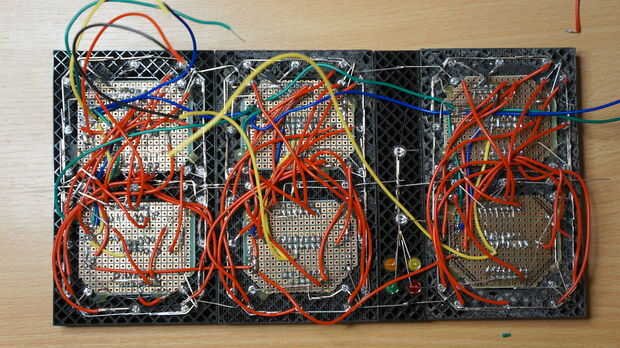

- Cuando todas las piezas son impresas y wired putt los dígitos en el orden correcto: 2 dígitos, los puntos de separación y 2 dígitos otra vez.

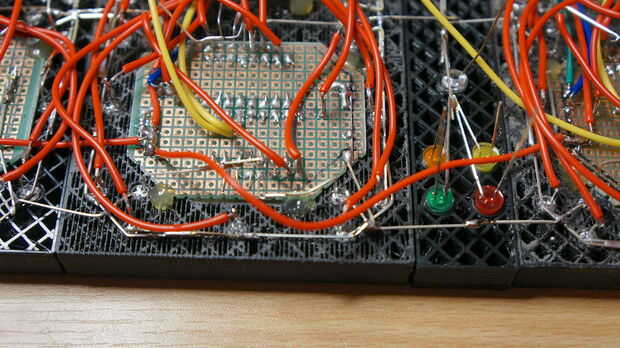

- Ahora podemos soldar el suelo conduce el LED que lleva palillo hacia fuera, junto con la tierra desde el dígito al lado.
Conecte los cables de

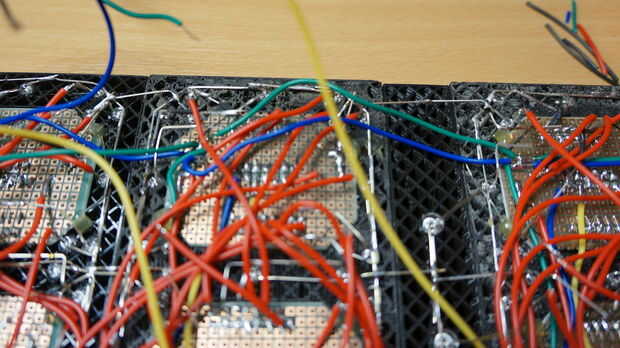

- Primero conecte los alambres verdes en la parte superior junto con los alambres verdes del dígito al lado
- Lo mismo para los cables azules
- Hacer esto para todos los dígitos

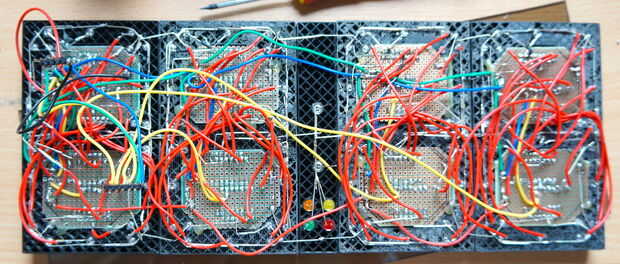

- También conectar todos los cables de alimentación (rojo) de todos los dígitos
Adición de encabezados
Para hacerlo un poco más fácil ordenar todos los cables hacia fuera utilizan encabezados para los cables
Soldado en cabeceras masculinas a los dígitos. Los soldados es por este orden:
- azul
- verde
- yellow4
- yellow3
- yellow2
- yellow1
