Paso 13: Conexión PCB
Para establecer una conexión entre Arduino, el módulo de bluetooth y las cifras, he añadido un PCB más. Este PCB es también un espacio adicional para las resistencias para los 6 LED que están entre los dígitos, el zumbador, el pulsador y las resistencias para el divisor de tensión para los datos que el módulo de bluetooth.
El divisor de voltaje sólo es necesario cuando su módulo bluetooth 3, 3V en lugar de 5V. Si usted puede tomar 5V en el RX de su módulo bluetooth, pueden olvidar las resistencias de 10k y 20 k y hacer una conexión directa a través de la Junta.
Usé un perfboard estándar de 7 x 5 cm. Esto da más que suficiente espacio para todas las partes.
El botón de
Arduino utiliza el mismo puerto serial para el módulo bluetooth en cuanto a la programación de Arduino. Normalmente se necesita desconectar el módulo de bluetooth antes de subir un nuevo dibujo. Para hacerlo más fácil he añadido el botón que se desconecte el cable bluetooth cuando se pulsa el botón. Para subir un nuevo dibujo yo simplemente presione el botón mientras está cargando el equipo.
Llenar el perfboard

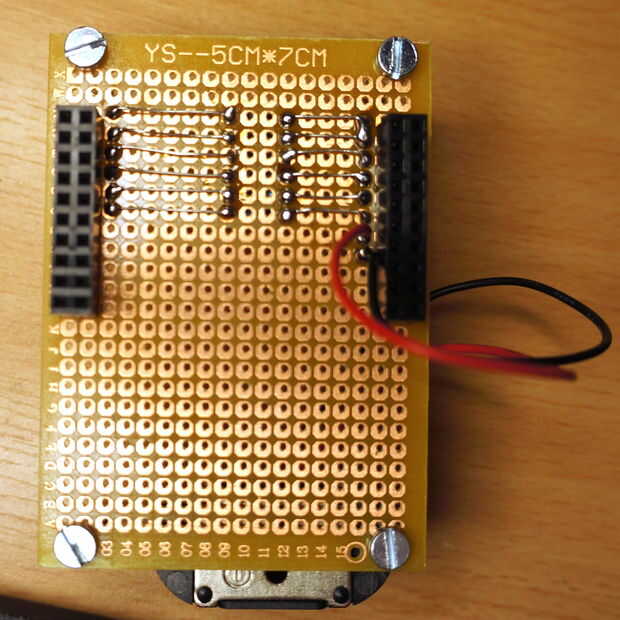

- Primero puse los headers hembra (esto es opcional. También puede soldar los cables directamente a la Junta) utiliza dos cabezales de 2 x 12 2 x 11 es bastante grande. Las dos cabeceras son en los lados opuestos uno del otro y un agujero desplazado.

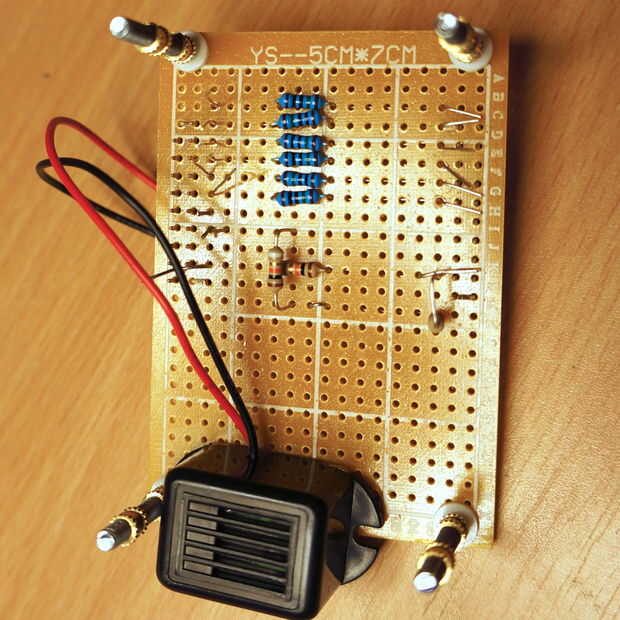

- Poner en las resistencias para el LED entre las cabeceras. La parte superior dos resistores están conectados en el lado de Arduino.
- Soldar las resistencias en ambos lados a los encabezados.
- Conecte todos los encabezado de pasadores que están al lado de uno.

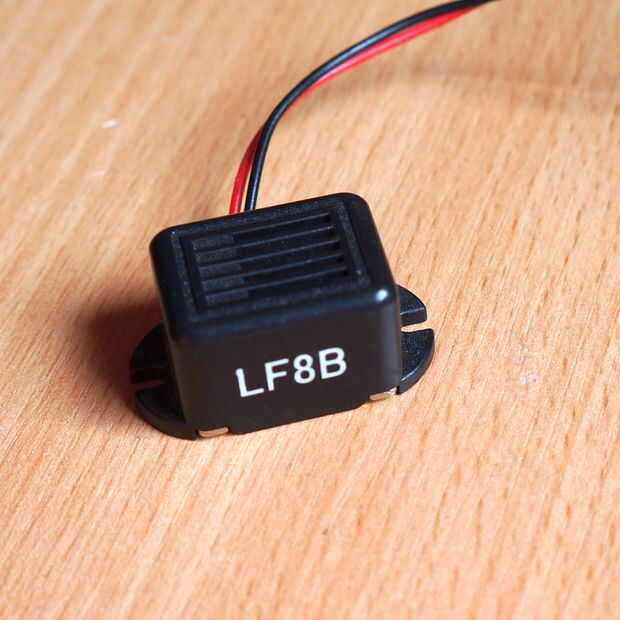

- Suelde el cable rojo (positivo) de la alarma a la cabecera de la sexta en el lado de arduino
- Suelde el cable negro (masa) de la alarma al séptimo pin de encabezado en el lado de arduino

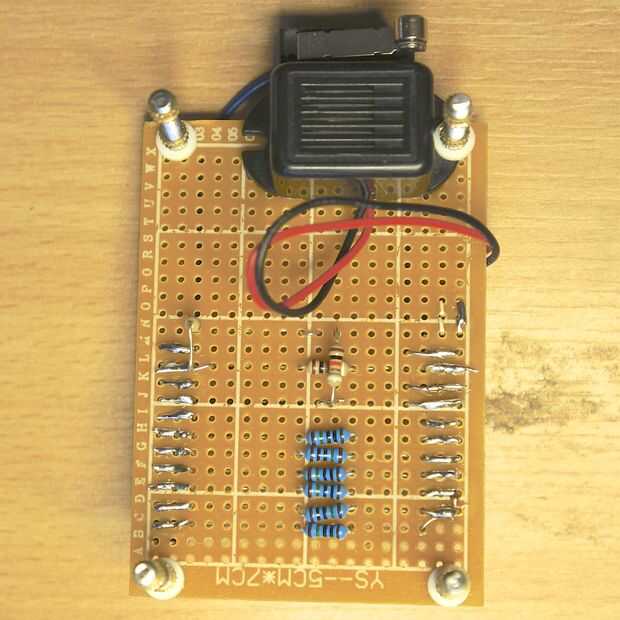

- Poner la resistencia de 20 k lejos de las cabeceras en el perfboard
- Soldar un cable desde el suelo (séptimo pin de la cabecera) a un lado de la resistencia de 20 k
- Hacer una conexión desde el pin tho el encabezado en el otro lado
- Soldadura al otro lado de la resistencia al pin header nueve
- Solde un resistor de k 10 de perno encabezado nueve en la cabecera el otro lado

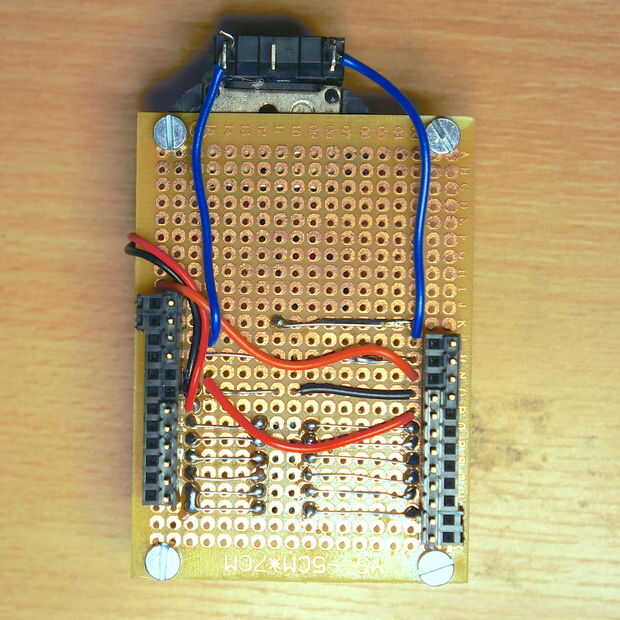

- Un alambre del perno encabezado ocho en el lado de arduino sobre el cable de tierra al pin 7 en el otro lado de la soldadura
- Pegué un micro al lado del zumbador

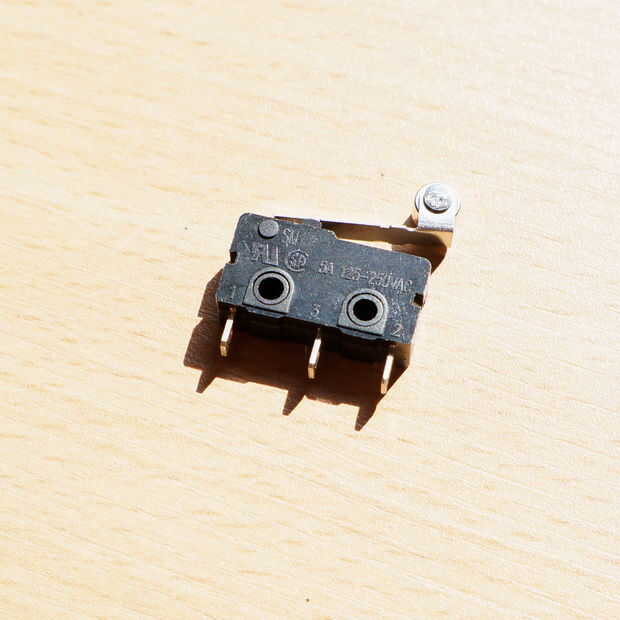

- Soldar un cable del pin 10 del arduino lado el interruptor (o otro botón que se encuentra normalmente en)
- Suelde un cable desde el otro lado del interruptor al pin 11 del otro lado
- Conectar once en el lado de arduino al pin 9 del otro lado
