Paso 17: Alambre todo juntos

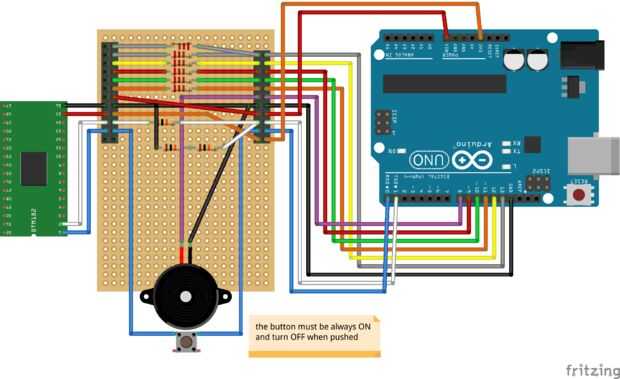

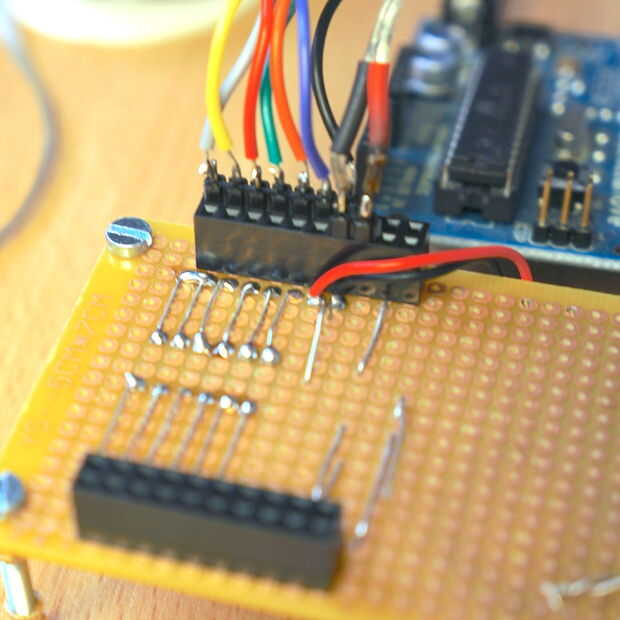

Los encabezados en los dígitos Irán directamente a la Arduino y se pondrá en pin 6:58 en el arduino. Pasará el hilo azul de los dígitos del pin 2 verde en 3 y el amarillo en 4, 5, 6 y 7.

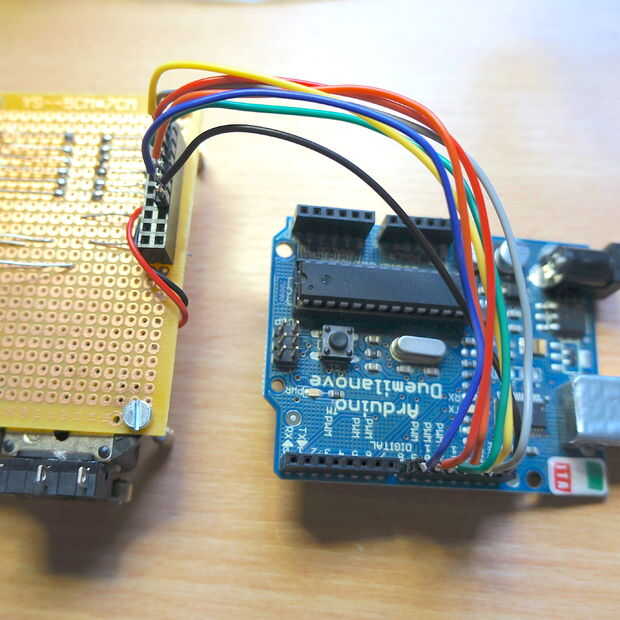

Hacer un cable con cabeceras en ambos lados para conectarse a la placa Arduino.
En el lado del PCB el cable está conectado en un orden diferente que en el lado de Arduino (lo siento).
En el lado del PCB:
- Negro (GND)
- Púrpura (zumbador)
- Naranja (LED)
- Verde (LED)
- Rojo (LED)
- Amarillo (LED)
- Gris (LED)

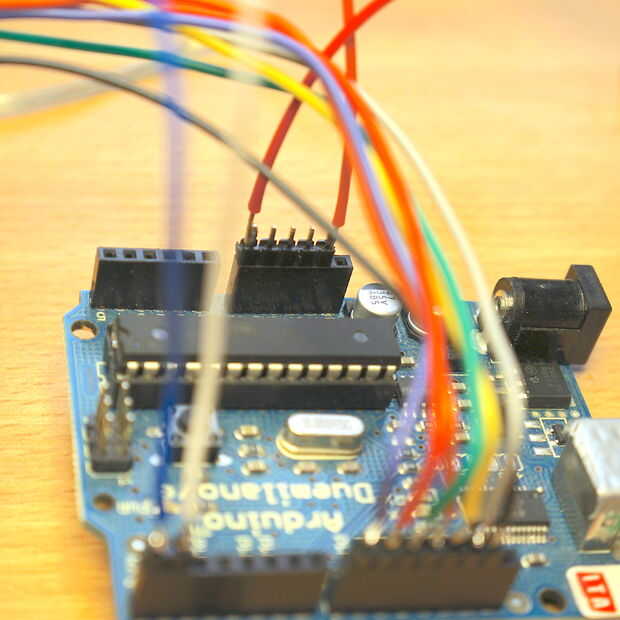

En el lado de Arduino
- Púrpura (pin 8)
- Rojo (Pin 9)
- Verde (Pin 10)
- Naranja (Pin 11)
- Amarillo (Pin 12)
- Gris (Pin 13)
- Negro (GND)
El módulo de bluetooth
El encabezado del módulo de bluetooth se puede poner en la cabecera del PCB.
Alimentación externa
Poner el cabezal de alimentación externa con el conector de tierra al lado del conector de tierra va a Arduino.
Poder y comunicación serial

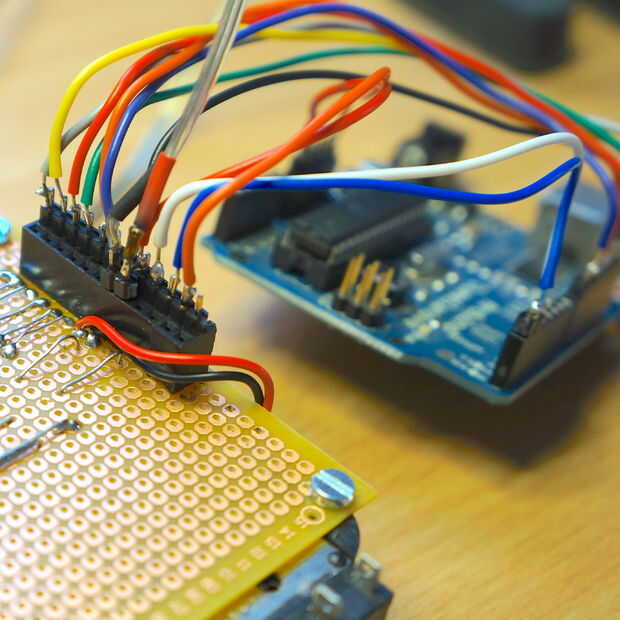

Para obtener el poder y el bluetooth la señal a la Arduino necesitamos un cable más. Este cable tendrá cuatro plomos en el PCB y se divide en dos cabeceras separadas en el lado de Arduino.
En el lado del PCB:
- Rojo (5V de Arduino)
- Blanco (RX de bluetooth)
- Azul (TX de bluetooth)
- Naranja (3, 3V de Arduino)
Arduino parte 1:
- Azul (pin 0 RX)
- Blanco (pin 1 TX)
Lado 2 de Arduino:
- Rojo (Vin)
- Naranja (3.3v)
