Paso 7: Los registros de desplazamiento

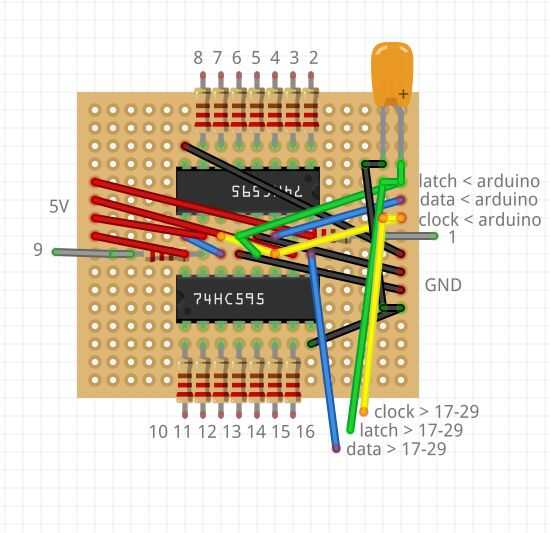

El diseño de la PCB está hecho en software libre de Fritzing. (el software circuito 123D parece prometedora pero es a partir de ahora (4-2014) no muy útil para mí todavía. De can sola caras juntas y aún echo de menos muchas partes)
Registros de desplazamiento
Estoy utilizando registros de desplazamiento (74HC595) a dirección del LED a la 116 con un Arduino con solamente 14 salidas digitales. El registro de desplazamiento tomará un pin de datos sobre una entrada serial y ponerlo hacia fuera como una salida en paralelo de 8 bits. Así que con un cambio de registro puede Dirección 8 LED. La otra parte cool acerca de registros de cambio es que puede encadenarlos. Así que con solo datos de arduino (y un cierre y un reloj) podía conducir todos los LED! Para facilitar un poco el lado de la programación, no hacerlo. Di cada dígito su propia cadena de resistencias de cuatro turnos.
La Junta Directiva de embarque
Ahora es el momento para poner en la electrónica.

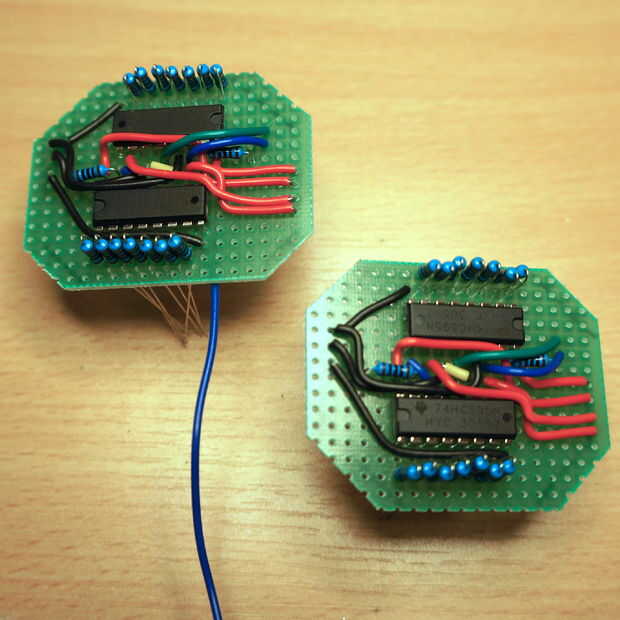

Por favor mirar las fotos que acompañan este paso.

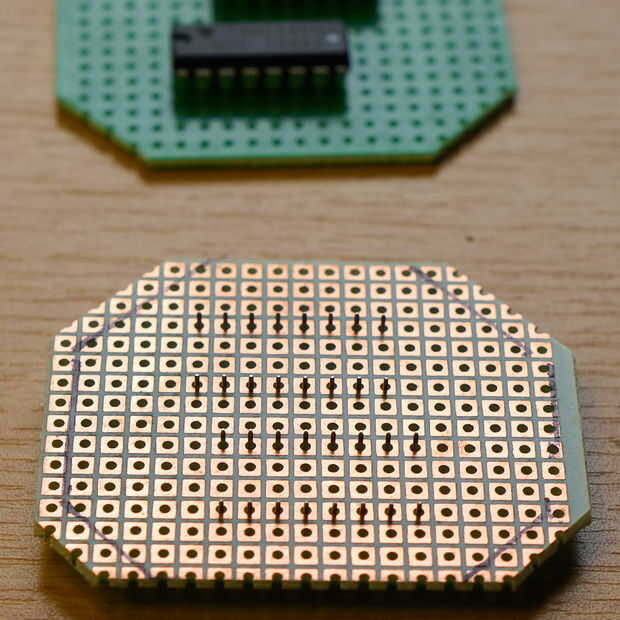

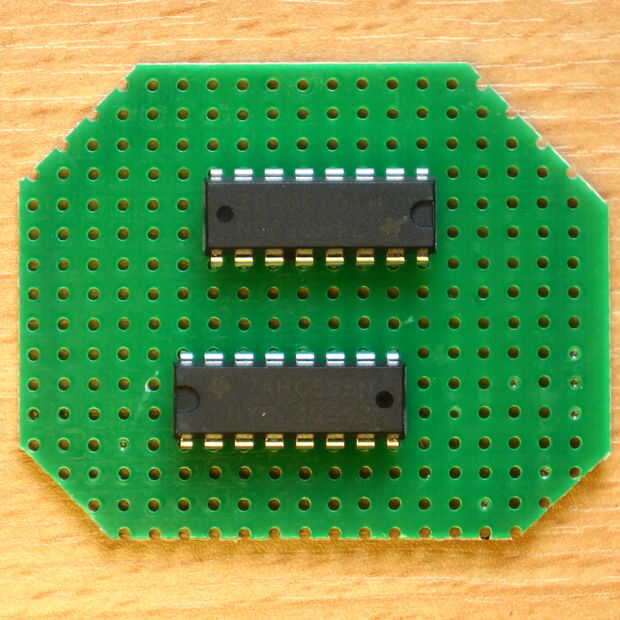

- Poner un cambio de registro en el perfboard (utilicé 74HC595) mantener 2 o 3 orificios en la parte inferior y 4 o 5 a la izquierda
- Poner el otro registro de desplazamiento lateral por encima de otro. Mantener 2 agujeros entre los dos y poner 1 orificio a la derecha de la otra (esto es una pequeña desviación de mi diseño)

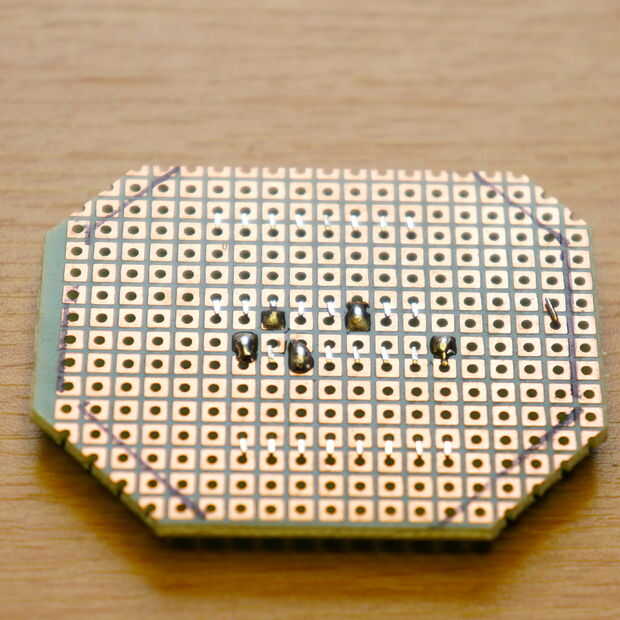

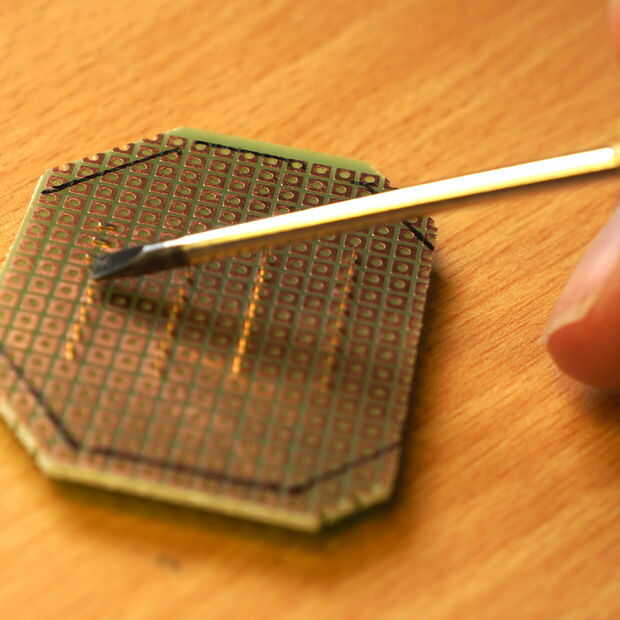

- Vuelta la Junta

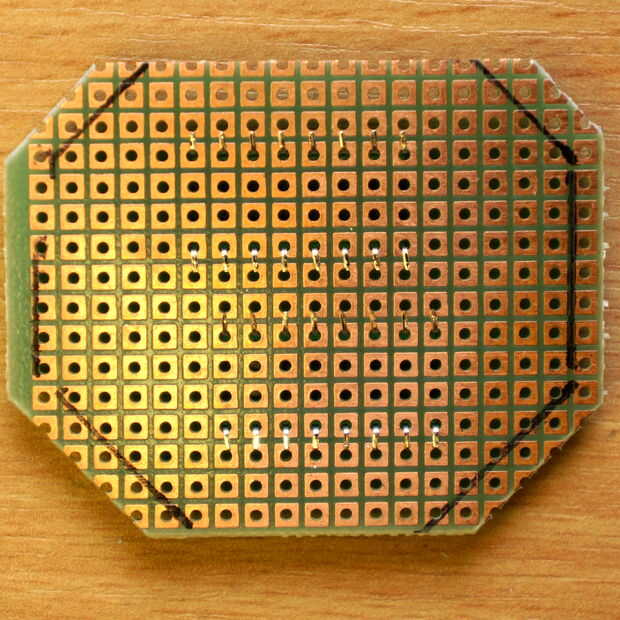

- Doblar las piernas desde la IC

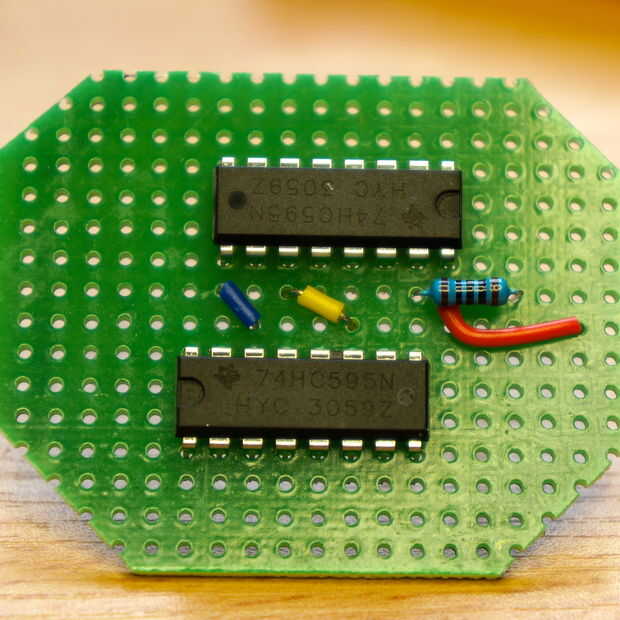

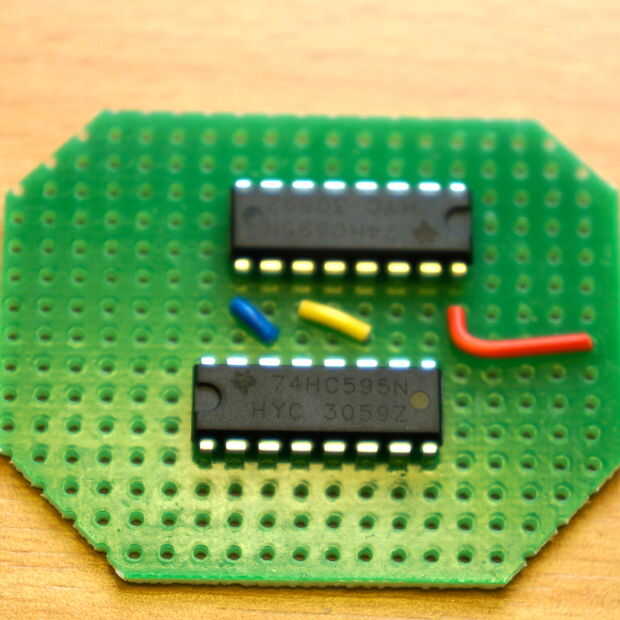

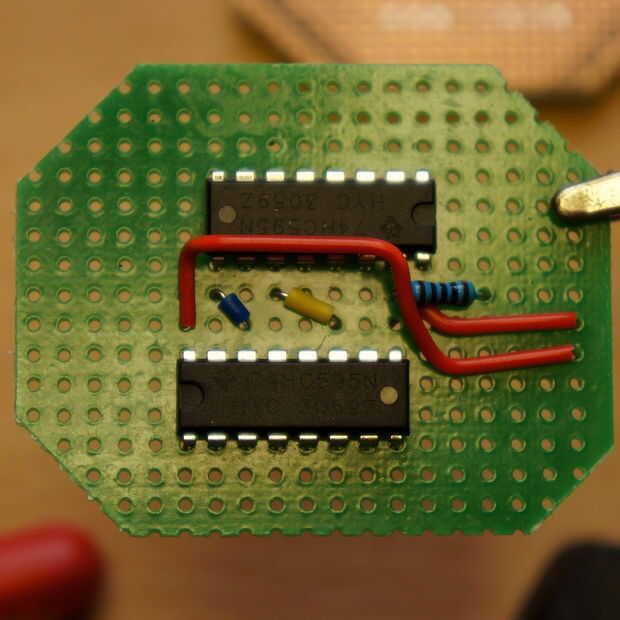

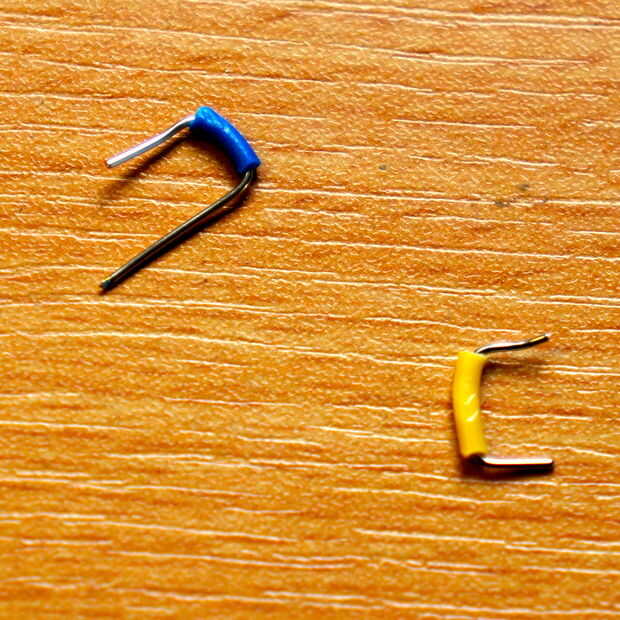

- Poner en el pequeño azul, pequeño amarillo y roja derecha mayoría de los cables

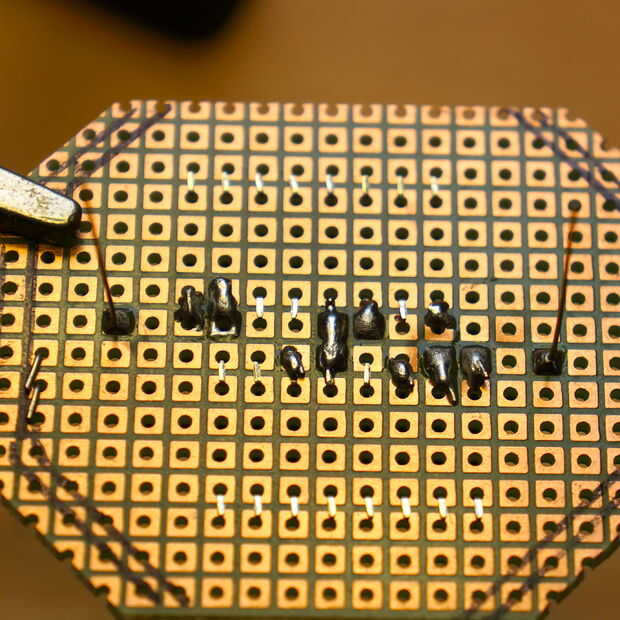

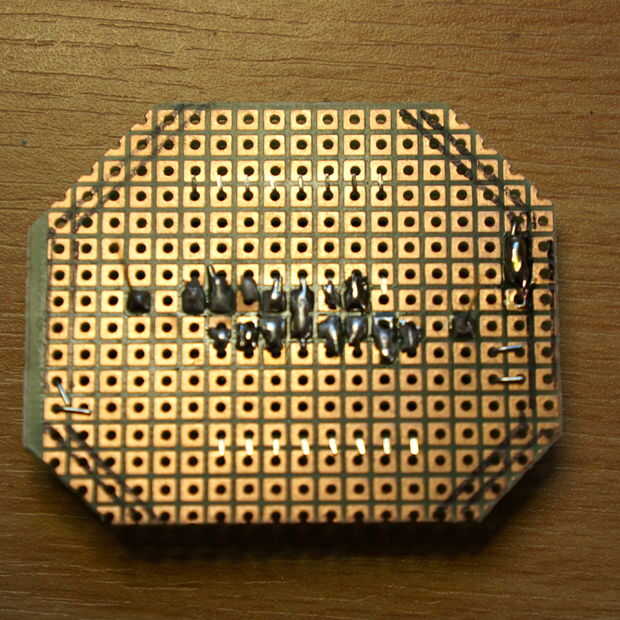

- Les de la soldadura a las patas del IC que está justo al lado de ellos

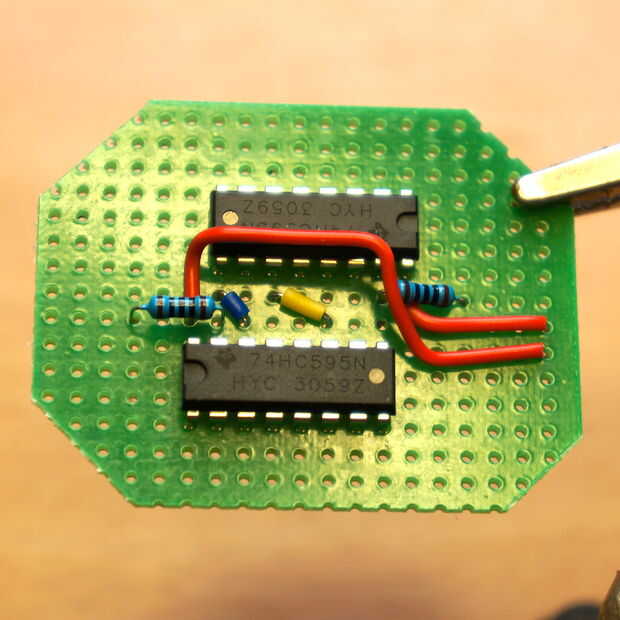

- Coloque el resistor sobre el cable rojo
- Añadir el cable rojo que va al camino a la izquierda
- Añadir la resistencia que va en este hilo rojo
- Esto las piezas en el lugar de la soldadura (Asegúrese de no hacer un corto entre las resistencias y los cables)

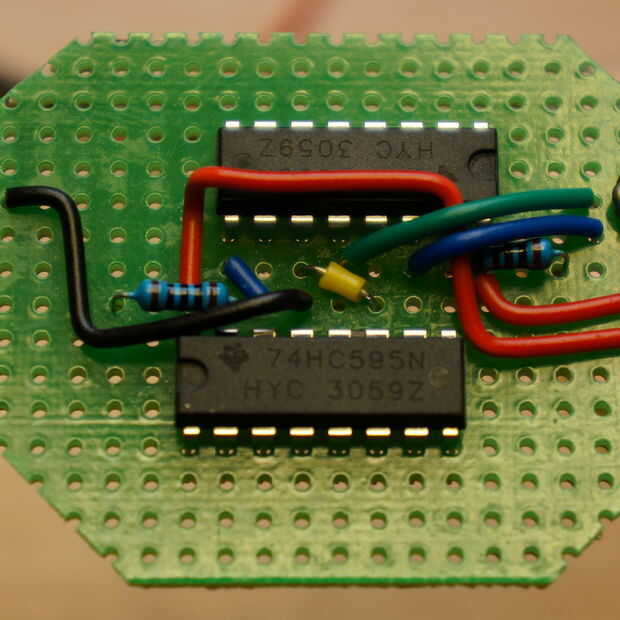

- Poner en el verde y el cable largo bleu
- puente del cable verde en la parte posterior a los pins de IC de ambos IC

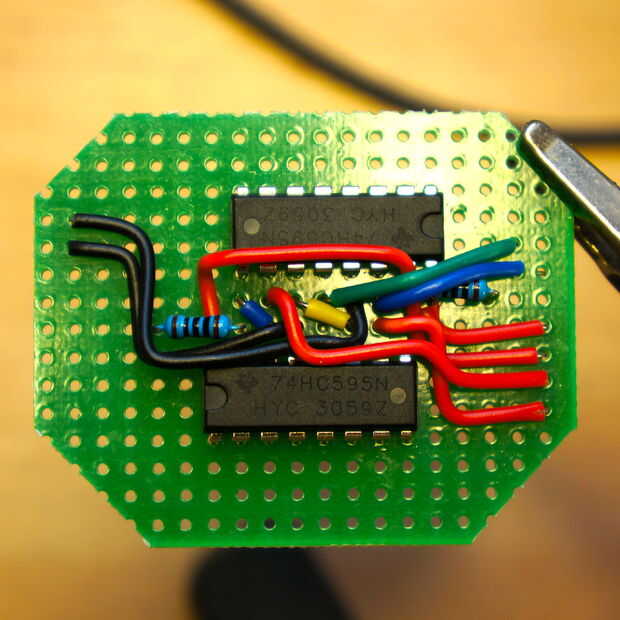

- Añadir dos cables de tierra (negro)
- Poner en los otros dos cables 5V rojo

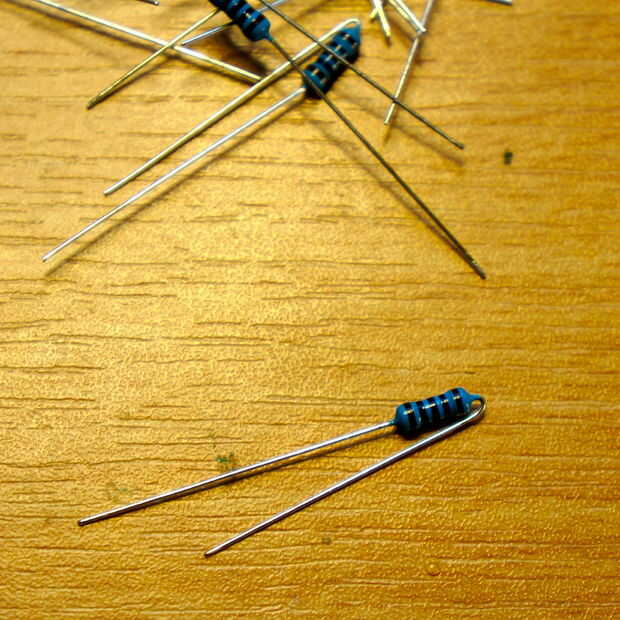

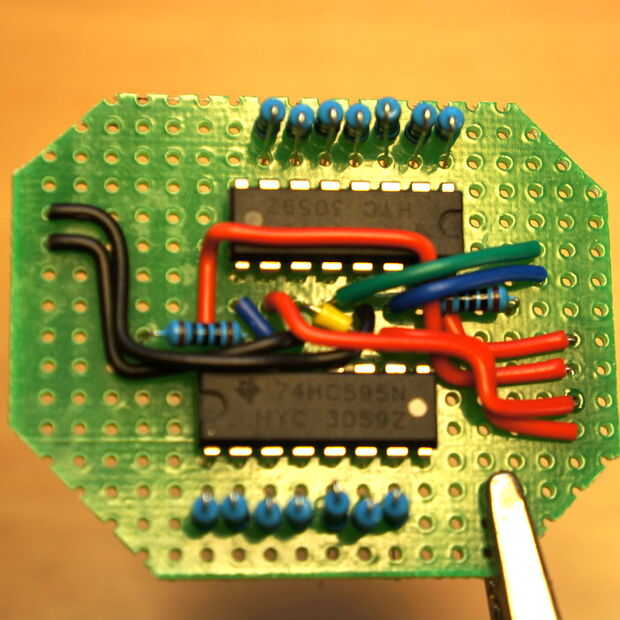

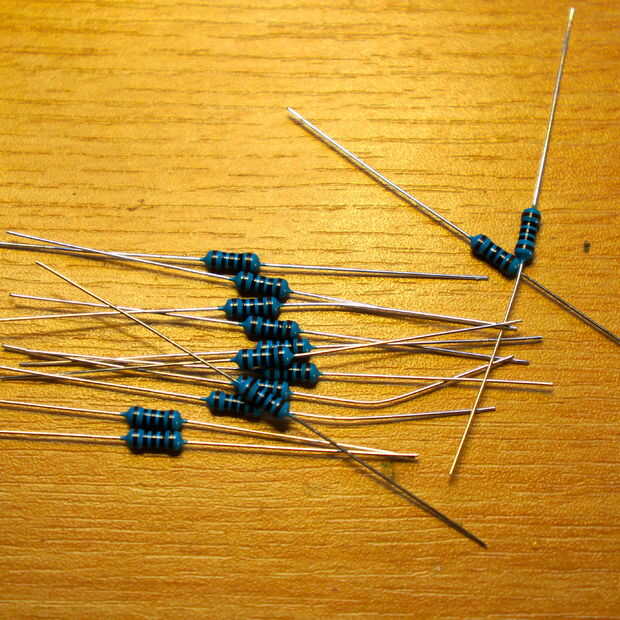

- Doblar un alambre de 14 resistencias toda hasta el fondo

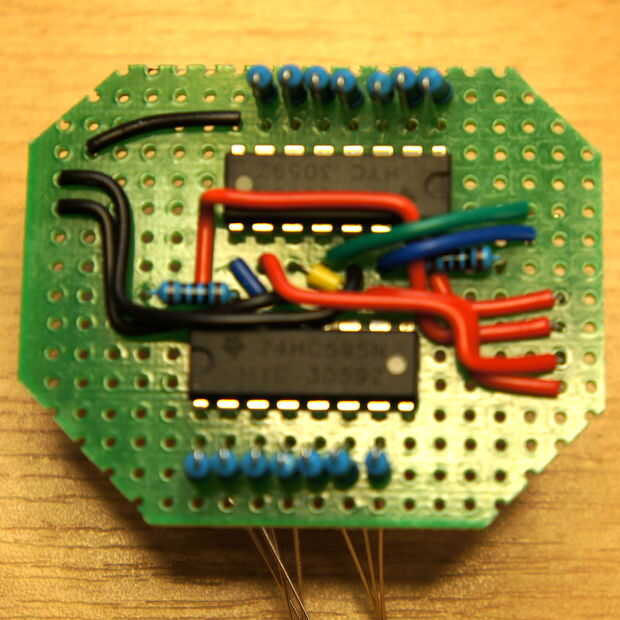

- Poner las resistencias de pie con el cable corto al lado de la IC

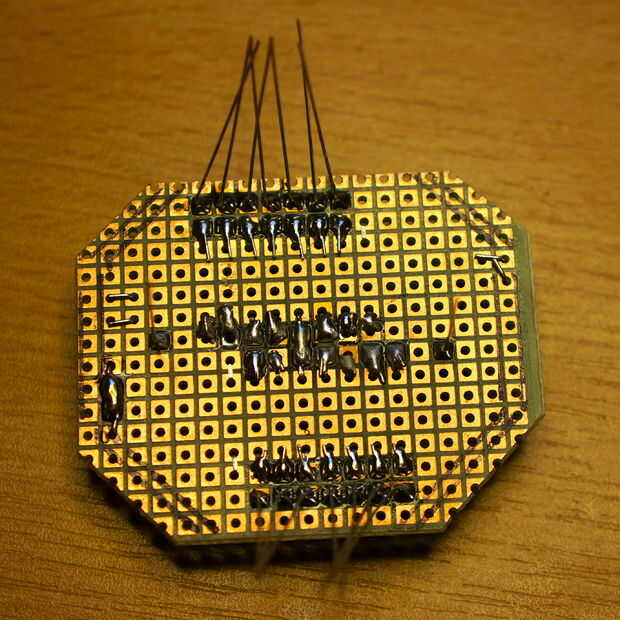

- Los cables de la soldadura
- Corte el alambre corto corto y doble a las patas del IC
- Observe que usted suelde 7 resistencias por IC (una pierna permanece claro)

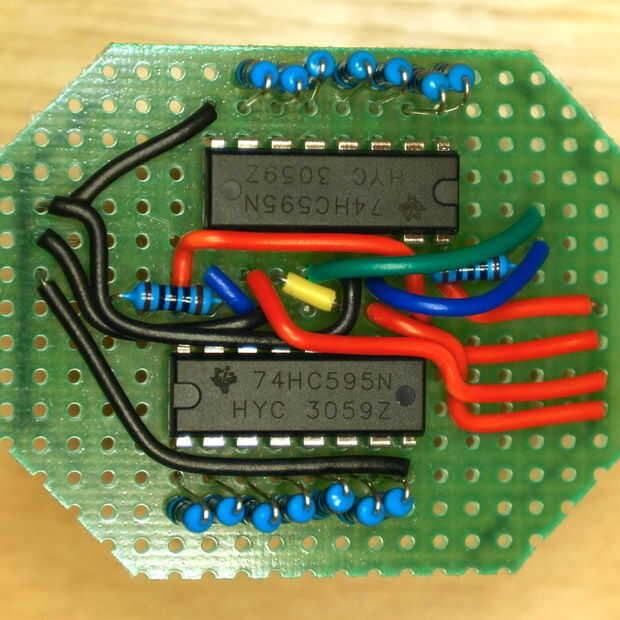

- Puesto en los últimos 2 cables negro tierra
