Paso 2: Desmontar la tira del LED

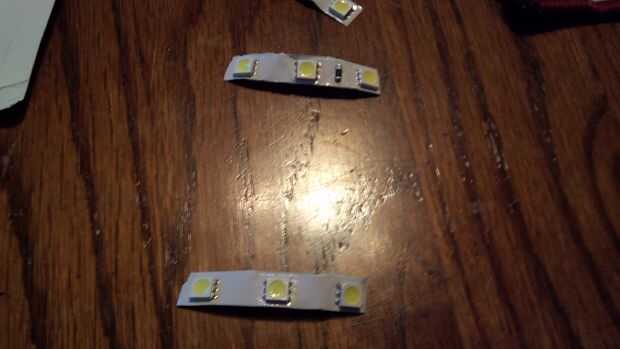

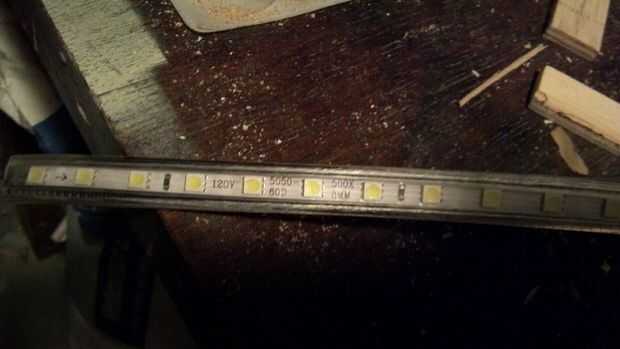

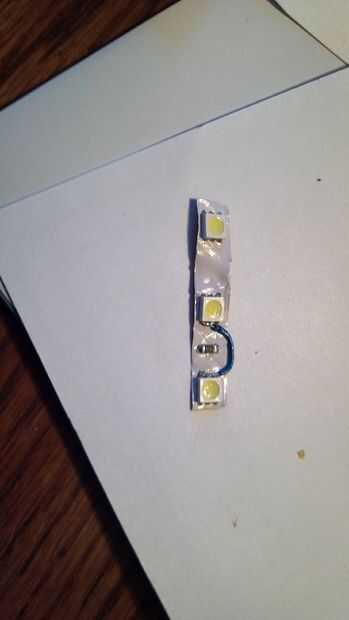

Yo acabé necesitando 30 LED SMD 5050 (diez tiras de tres) para esta versión. La franja que estaba usando tenía los LEDs enunciados serie. Si usted está queriendo hacer algo similar, asegúrese de que su tira es de la misma manera. También tenía lugares para cortar cada 2 pies o más sin arruinar el resto del rollo. Un trozo de pie dos era exactamente lo que necesitaba. Usando un cuchillo, separarla cuidadosamente el plástico externo sin ripeo la tira flexible en el interior. Después de esto, usted puede cortar en tiras individuales necesita (3 LEDs por tira para mí). Como se puede ver en las fotos, el fabricante ha colocado resistencias cada tan a menudo para limitar la corriente. Quería hacer el CI LM3914 hizo la limitación de la corriente y necesario al puente a las resistencias como se observa en la última foto. Si no hacía esto, los segmentos con la resistencia sería intensidad que el resto. Yo podría han eliminado la resistencia completamente y soldar un alambre en su lugar, pero no quería arriesgar calentando el circuito flexible más de lo que tenía que.
