Paso 2: Sketchup.
Segunda parte: Tienes que conseguir tu diseño en un formato que los cortadores (chorro de agua, CNC o láser) pueden hacer algo con. Generalmente es un archivo "DXF". Si no conoces Sketchup es el programa (gratis) más grande que usted podría desear para el diseño de piezas para ser laser y por chorro de agua CNC corte. Piezas en 2D son sorprendentemente fácil y divertido diseño. Si no sabes cómo utilizar it... entonces youtube .
En todas que hice sobre 8 versiones diferentes de mis anzuelos. Cada versión tenía cerca de 10 variaciones. Sí, eso es un montón! Después de un tiempo me ocurrió algo. Entonces decidí hacerlo simple, qué puedo hacer para hacerlo más fuerte y más fácil.

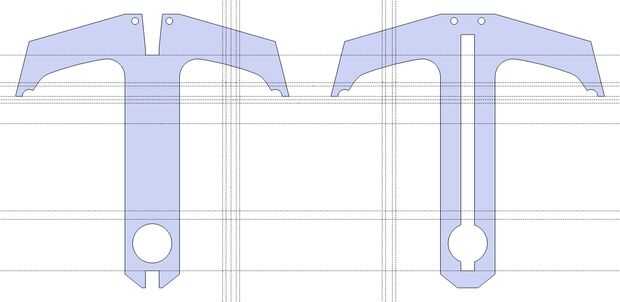

Try001 (Ver imagen) era una tentativa temprana... no es bueno

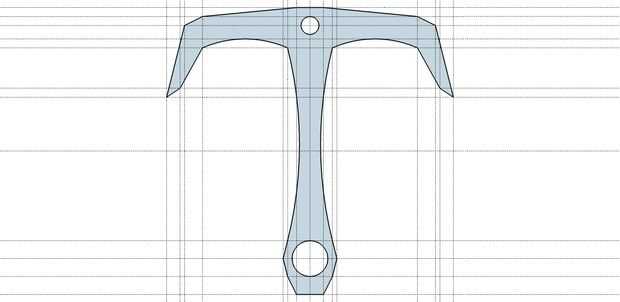

Try002 (Ver imagen) fue otra tentativa temprana... no es bueno

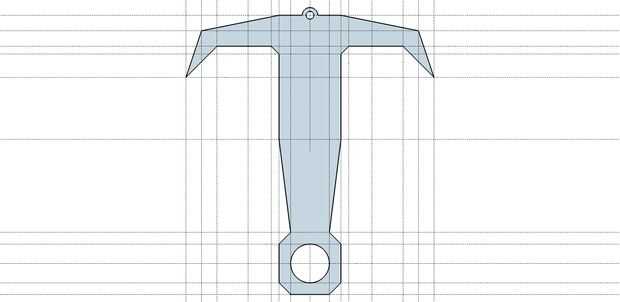

Try003 (Ver imagen) se dirigía en la dirección correcta * (los agujeros en la parte superior resultada para ser mala cuando corte por chorro de agua)
Mi Sketchup proceso de diseño es hacer uno... luego otro... y otro. No cambiar o modificar un diseño anterior, a menos que es realmente complicado, comenzar de nuevo. Esto le ayuda a obtener el derecho de dimensiones en tu cabeza y cómo se encajan las cosas. También ayuda a la progresión de las partes así que usted puede volver a una versión anterior. Trato de no borrar cosas.
Una vez consigues el que tienes preparar la salida a algo que puede utilizar un lugar de corte. Hay un plug-in. Google o Youtube. Usted necesita a la salida de tu archivo, generalmente algunos "DXF".
Tengo mi diseño lo quería y luego lo definido así que podría tener dos tamaños y envió fuera a cortar.
