Gray Hoverman TV antena de armazón de plástico (2 / 11 paso)

Paso 2: Cómo los trabajos de la plantilla de la Asamblea

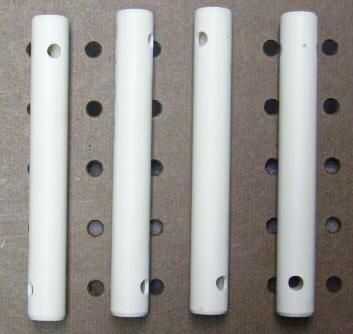

Base de la plantilla de montaje es dos longitudes de la madera quitase pegados en forma de L. Dos pequeños agujeros y marcado los bloques se unen, uno de 6 pulgadas y los otros 3 pulgadas de longitud y de dos por cuatro. Accesorios de PVC de la antena se utilizan para colocar los dos bloques en posición para colocar en la plantilla y marcar las líneas centrales de los tubos en la plantilla. Hice las clavijas del tubo CPVC de 1/2 pulgadas que puede ser empujado a través de agujeros en las piezas de plástico y dentro de los orificios de 0.626 pulgada de diámetro en la plantilla como el PVC piezas se ensamblan y pegan. La excepción es que un perno de 1/4 de pulgada asegura el PVC Cruz montados en la plantilla, ya que un tornillo pasará por ese agujero para unir la antena al mástil.

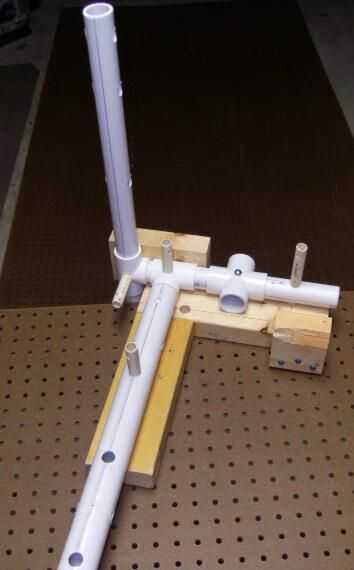

En la foto, la clavija vertical a la derecha llena el agujero que aceptará un reflector NAROD. El PVC Cruz montaje es sostenido por un perno de metal cayó en un agujero de 1/4 de pulgada en la plantilla. Junto a la Cruz es una t de PVC, T1, vinculado en un agujero es una mitad pulgada debajo de la línea central del tubo delantero-detrás de guarniciones de 1 pulgada, un agujero que aceptará la parte superior de las seis barras del reflector primario. El siguiente es otro t de PVC, T2, que llevará a cabo el NAROD tubos, vinculados a uno de los bloques de madera adjuntamos de apoyo. Las campanas frente a T1 y T2 cada han tenido ellos corte 3/8 de pulgada. El segundo bloque de madera atado se utiliza para colocar correctamente los tubos de soporte NAROD en T2 antes de T2 está conectada con el resto del marco.
