Paso 3: Conexión GSM, GPS módulo, sensor acelerómetro y la LCD al microcontrolador tablero
Conexión GSM, GPS módulo y el sensor del acelerómetro como se muestra en imágenes. Si está usando la placa Arduino conectarse como siguiente.

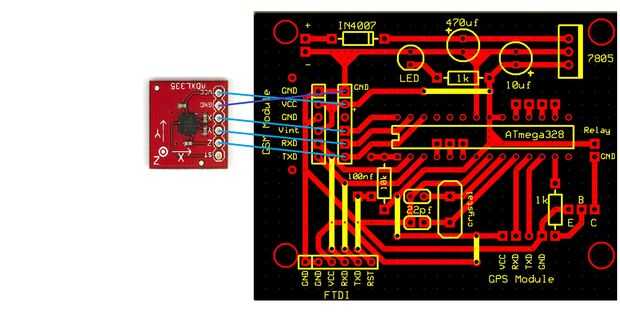

Sensor del acelerómetro:
- x-pin al A5
- y pines para A4
- z-pin a3
- VCC a + 5v/3v3
- GND a GND

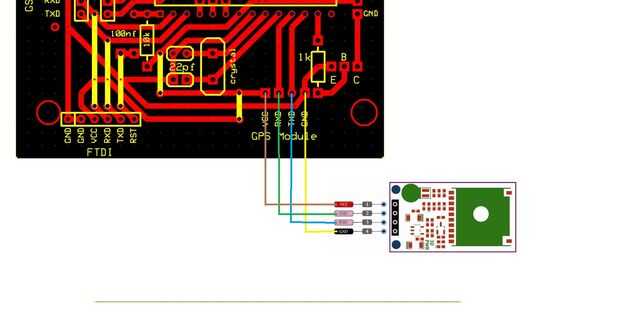

Módulo del GPS:
Conecté pines serial de módulo GPS (Tx y Rx) a los pines serial software de la placa del microcontrolador. Así que usted puede cambiar en el código según su necesidad.
- TX-pin 5
- RX-pin a 6
- VCC a + 5v/3v3
- GND a GND

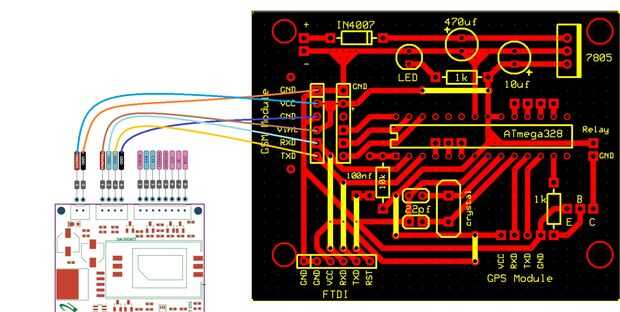

Módulo GSM:
- Perno de RX a Tx
- Pin de TX a Rx
- Vinterface-pin a + 5v
- Vin-pin a + 5v
- GND a GND
LCD:
LCD es sólo para nuestra comodidad, de lo contrario no es necesitado.
- RS-pin a 2
- RW-pin a 3
- activar pin a 4
- D4-pin 10
- D5-pin 11
- D6-pin 12
- D7-pin 13
