Paso 1: ImGcode

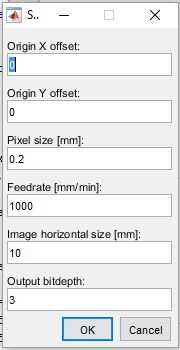

La aplicación es bastante sencilla. Lo pregunto para imagen (formatos de archivo más deberían funcionar, si algo falla convertirla con MS Paint en bmp). Imagen puede ser bw o rgb. Entonces pediré para el archivo de salida en formato .nc. después de ese cuadro de diálogo aparecerá. Tienen algunos ajustes básicos:
Desplazamiento de origen es punto donde esquina inferior izquierda de la imagen será de acuerdo al sistema de coordenadas de la máquina.

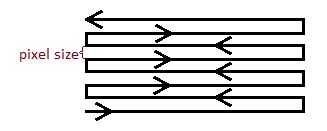

Pixelsize es tamaño de un píxel de imagen que se puede establecer como quieras, pero creo que el mejor valor es 0,1 o 0,2 mm.
Velocidad de avance es velocidad de la cabeza láser en mm/min.
Tamaño horizontal de la imagen es el tamaño de salida de la imagen grabada en mm.
Salida bitdepth es parámetro para el cálculo de medidas de PWM. 3 dará como resultado 8 colores, 2 -> 4 colores, 1 > 2 colores sólo blanco y negro que significa. No debe exceder 8 bits, pero sugiero para usar máximo 4 bits.
La aplicación le mostrará la imagen blanco y negro con bitdepth reducida y después de cuadro de diálogo de cálculo, que la operación fue exitosa.
Para mejores resultados usar algún programa gráfico que le permitirá cambiar la imagen a blanco y negro, hacer mayor contraste y conjunto aclara a nivel apropiado.
