Paso 2: Esquemas
Aquí están los diagramas de circuito para circuito sensor y amo IR. También he incluido archivos esquemáticos de águila. Hacer tanto los circuitos de diferentes PCBs.

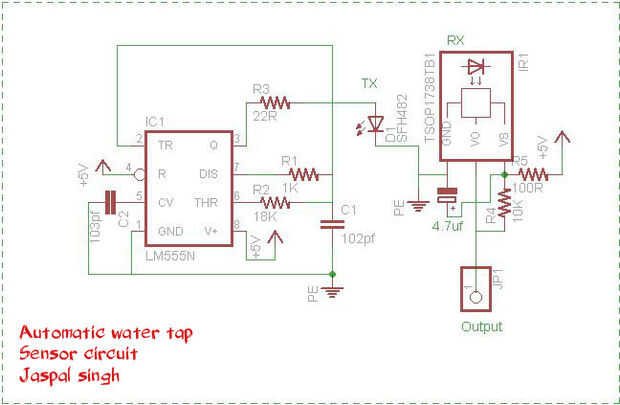

El circuito del Sensor
El circuito del sensor está basado en el 555 temporizador ic en modo astable. Temporizador 555 ic vibra a 38KHz y las ondas se transmiten usando IR llevado y si cualquier obstáculo frente a IR llevado refleja los rayos y el infrarrojos TSOP1738 receptor módulos recibe y envía la señal.

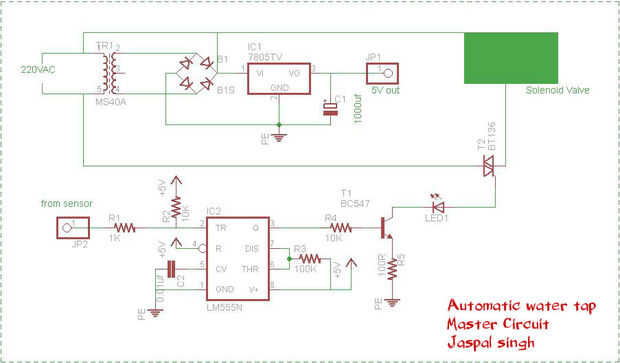

El circuito principal
Temporizador 555 circuito principal ic se utiliza en modo monoestable por lo tanto cuando recibe cualquier señal de sensor de infrarrojos y permite automáticamente la válvula solenoide durante algún tiempo y luego se apague automáticamente la salida de corriente en el Triac BT136.
