Paso 6: Cableado del circuito
Cableado del circuito no requiere un tablero del PWB, aunque supongo que usted podría conseguir un pequeño en esta luz del grifo si quería. En las siguientes imágenes, que he esbozado el proceso paso a paso y fácil es con muerte cerebral.
Hoja de datos para mi mosfet 2N7000. Verificar con ficha técnica de su parte.

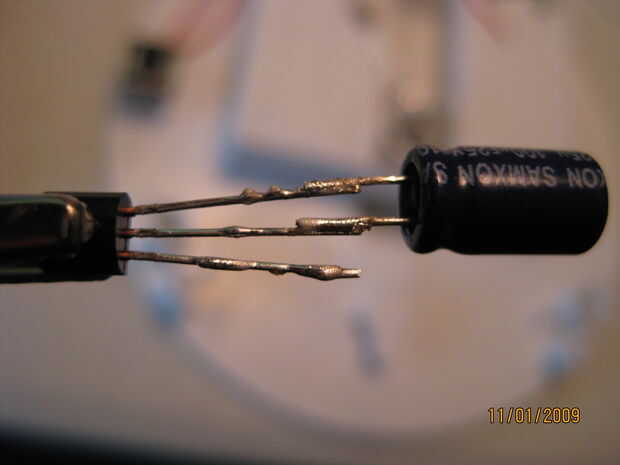

1. Conecte el mosfet a y condensador juntos. He recortado un poco la longitud de las piernas en el condensador y estañado previamente las patas de todas las partes. Asegúrese de que la pata negativa del capacitor está conectada a la pata de la fuente de lo mosfet y la pata positiva del capacitor a la puerta de lo mosfet. (imagen 1)

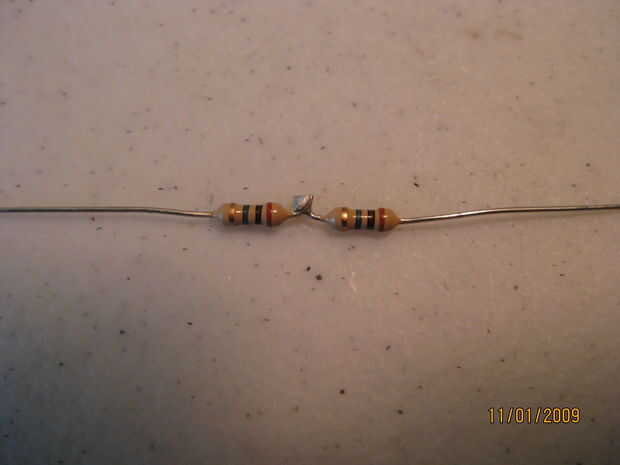

2. sólo tenía 1M resistencias de ohm poner alrededor así que había soldado a dos de ellos en serie y había recortado las piernas. (imagen 2)

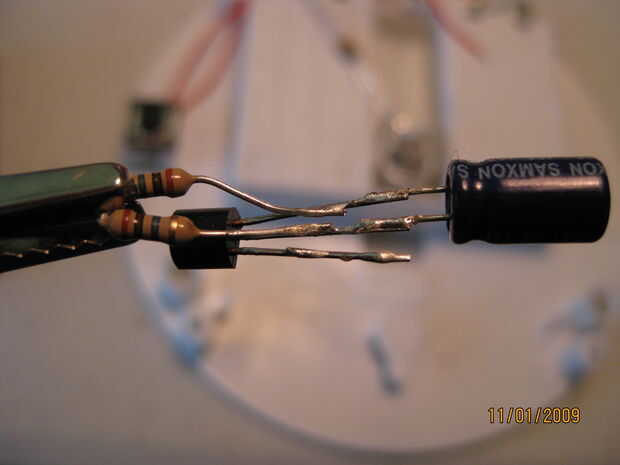

3. Conecte las resistencias a la fuente y la compuerta de lo mosfet al igual que con el condensador. No debe preocuparse con la polaridad con la resistencia. (imagen 3)

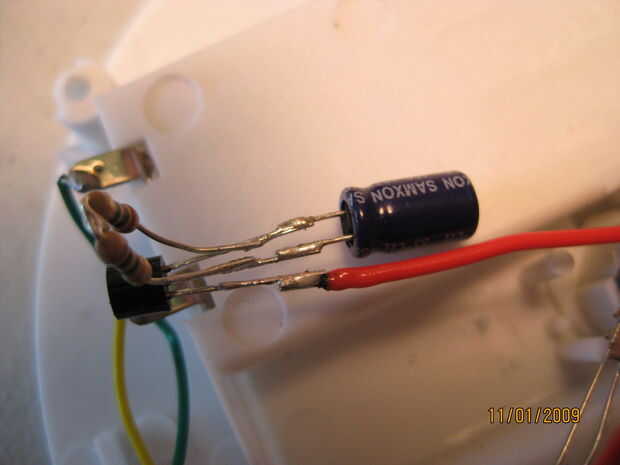

4. Suelde el alambre que previamente soldadas a los cátodos de los LEDs en el desagüe de lo mosfet. (imagen 4)

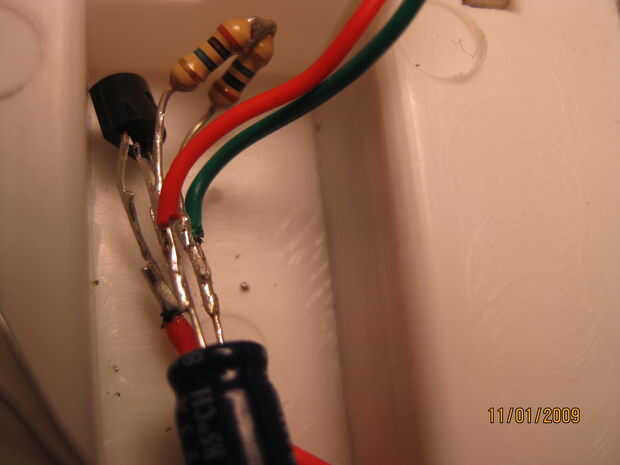

5. soldar el cable positivo del interruptor de la pata gate de lo mosfet. (imagen 5)
6. soldar el cable negativo de la batería a la pierna de la fuente de lo mosfet. (imagen 5)
Ahora, verificar cada conexión y asegurarse de que no tiene cortos, puentes, etc.! Una vez has hecho, hazlo otra vez!
