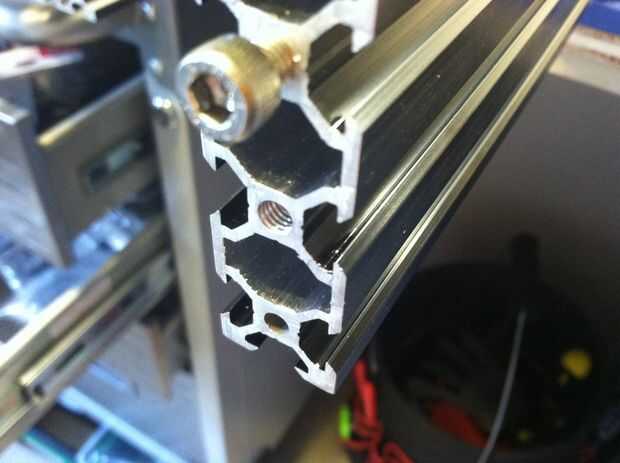

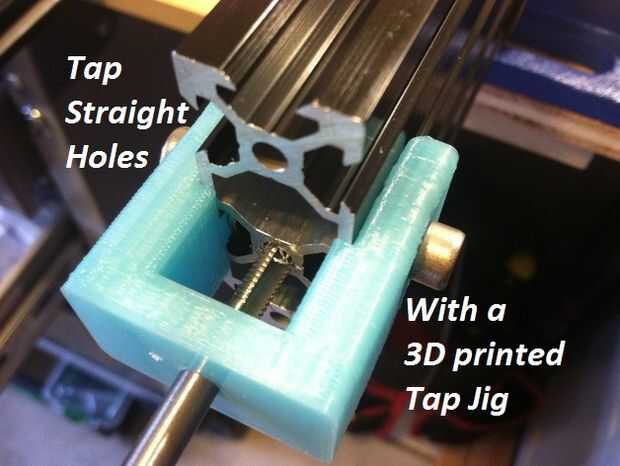

Si vas a compilar un proyecto que utiliza aluminio de extrusión o impresora 3D, lo más probable es que será necesario aprovechar agujeros en los extremos. Las herramientas adecuadas y confianza constante pueden hacer la diferencia entre un hilo seguro o un agujero de ruina. Este Instructable muestra cómo este fácilmente con algunos compartieron experiencia y un que 3D plantilla impresa pulse se puede descargar aquí.

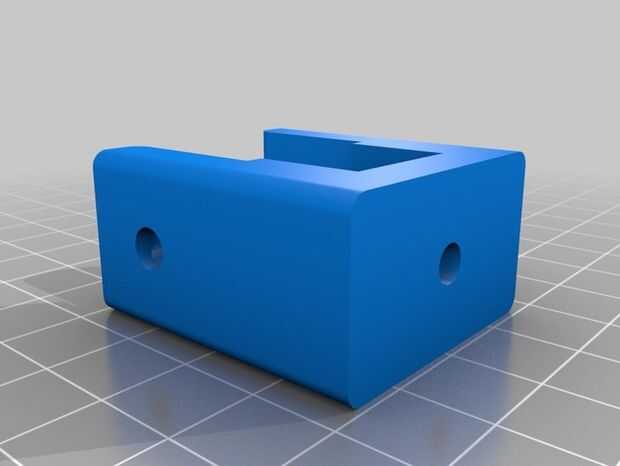

He diseñado esto para adaptarse a varios tipos de 20mm aluminio extrusión incluyendo: ranura en V Openbuilds, Makerslide y Misumi 20 x 20. Otros 3D plantillas impresas en el momento no eran universales o incluye garantizar montajes. Después de usarlo para un proyecto, me pareció ser un fácil y confiable para el enhebrado.
Hay 2 versiones de la plantilla para (2) o (4) tornillos y tuercas en t para un montaje seguro.
Además, que se necesita:
- Acceso a una impresora 3D (si no, visita su local hackerspace, o tratar de 3Dhubs.com para proveedores locales)
- (2) o (4) tornillos de 7mm M5 y las tuercas en t
- Un toque de M5 para puntear y pisando los agujeros
- Una manija de grifo

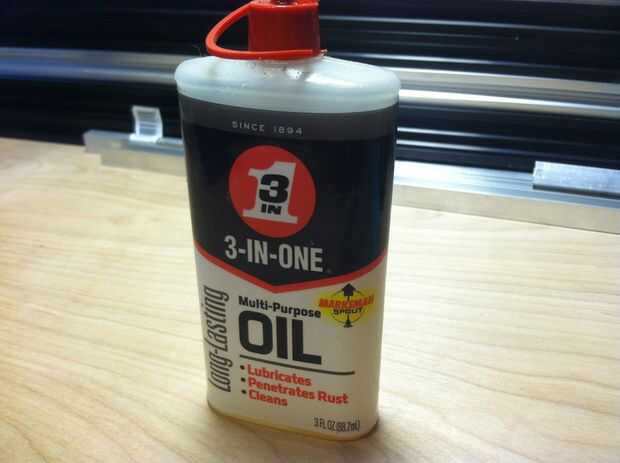

- Máquina de aceite 3-en-uno, WD40 o lubricante de casi cualquier tipo (agua o aceite base son finos para el aluminio). Aprovechando los agujeros sin aceite puede llevar a atar y remover.
Procedimiento de tapping

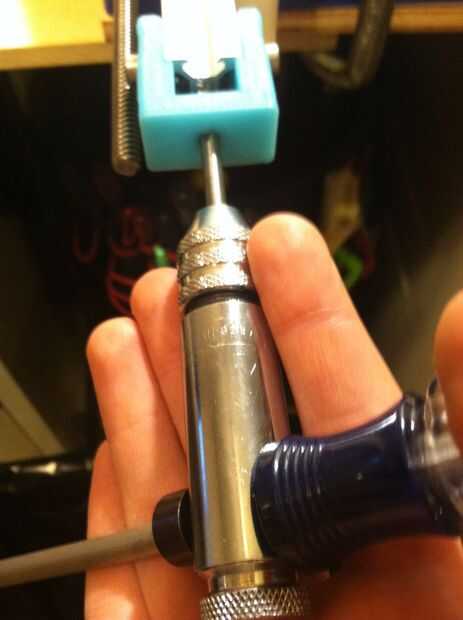

Si usted tiene una manija de grifo estándar, necesita ser muy cuidadoso. Mi favorita es una llave de trinquete. De cualquier manera, el método es el mismo.
Programa de instalación
1) Sujete la pieza de extrusión a un vicio o una mesa resistente. Se necesitará mucha fuerza para iniciar el agujero, así que asegúrese de que cualquier golpes repentinos no son probables ocurrir.

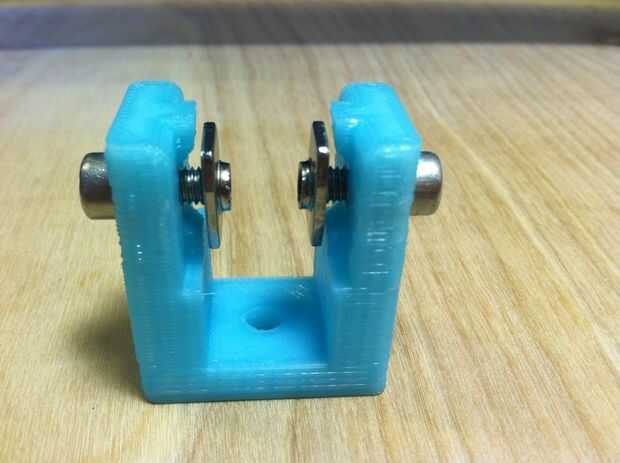

2) Sujete el tornillo y la tuerca de hardware a la parte impresa. El modelo debe ser impreso con al menos 80% llena.
3) montar el grifo y sostenerlo firmemente y se alinean a través de la guía. El grifo debe ser capaz de permanecer de pié.
Aplique 1-2 gotas de lubricante al extremo del grifo.
Golpear ligeramente

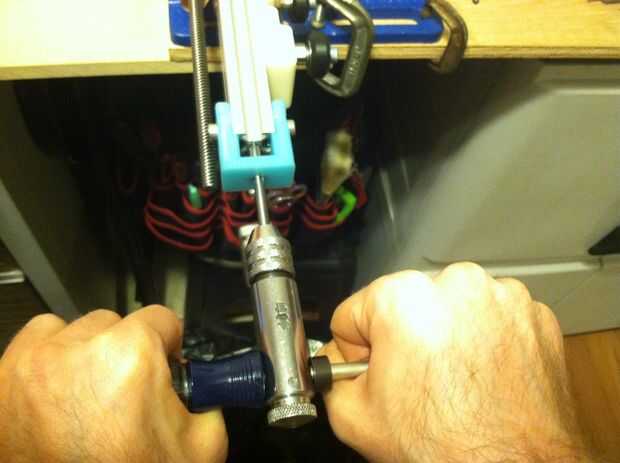

1) línea de grifo extremo en el agujero y varias libras de fuerza se aplica uniformemente mientras gira 1/2 vuelta a la vez. Liberar, volver a la posición y repita hasta que el extremo del grifo ha comenzado a it'self. El grifo debe empezar a hilo de rosca después de 3-4 vueltas. Como su grifo está alineada en recto, el orificio inicial desde 2-3mm de profundidad debe ser una propuesta bastante libre de riesgo.
2) gire el grifo poco a poco, 1 completo, gire a la vez. Continúe hasta que sólo la forma cónica del grifo es completamente hundida en el hoyo o hasta que el grifo es demasiado difícil para o caso de atascamiento y popping. Si se produce el obligatoria, revertir y reiniciar.
3) revertir el grifo y quitar para limpiar las virutas. Inversión puede requerir gentil adelante y marcha atrás para pasar por encima de las virutas. Algunos vinculan a estas fichas normales.
4) con menos presión, tornillo de la llave en el agujero a y compruebe que la banda de rodamiento corte celebrará el grifo en su propia.
5) siguen a otro de 1 cm de profundidad de la pisada entonces invertir y repetir. Consulte el paso 2 para las notas.
* Tapping requiere un poco de fuerza. He encontrado que errar en el lado más fuerza hacia adentro es menos probable que resulte en threads.* pelados
Espero que encontraron esto útil. Comentarios y sugerencias siempre son apreciadas.
Gracias,
Marshall P.
protobuilds.com
