Paso 1: Mapa de las tuberías existentes
El concepto fue desviar aguas del drenaje de la bañera, antes de que se mezcló con agua detergente como residuos de lavadero, o efluente inodoro. Así que tuve que identificar los tubos correctos. En mi casa, la plomería está todo oculto (normal en Canadá). Había identificado una escotilla de inspección que pensé que era una combinación de bañera y lavabo de residuos, pero en la investigación (sensación de la tubería al agua caliente) demostró para ser solamente residuos de lavabo - no hay suficiente volumen para justificar el esfuerzo. Mapeo con una cámara térmica había situado una bajante de pluviales dentro de una pared interior que transportaba desechos de la bañera, pero por suerte la geometría era desfavorable cortar y continuó investigando. Más mediciones sugirieron que la tubería fue probablemente ocultos en un techo bajado por encima de un armario, y un orificio cortado en esta demostrado esto correcto. La bajante de pluviales en la pared incluye residuos del aseo, que no quiero.

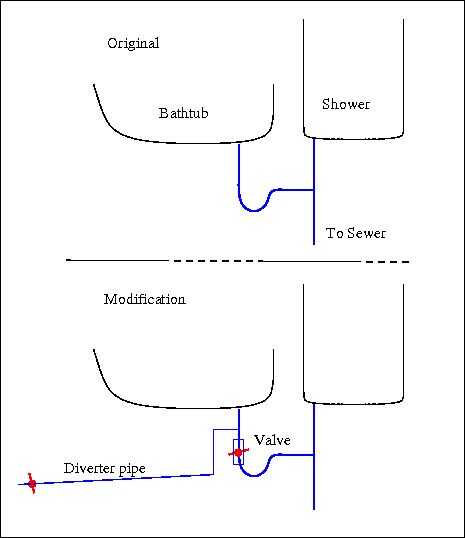

La investigación reveló los siguientes: una tubería vertical de la bañera desagüe hacia una doblez en U, que se introduce en un tubo de diámetro más grande junto con residuos de una ducha y WC residuos. La sección de la tubería por encima del codo era accesible y el tiempo suficiente para montar una válvula de bola en línea. La geometría de las paredes hace posible ejecutar un tubo del desviador en el espacio del techo, a través de una pared en el garaje, entonces a través de una pared exterior, sin perturbar el interior acabado paredes.
